На рис.12 приведена структурная схема устройства формирования сигналов для управления частотой смещения. Формирование этих сигналов осуществляется путем двойного преобразования: сначала аналоговый уровень UF преобразуется с помощью интегратора DA1 в пилообразное напряжение, которое служит тактовой частотой для счетчика, а затем с помощью ПЗУ и ЦАП формируют функции косинуса и синуса сигналов см

ещения. Уровень UF поставляется блоком программатора уровней, где он, в свою очередь, формируется с помощью ЦАП на основе цифровых данных, поступающих из ЭВМ.

Для запуска интегратора по специальной команде размыкается ключ S1 и начинается заряд конденсатора С1. При положительном UF на выходе DA1 будет отрицательное линейно-изменяющееся напряжение (ЛИН), а при отрицательном UF – положительное ЛИН. Сброс интегратора производится с помощью компараторов К1, К2 и одновибраторов ОВ1, ОВ2. При этом замыкается ключ S2 ( S3), и конденсатор С2 (С3), предварительно заряженный от источника +Uоп1 (-Uоп1) разряжает конденсатор С1. Таким образом, формируется пилообразное напряжение. Его частота определяется формулой

, = R1C1.

Импульсы одновибраторов тактируют реверсивный счетчик, причем при отрицательном UF, работает ОВ1, и счетчик считает в прямом направлении, а при положительном – ОВ2, и счетчик считает в обратном направлении. Его цифровые данные служат младшими адресами для ПЗУ, в которых хранятся функции синуса и косинуса. Эти функции могут иметь группы с различными фазами. Для выбора группы с требуемой фазой служат дополнительные старшие разряды адреса, задаваемые извне. На схеме показано два таких разряда, т.е. предполагается, что в ПЗУ имеется 4 группы функций с разными фазами. Таким образом, каждая группа состоит из 256 отсчетов. Это означает, что при максимальной частоте смещения 8 кГц частота тактовых импульсов, т.е. частота пилообразного напряжения, будет равна 8×256 = 2048 кГц. Изменение знака UF и реверс счетчика приводят к изменению и знака частоты смешения.

Чтобы лучше понять, как формируются квадратурные функции с частотой смещения, кратко рассмотрим устройство и принцип действия так называемого перемножающего ЦАП К572ПА1, который здесь используется (читатели, знакомые с этой микросхемой могут пропустить это описание). Основу микросхемы К572ПА1 составляют резистивная матрица R-2R и коммутирующие ключи (рис.13). Благодаря выбору соотношения резисторов матрицы R-2R ток источника опорного напряжения убывает в 2 раза в резисторах 2R по мере приближения к операционному усилителю.

Рисунок 13. Перемножающий ЦАП типа К572ПА1.

Эти токи суммируются в резисторе обратной связи R0. В зависимости от положения ключей S9…S0 ячейки матрицы вносят или не вносят свой вклад в общий выходной сигнал, который определяется выражением

, (2)

где n – разрядность ЦАП, Qi – бит (0 или 1 в зависимости от положения ключа). Величина R0 обычно равна R.

Так как ключи, управляющие резистивной матрицей – транзисторы типа КМОП, то полярность опорного напряжения Uоп может быть любой. Более того, это напряжение может изменяться одновременно с цифровым кодом. Тогда, как видно из формулы (2), выходное напряжение будет пропорционально произведению числа, эквивалентного цифровому коду, и опорного напряжения. Поэтому ЦАП такого типа называют перемножающим (или умножающим). На его основе можно строить функциональные преобразователи, например, амплитудные модуляторы и др.

Так как этот ЦАП (как, впрочем, и другие) «не понимает» знака цифрового кода, то величины синусов и косинусов в ПЗУ приходится хранить смещенными на 1, т.е. в виде cosx +1 и sinx +1. В действительности единица означает просто половину максимального числа, хранимого в ПЗУ. Если, например, числа – восьмиразрядные слова, то максимальное число равно 255, а половина его –128 (или 10000000 в двоичном коде). В связи с таким представлением функций косинуса и синуса при выводе их в виде напряжений приходится смещать постоянную составляющую. Это делается с помощью сумматоров на операционных усилителях. Таких сумматоров два. Оба они объединяют сигналы и косинуса и синуса. В результате получаются квазигармонические квадратурные функции cos(wсмt+j) и sin(wсмt+j). Смещение постоянной составляющей осуществляется двумя способами: у ЦАП2 и ЦАП3 - с помощью постоянного напряжения Uоп3, которое их же и питает, а у ЦАП1 и ЦАП4 - импульсным способом. Он заключается в том, что на вход опорного напряжения (Ref) и на вход соответствующего сумматора подается одно и то же пилообразное напряжение. В ЦАП1 и ЦАП4 пилообразный сигнал перемножается с функцией синуса или косинуса и таким образом получается пилообразное напряжение, модулированное по закону синуса или косинуса. Операционный усилитель ЦАП инвертирует полярность произведения этих двух функций.

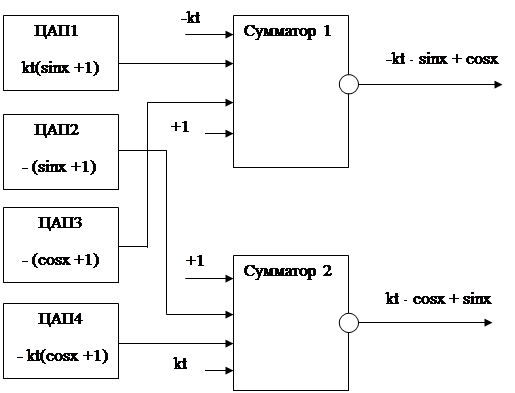

Преобразования, выполняемые над функциями цифро-аналоговыми преобразо-вателями и сумматорами, удобно представить в виде условной стуктурно-алгоритмической схемы, приведенной на рис.14. В ней учитывается инверсия функций операционными усилителями ЦАП и сумматорами. Опорное напряжение Uоп3, подаваемое на сумматоры для компенсации постоянных составляющих, условно обозначены как «+1». Пилообразному напряжению соответствует функция kt.

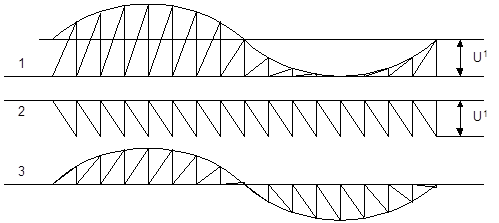

На рис 15 показано, как происходит компенсация постоянной составляющей на выходе ЦАП1, обусловленная смещением функции синуса. Эпюры 1, 2, 3 соответствуют напряжению на выходе ЦАП1, пилообразному напряжению на его входе Ref и синусной составляющей на выходе сумматора. Так как среднее за период значение пилообразной функции равно половине ее амплитуды, то после НЧ фильтрации, которая может быть выполнена в самом сумматоре, амплитуда синусоиды на его выходе будет в 2 раза меньше амплитуды функции, хранящейся в ПЗУ. Аналогично обстоит дело и с косинусоидой на выходе второго сумматора.

Таким образом, сигналы на выходах сумматоров условно можно представить в где

u1 =
