Система электронного управления магнитно-резонансного томографа

Для повышения стабильности усиления каждый канал охвачен параллельной отрицательной ОС через емкости С1, С2, С3, а дроссель для повышения устойчивости схемы зашунтирован высокоомным сопротивлением.

Так как сигналы каналов ВК и ГК находятся в квадратуре, то при их простом объединении на входе суммирующего усилителя амплитуда результирующего сигнала была бы только в c="images/referats/6880/image005.png">раз больше амплитуды одного из них. Во избежание потери усиления их фазы сдвигаются соответственно на -45о и +45о с помощью фазосдвигающей цепочки R1, R2, C4, поскольку, как это видно из рис.4, напряжение в канале ГК отстает от напряжения в канале ВК. Таким образом, на входе усилителя они оказываются в одной фазе. Как правило, общее усиление предварительного усилителя составляет около 2000. При этом его выходное напряжение получается равным примерно 40 мВ, что косвенным образом свидетельствует об очень малой величине МРС (»20 мкВ).

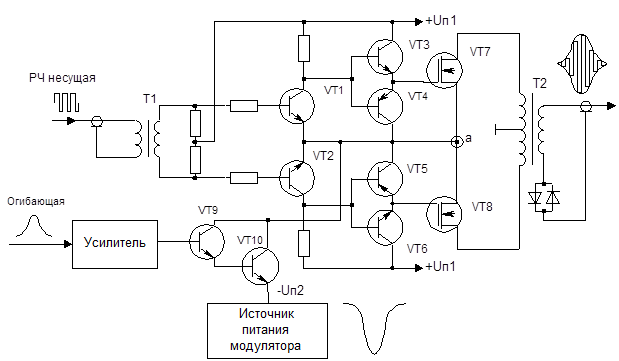

Передатчиком в МРТ обычно называют многокаскадный усилитель мощности и модулятор. Особенность его работы заключается в том, что он должен развивать большую мощность в течение действия сравнительно короткого РЧ импульса при достаточно большой скважности (длительность РЧИ составляет 3 – 8 мс, а длительность периода повторения обычно не менее 40 мс). Поэтому средняя выходная мощность передатчика сравнительно невелика. Тем не менее, для повышения надежности в его выходных каскадах применяют мощные высокочастотные транзисторы. В частности, разработчики охотно используют полевые транзисторы с изолированным затвором благодаря небольшой мощности, необходимой для их раскачки. Пример построения схемы передатчика показан на рис.6.

Несущая со смещенной частотой непрерывно поступает от РЧ блока. Она не обязательно должна иметь форму гармонического колебания – это может быть и прямоугольное напряжение (меандр). Главное требование, предъявляемое к ней – стабильность частоты и амплитуды. Сигнал огибающей поступает от блока выбора слоя. Несущая усиливается двухтактным усилителем. Его первый каскад на транзисторах VT1, VT2 (резистивный) раскачивает мощный выходной каскад на полевых транзисторах с изолированным затвором VT7, VT8. Для согласования входного и выходного каскадов служат двухтактные эмиттерные повторители на комплементарных парах транзисторов VT3, VT4 и VТ5, VT6.

Модуляция осуществляется с помощью транзисторов VT9, VT10, которые управляют током специального источника питания. Такой способ питания называют «плавающей землей» или «подземным» источником. При отсутствии РЧИ потенциал точки а равен нулю, поэтому напряжение Uси полевых транзисторов также равно нулю, и ток в цепи РЧ катушек отсутствует. Поступающий от формирователя огибающей сигнал открывает транзисторы VT9, VT10, и потенциал точки а понижается. Это приводит к отпиранию транзисторов VT7, VT8 и возбуждению тока в РЧ катушках. Рассмотренный способ модуляции аналогичен анодной или коллекторной модуляции. Он характеризуется высокой линейностью воспроизведения огибающей в широком динамическом диапазоне, но требует большой мощности от модулятора. Для обеспечения пропорциональности между управляющим сигналом огибающей и выходным напряжением модулятора усилитель огибающей охватывают глубокой отрицательной ОС по напряжению.

Для работы в выходном каскаде передатчика подходят мощные полевые транзисторы КП904А, Б с максимальной мощностью рассеяния 75 Вт и минимальной крутизной около 250 мА/В. При выходном токе 1,4 А, взятом из ранее рассмотренного примера, потребуется напряжение Uзи = 1,4/0,25 = 5,6 В. Емкость затвор-исток этих транзисторов составляет около 200 пФ. На частоте 5 МГц их входной ток будет равен » 35 мА, т.е. ток получается достаточно большим. Но если бы использовать биполярные транзисторы, он был бы не меньше, а линейность была бы хуже.

Во вторичной цепи трансформатора Т2 включена пара встречно-параллельных диодов. Она, как и аналогичные пары в цепях РЧ катушек, служит для отключения выхода передатчика во время приема МР сигнала с целью предотвращения его шунтирования сравнительно малым выходным сопротивлением трансформатора.

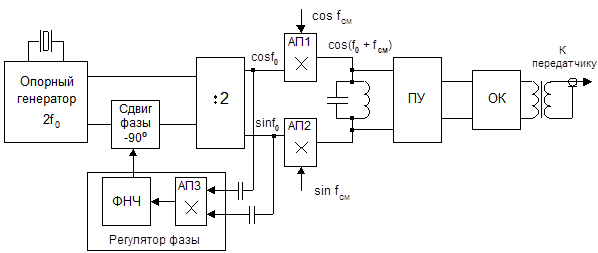

Рассмотрим теперь более подробно устройство РЧ блока. Основными его частями являются генератор смещенной частоты и синхронный детектор МР сигнала. Структурная схема генератора приведена на рис.7.

Принцип смещения частоты основан на тригонометрическом преобразовании

cos(f0 ±fсм) = cos(f0) cos(fсм) sin(f0) sin(fсм),

или (1)

sin(f0 ± fсм) = sin(f0) cos(fсм) ± cos(f0) sin(fсм).

В тригонометрических выражениях (1) для простоты вместо wt условно записаны частоты f. Таким образом, для смещения частоты f0 нужно выполнить операции умножения и сложения двух пар квадратурных гармонических функций. Нулевая частота смещения соответствует слою, проходящему через центр магнита. Для выбора слоя по разные стороны относительно центра в выражениях (1) следует менять знаки при вторых слагаемых. Физически для этого достаточно проинвертировать функцию sinfсм. Квадратурные сигналы с частотой f0 получают с помощью опорного генератора с частотой 2f0, делителя на 2 и фазосдвигающего устройства, обеспечивающего сдвиг фаз на 90о. Наиболее просто деление частоты на 2 и сдвиг фаз можно реализовать с помощью цифровых схем. Для этого можно использовать быстродействующие элементы типа ЭСЛ (эмиттерно-связанная логика) серий К500 или К1500. Эти микросхемы обладают также достаточно большой выходной мощностью. Деление частоты на 2 выполняется триггером, поэтому переменные напряжения частотой f0 имеют форму симметричных прямоугольных импульсов (меандра), что важно с точки зрения точности преобразования. Квадратурные сигналы с частотой fсм гармонической формы поставляет специальное формирующее устройство блока выбора слоя.

Функции перемножения и сложения выполняются с помощью аналоговых перемножителей (АП). При этом один из сомножителей является гармонической функцией, а другой - периодической негармонической. Гармонический сигнал с частотой f0 + fсм выделяют на параллельном колебательном контуре, подключаемом к выходам АП и настроенном на частоту f0. Впрочем, затем он может снова стать прямоугольным, если в качестве предварительного усилителя ПУ и оконечного каскада ОК использовать цифровые микросхемы К500 или К1500.

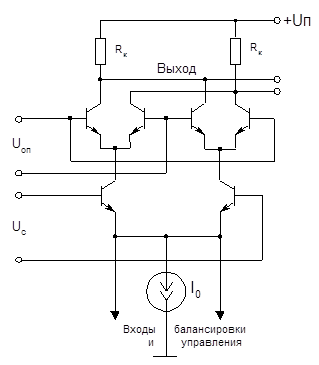

В качестве АП можно применить популярную микросхему К174ПС1. Она представляет собой аналоговый перемножитель общего применения с предельной частотой 220 МГц. Его выходное напряжение определяется выражением , где Км – масштабный коэффициент. Электрическая схема этого АП приведена на рис.8.
