Система управления микроволновой печью

Базовая структура микроконтроллеров совпадает с базовой структурой микроконтроллеров семейства MCS-51 и отечественных микроконтроллеров серий 1816/51 и 1830/51, однако микроконтроллеры многих типов содержат новые запоминающие и периферийные устройства, а некоторые устройства базовой структуры имеют иные характеристики

Микроконтроллеры семейства AT89 выпускаются для работы при разных значени

ях напряжения питания и тактовой частоты, определяемой частотой подключенного к микроконтроллеру кварцевого резонатора. Диапазоны значений напряжения питания (Vcc) и тактовой частоты (Fosc) у микроконтроллера указаны в Таблице 1. Ток потребления зависит от величины напряжения питания и тактовой частоты. В Таблице 1 приведены значения тока потребления в рабочем режиме (Icc) при максимальном значении напряжения питания и Fosc=12 МГц.

Таблица 1

Кроме рабочего режима в микроконтроллере может быть переведен в энергосберегающие режимы работы - режим холостого хода (Idle Mode) и режим пониженного энергопотребления (Power Down Mode).

В режиме холостого хода процессор остановлен, периферийные устройства продолжают работать, коды в IRAM сохраняются. Ток потребления уменьшается в 4-5 раз. Перевод в режим холостого хода выполняется по команде в программе, выход из режима - по сигналу сброса или при поступлении любого разрешенного запроса прерывания.

Микроконтроллеры выпускаются в корпусах разных типов с разным числом выводов, при этом число выводов, используемых для подключения микроконтроллера к схеме устройства, может отличаться от числа выводов корпуса. В Таблице 1 указано число выводов (N), используемых для подключения микроконтроллера к схеме устройства.

Микроконтроллеры, имеющие N=20, выпускаются в корпусах PDIP20 и SOIC20. Все микроконтроллеры семейства АТ89 программируются и перепрограммируются пользователем. [2]

Стандартно микроконтроллеры имеют 5 источников прерываний: 2 внешних прерывания, 2 прерывания по таймеру и прерывание от последовательного порта. Прерывание по каждому источнику может быть индивидуально разрешено или запрещено путем установки или сброса в соответствующих битов в регистре разрешения прерываний IE, расположенном в пространстве SFR. Для каждого из источников прерываний может быть запрограммирован один из двух уровней приоритета путем установки или сброса соответствующего бита в регистре приоритетов прерываний IP. [3]

4. Описание структуры системы

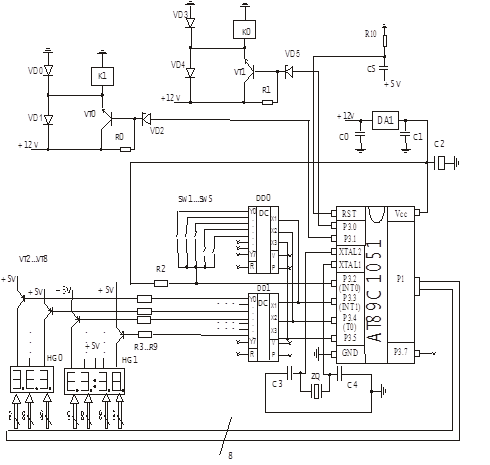

Принципиальная электрическая схема приведена на рисунке 2.

Центральное место в схеме занимает выбранный выше микроконтроллер. К нему подключаются периферийные устройства.

В нашем случае, периферийными устройствами будут служить: клавиатура, семисегментные индикаторы, излучатель, двигатель, вентилятор и лампочка.

Рис.2

При реализации клавиатуры и индикации были применены дешифраторы К155ИД13 и два индикатора: трехсегментный E1-3040APR3 и четырехсегментный E3-4040APR2. При питании схемы использовался стабилизатор напряжения КР142ЕН5А. Все характеристики этих элементов приведены ниже.

Логическая блок-схема приведена на рисунках 3, 4, 5, 6.

Рис.3

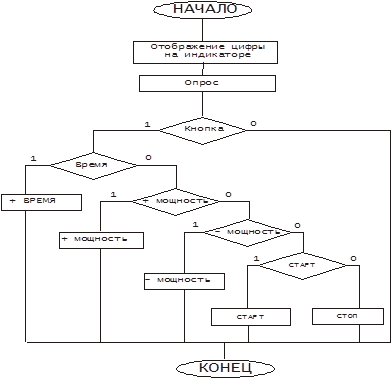

Прерывание по таймеру 0

Рис. 4

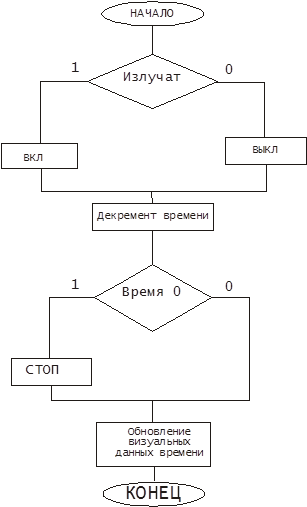

Прерывание по таймеру 1

Рис.5

5. Спецификация элементов системы

Спецификация элементов используемых в системе приведена в таблице 3.

Таблица 3
