Проектирование судового радиоприёмного устройства

При ориентировочном расчете структурной схемы приемника вначале производят распределение усиления между основными трактами: сигнальной, первой, второй основной и других промежуточных частот; низкой частоты, с учетом допустимых уровней на элементах, разграни

чивающих эти тракты.

1. Усиление в тракте сигнальной частоты должно быть ограничено, регулироваться в зависимости от уровня сигнала в антенне так, чтобы выходной сигнал не превышал допустимого значения на выходе первого преобразователя частоты.

2. Усиление в тракте первой промежуточной частоты также должно ограничиваться и быть таким, чтобы напряжение на входе второго преобразователя частоты не превышало допустимых значений.

Примем К1пч = 45 = 33 dB.

3. Усиление в тракте основной промежуточной частоты должно дополнять усиление в предшествующих трактах сигнальной и первой частоты до уровня Uвх.дет необходимо для детектирования радиосигналов в наилучших условиях.

4. Усиление в тракте низкой частоты можно рассчитать по формуле:

где Uвх.дин – напряжение на входе динамика:

Определение коэффициента шума приемника

На этапе расчета структурной схемы, учитывая относительную сложность расчета, полагают, что чувствительность приемника в основном определяются шумами первого каскада, и принимают:

Кш = ( 1.1 – 1.2 ) Кш1

Определим мощность тепловых шумов:

Рш = ΔFрт *Т* k = 11.2* 103*290*1.38*10-23 Вт

Тогда коэффициент шума первого каскада приёмника должен быть:

Коэффициент шума всего приёмника:

Кш (1.1 – 1.2) Кш1 = 3.3 – 3.6

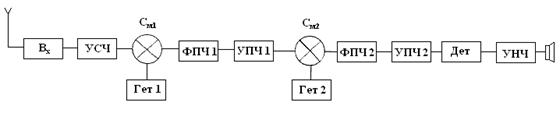

Структурная схема приемника

Сигнал, принятый антенной, через фидер поступает на вход приемника. Во входных цепях расположены фильтры, которые отсекают частоты не входящие в диапазон принимаемых част. Далее принятый и отфильтрованный сигнал поступает на вход усилителя сигнальной (радио-) частоты УСЧ, где происходит предварительное усиление на 43 dВ. Предварительно принятый и отфильтрованный сигнал поступает на сигнальный вход первого смесителя См1; на другой вход смесителя подается частота 116 МГц. формируя первую промежуточную частоту, равную 40 МГц.

Со смесителя сигнал, пройдя через фильтр 40 МГц, поступает на УПЧ1. В тракте первой промежуточной частоты происходит подавление зеркальной помехи.

С выхода УПЧ1 сигнал поступает на сигнальный вход смесителя См2; но гетеродинный вход См2 поступает постоянная часта 27.2 МГц. На выходе См2 вторая промежуточная частота, равная 12.8 МГц. Преобразованный сигнал поступает на вход УПЧ 2, в котором происходит селекция по соседнему каналу и усиление. Далее сигнал поступает на детектор однополосного амплитудно-модулированного сигнала. Затем сигнал звуковой частоты через усилитель УЫЧ поступает на выходное устройство воспроизведения звука (динамик).

Вывод

В ходе данного расчета были получены и рассчитаны основные параметры, которые позволяют с достаточной точностью спроектировать и построить радиоприемное устройство связи по схеме супергетеродина. Что обеспечивает достаточную чувствительность, избирательность, необходимую полосу пропускания и усиления каскадов. Был рассмотрен вопрос о номинальных промежуточных частотах. Уделено внимание структуре и ширине диапазонов. Для этого сначала проводим расчёт полосы пропускания общего радиотракта приемника, выбираем число преобразований частоты и номиналов промежуточных частот. Распределяем избирательности и усиления по трактам, а за тем определяем коэффициент шума приёмника.

Список использованной литературы

1. Проектирование и техническая эксплуатация радиопередающих устройств/ М.А. Сивере, Г. А. Зейтленок. Ю. Б. Несвижский и др Учебноепособие для вузов. - М.: Радио и связь. - 368 с

2. М. С. Шумилин, В. Б. Козырев, В, А. Власов. Проектирование транзисторных каскадов передатчиков. Учебное пособие для техн. - М.: Радио и связь. 1987.
