Однокаскадный усилитель низкой частоты

3. Обратные связи в усилителях

Связь, обеспечивающая возвращение части энергии сигнала с выхода усилителя на его вход, называется обратной связью (ОС). Структурная схема усилителя с ОС имеет вид:

Здесь К – усилитель с коэффициентом усиления К; æ – цепь обратной связи; Ux – напряжение обратной связи; Uг – входно

й сигнал; Uвх – напряжение, управляющее транзистором.

Та часть схемы, которая из Uг и Ux вырабатывает Uвх, называется суммирующим узлом.

Коэффициентом обратной связи называют отношение:

æ=.

Если фазы входного сигнала и напряжения обратной связи совпадают, то такая ОС называется положительной, если фазы названных напряжений противоположны – отрицательной. В усилителях реализуется отрицательная обратная связь. Рассмотрим влияние обратной связи на коэффициент усиления усилителя. По определению,

K=; KОС=; æ=.

Используя эти определения, можно записать следующую цепочку равенств

=к(Uг+Uæ)=к(Uг+ æUвых).

Откуда следует

Uвых(1-кæ)=кUг

KОС==.

Величину (1- кæ) называют глубиной обратной связи.

Из последнего равенства следует, что при отрицательной обратной связи к=-кæ и KОС=, т.е., отрицательная обратная связь уменьшает коэффициент усиления.

Практическая часть

Задание 1: Исследовать амплитудную характеристику усилителя Uвых = f(Uвх).

Rк = 1 кОм; Rэ = 100 Ом; R1 = 10 кОм; R2 = 750 Ом; Ср = 1 мкФ; f = 1 кГц.

Таблицы для графика:

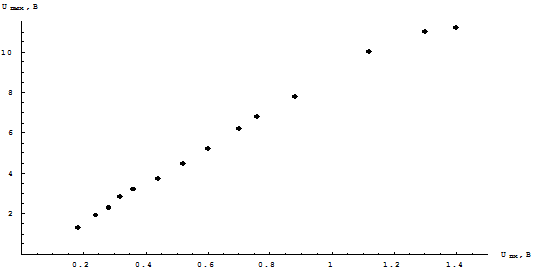

График 1. Зависимость Uвых от Uвх для усилителя

Задание 2: Исследовать зависимость коэффициента усиления Кус от частоты для усилителя.

1) Без конденсатора.

Таблицы для графика:

2) C конденсатором (СЭ = 10 мкФ)

Таблицы для графика:
