Однокаскадный усилитель низкой частоты

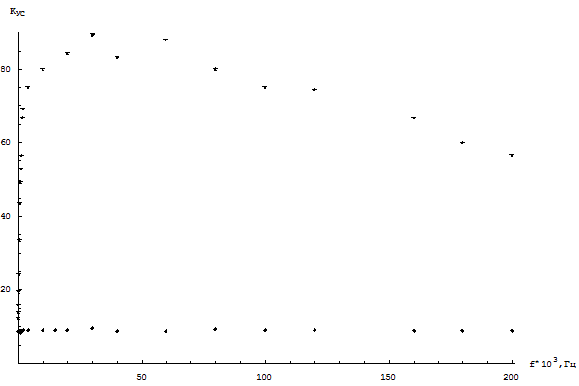

График 2. Зависимость Кус от f с конденсатором (сверху) и без конденсатора (снизу)

Задание 3: Исследовать зависимость коэффициента усиления от величины сопротивления RЭ для средней частоты (f = 1 кГц).

Таблица для графика:

Задание 4: Исследовать зависимость коэффициента усиления от величины сопротивления RК для средней частоты (f = 1 кГц).

Таблица для графика:

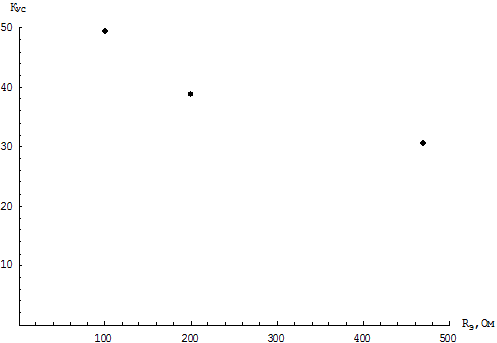

График 3. Зависимость Кус от RЭ

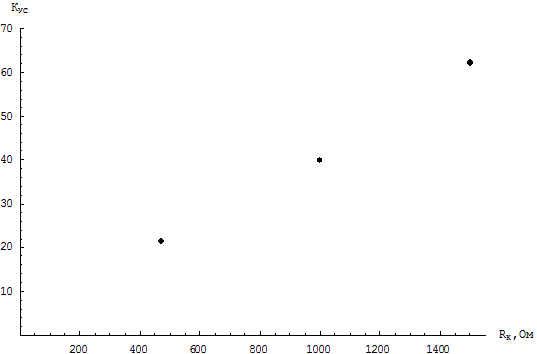

График 4. Зависимость Кус от RК

Вывод: в данной работе мы ознакомились с принципом построения RC-усилительного каскада, его основными характеристиками и назначением элементов. Были подробно разобраны эквивалентные схемы транзистора и усилителя. Получены основные характеристики транзисторного НЧ-усилителя. Исследовалось влияние сопротивлений эмиттера и коллектора на коэффициент усиления. Расхождений с теорий не наблюдается.

Литература

1. В.Н.Ушаков. ”Основы радиоэлектроники и радиотехнические устройства”. М., «Высшая школа», 1976.

2. Е.И. Манаев. “Основы радиоэлектроники”. М., «Радио и связь», 1985.
