Исследование характеристик одиночных и связанных колебательных контуров
Параметры контура:
R1=100 Ом;
R2=10 Ом:
C1= С3=10 nF;
С2=400 nF: - элемент связи между контурами
fo=50 кГц.
Расчетные формулы:
=1.01 мГн
где
f = 50 кГц
С=10 нФ;
Выполнение работы:
1. Собрали схему изображенную на рисунке 1.
2. Отградуировали шкалу изменения величины связи С2 в зн
ачениях фактора связи А.
3. Построили градуировочную таблицу зависимости А=f(C2).
Таблица 1 - Зависимость фактора связи А от емкости связи С2.
A |
0,3 |
0,5 |
0,75 |
1 |
2 |
3 |
UC3 норм |
0,55 |
0,8 |
0,96 |
1 |
0,8 |
0,6 |
С2, нФ |
344 |
204 |
118 |
100 |
46 |
12 |
Где:
Найденное значение С2 при А=1 занесли в таблицу, при этом максимальное значение АЧХ приняли равным за 1. Построили градуировочный график А=f (C2) (Рис.2).

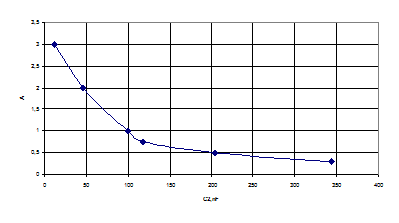

Рисунок 2 - Градуировочный график зависимости А от С2
4. Исследовали АЧХ, ФЧХ и полосу пропускания системы связанных контуров в зависимости от фактора связи А (А=0,3; 1; 2).
![]() |

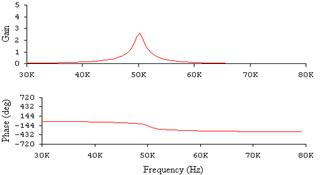

Рисунок.3 - АЧХ и ФЧХ при А=0,3.

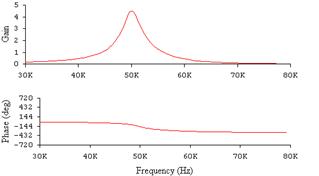

Рисунок 4 - АЧХ и ФЧХ при А=1

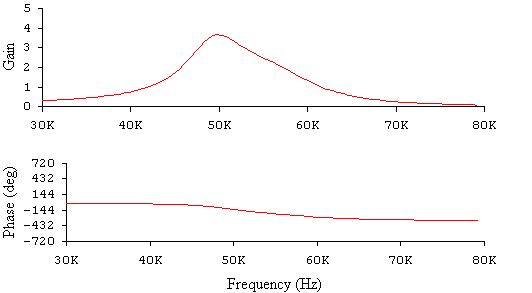

Рисунок 5 - АЧХ и ФЧХ при А=2
По графикам определили полосу пропускания и h(A) - отношение полосы пропускания системы к полосе пропускания одиночного контура, результаты занесли в таблицу 2.
Таблица 2 - Результаты измерений и расчетов
А |
UC3 max, dB |
f0, кГц |
0,707UC3 max , dB |
fн, кГц |
fв, кГц |
П, кГц |
h(A) |
2 |
3.66 |
50 |
2.601 |
47 |
55 |
8 |
2.51 |
1 |
4.57 |
50 |
3.23 |
48.5 |
51.7 |
3.2 |
1.5 |
0.3 |
2.51 |
50 |
1.78 |
48.8 |
50 |
1.2 |
0.7 |
Рассчитали и построили график зависимости h(A) - отношение полосы пропускания системы к полосе пропускания одиночного контура.(Рисунок 6), где
Нанесли на графике точки, полученные экспериментально(таблица 2).

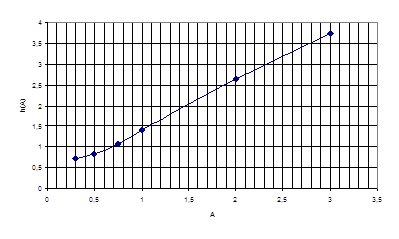

Рисунок 6 - Зависимость h(A).
Вывод: При факторе связи А меньшем 1 АЧХ имеет одногорбый характер, а при А большем 1 наблюдается появление двугорбости АЧХ. Таким образом, системой связанных контуров можно обеспечить полосу пропускания более широкую чем одиночным контуром. При А=2,41 полоса пропускания становится предельной, т.е. провал двугорбой частотной характеристики становится меньше уровня 0.707.
