Исследование характеристик одиночных и связанных колебательных контуров
Цель работы: изучение частотных характеристик (АЧХ и ФЧХ) и параметров последовательного и параллельного колебательных контуров.
Схемы установки:

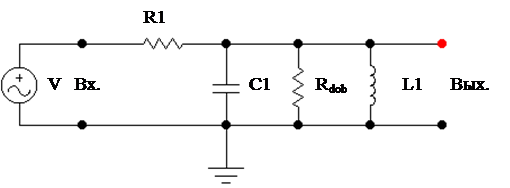

Рисунок 1- Параллельный колебательный контур
Параметры параллельного контура:
R1=1 кОм;
С1=10 nF;
f0=50 кГц.

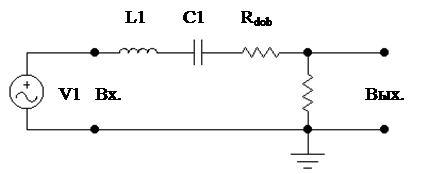

Рисунок 2- Последовательный колебательный контур
Параметры последовательного колебательного контура:
R1=10 Ом;
C1=10 nF;
fo=50 кГц
Расчетные формулы:
=0,101 Гн
где
f = 50 кГц
С=10 нФ;
Выполнение работы:
1) Сняли АЧХ и ФЧХ обоих контуров при четырёх значениях Rdob:
a) Rdob=1 кOм;
b) Rdob=100 Ом;
c) Rdob=10 Ом;
d) Rdob= ¥ (для параллельного контура);
e) Rdob=0 (для последовательного контура).
Смотри рисунки 3-10.

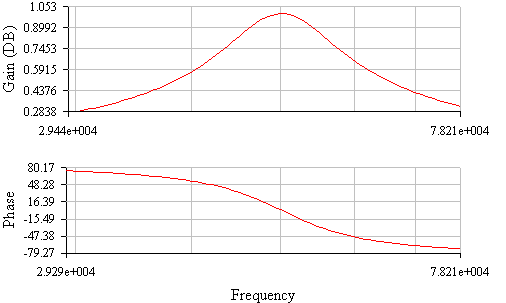

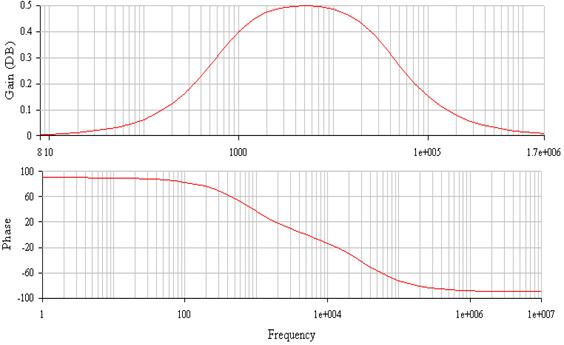

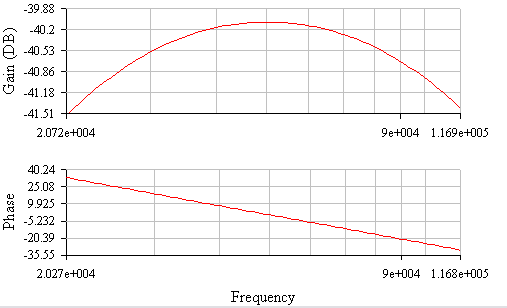

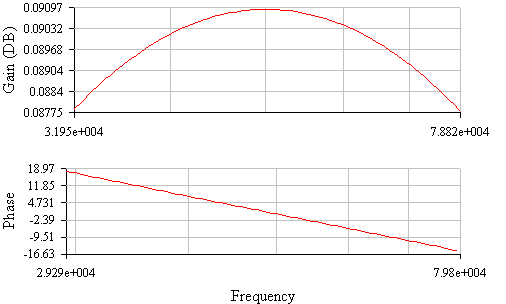

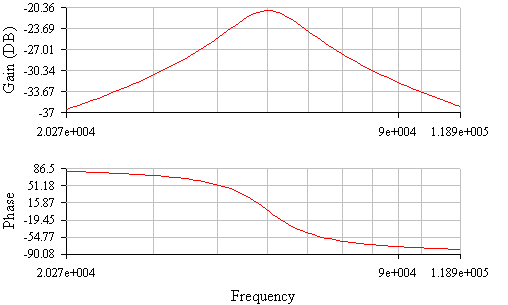

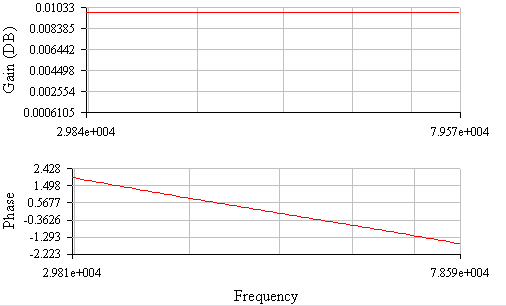

Рисунок 3 АЧХ, ФЧХ последовательного колебательного контура при Rдоп=1кОм
Рисунок 4 АЧХ,ФЧХ последовательного колебательного контура при Rдоп=100 Ом
Рисунок 5 АЧХ,ФЧХ последовательного колебательного контура при Rдоп=10 Ом
Рисунок 6 АЧХ,ФЧХ последовательного колебательного контура при Rдоп= ¥
Рисунок 7 АЧХ,ФЧХ параллельного колебательного контура при Rдоп= 1кОм
Рисунок 8 АЧХ,ФЧХ параллельного колебательного контура при Rдоп= 100 Ом
Рисунок 9 АЧХ,ФЧХ параллельного колебательного контура при Rдоп= 10 Ом
Рисунок 10 АЧХ,ФЧХ параллельного колебательного контура при Rдоп= 0 Ом
2) Рассчитали по полученным данным параметры контуров: ∆f0,707, Q, ρ, Rэо, τк. Результаты смиотри в таблице 1
Таблица1 Результаты измерений и расчетов
R доб,Ом |
∆f0,707б,кГц |
Q |
ρ,Ом |
Rэо,Ом |
τk,mkC | ||||||
Пар |
посл |
пар |
посл |
пар |
посл |
пар |
пар | ||||
1000 |
31,9 |
1050 |
0,784 |
0,024 |
1252 |
0,238 |
1567 |
31,348 |
0,952 | ||
100 |
175 |
43 |
0,143 |
0,581 |
535 |
5,814 |
286 |
5,714 |
23,256 | ||
10 |
1610 |
8 |
0,016 |
3,125 |
176 |
31,25 |
31 |
0,621 |
125 | ||
0 |
------ |
5,5 |
-------- |
4,545 |
------- |
45,46 |
-------- |
------ |
181,82 | ||
¥ |
16 |
----- |
1,563 |
------- |
1768 |
------- |
3125 |
62,50 |
------- | ||
Вывод: Таким образом, мы изучили и сняли частотные характеристики (АЧХ и ФЧХ) и параметры последовательного и параллельного колебательных контуров. Из полученных данных следует, что ширина полосы пропускания последовательного колебательного контура растет с увеличением добавочного сопротивления, а ширина полосы пропускания параллельного колебательного контура уменьшается с увеличением добавочного сопротивления. Можно заметить, что добротность последовательного колебательного контура стремиться к максимальному значению при уменьшении нагрузочного сопротивления, а для параллельного колебательного контура наблюдается обратная зависимость.
Исследование характеристик системы двух связанных колебательных контуров.
Лабораторная работа по дисциплине
''РТЦиС''
Цель работы : изучение частотных характеристик (АЧХ и ФЧХ) в системе двух связанных колебательных контуров.
Схемы установки:

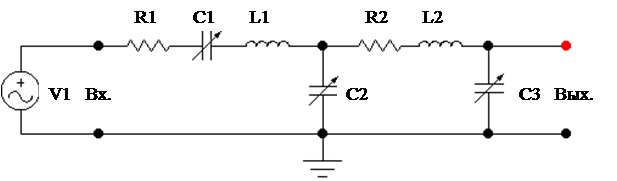

Рис.1. Система двух связанных колебательных контуров
