Защита информации от утечки по цепям питания

2.2.1.1 Обозначения

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в том числе шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.

2.2.1.2 Обозначения системы заземления

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

T – непосредственное соединения нейтрали источника питания с землёй;

I – все токоведущие части изолированы от земли.

Вторая буква определяет характер заземления открытых проводящих частей электроустановки здания:

T – непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй;

N – непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через чёрточку за N, определяют характер этой связи – функциональный способ устройства нулевого защитного и нулевого рабочего проводников:

S –функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками;

C – функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.

2.2.1.3 Принцип защитного действия

Защитное действие заземления основано на двух принципах:

Уменьшение до безопасного значения разности потенциалов между заземляемым проводящим предметом и другими проводящими предметами, имеющими естественное заземление.

Отвод тока утечки при контакте заземляемого проводящего предмета с фазным проводом. В правильно спроектированной системе появление тока утечки приводит к немедленному срабатыванию защитных устройств (устройств защитного отключения — УЗО).

Таким образом, заземление наиболее эффективно только в комплексе с использованием устройств защитного отключения. В этом случае при большинстве нарушений изоляции потенциал на заземленных предметах не превысит опасных величин. Более того, неисправный участок сети будет отключен в течение очень короткого времени (десятые ч сотые доли секунды — время срабатывания УЗО).

2.2.1.4 Разновидности систем заземления

Классификация типов систем заземления приводится в качестве основной из характеристик питающей электрической сети. ГОСТ Р 50571.2 рассматривает следующие системы заземления: TN-C, TN-S, TN-C-S, TT, IT.

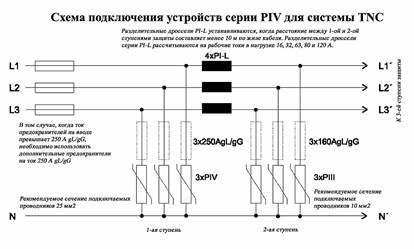

2.2.1.4.1 Система TN-C(фр. Terre-Neutre-Combine) предложена немецким концерном АЭГ (AEG, Allgemeine Elektricitдts-Gesellschaft) в 1913 году. Рабочий ноль и PE-проводник (Protection Earth) в этой системе совмещены в один провод. Самым большим недостатком была возможность появления фазного напряжения на корпусах электроустановок при аварийном обрыве нуля.

Несмотря на это, на сегодняшний день можно встретить данную систему заземления в постройках стран бывшего СССР.

Литература

1. В.Г. Герасимов, О.М. Князьков, А.Е. Краснопольский, В.В. Сухоруков (Под ред. В.Г. Герасимова). Основы промышленной электроники: Учебник для вузов. — 2-е изд., перераб. и доп — М.: Высшая школа, 1978.

2. В.Г. Колесников (главный редактор). Электроника: Энциклопедический словарь. — 1-е изд — М.: Сов. энциклопедия, 1991. — С. 54. — ISBN 5-85270-062-2

3. Эндель Ристхейн. Введение в энерготехнику. Таллин.: Elektriajam, 2008. глава №4.
