Расчет затрат на технологические инновации в Excel. Построение графиков и диаграмм

4. Строим диаграмму, отображающую прирост (снижение) затрат на инновационную деятельность.

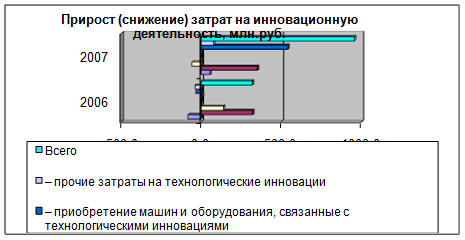

В основе диапазона расчетных данных Е3:F11 и диапазона названий затрат, включая итоговую строку (А3:А11) строю объемного вида линейчатую диаграмму. Результат представлен на рисунке 9.

Рис.9. Прирост предложений рынка информац

ионных технологий в 2006-2007 г.г.

Диаграмма наглядно показывает общий рост инновационных затрат и стабильный рост затрат на приобретение прав на патенты и лицензии. Остальные виды затрат не имеют явно выраженной тенденции роста или снижения.

5. Используя возможности табличного процессора Microsoft Excel, на основании построенных ранее диаграмм спрогнозирую развитие инновационных затрат. Для этого по очереди выделяя линии рядов данных необходимо дать команду Добавить линию тренда в контекстном меню. На вкладке Тип выбираю Линейная, а на вкладке Параметры в блоке Прогноз устанавливаю значение 2 в поле вперед на и включаю флажок параметра Показывать уравнение на диаграмме (рис. 10).

Рис.10. Окно настроек параметров линии тренда

Используем в контекстном меню команду Исходные данные в поле Подписи по оси Х указываю годы 2005;2006;2007;2008;2009. Для удобства восприятия диаграмма методом копирования и удаления рядов данных была разделена на две, группируя данные с близкими числовыми показателями.

В результате моих действий получились следующая диаграмма (Рис. 11, 12.1, 12.2).

Рис.11. Общие затраты на технологические инновации в 2005 – 2007 г.г. с прогнозом на 2008 – 2009 г.г.

12.1)

12.2)

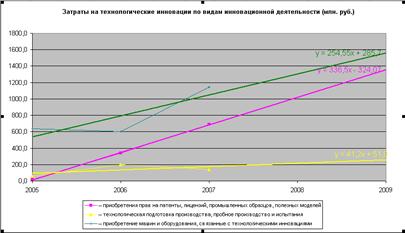

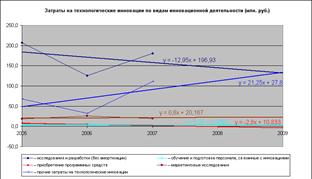

Рис.12. Затраты на технологические инновации по видам в 2005 – 2007 г.г. с прогнозом на 2008 – 2009 г.г.

Для определения прогнозируемых значений добавляю расчетную таблицу столбцами с названием расчетных годов. Также необходимо полученные формулы линий тренда адаптировать для расчетов в таблице.

Так, на примере, формулы линии тренда для затрат на исследования и разработки (без амортизации) имеет следующий вид: y = –12,95x + 196,93. Для вычисления значения по формуле в 2005 году ввожу в ячейку G3 формулу: = -12,95*(G$2+1-$G$2)+ 196.93.

Для других регионов заполним диапазон G4:G11 формулами соответствующими определенным видам инновационных затрат:

– приобретения прав на патенты, лицензий, промышленных образцов, полезных моделей

y = 336,5x - 324,07= 336,5*(G$2+1-$G$2) - 324,07;

– технологическая подготовка производства, пробное производство и испытания

y = 41,2x + 51,9= 41,2*(G$2+1-$G$2) + 51,9;

– обучение и подготовка персонала, связанные с инновациями

y = 0,2x + 3,4667= 0,2*(G$2+1-$G$2) + 3,4667;

– приобретение программных средств

y = -2,8x + 10,833= -2,8*(G$2+1-$G$2) + 10,833;

– маркетинговые исследования

y = 0,6x + 20,167= 0,6*(G$2+1-$G$2) + 20,167;

– приобретение машин и оборудования, связанные с технологическими инновациями

y = 254,55x + 285,7= 254,55*(G$2+1-$G$2) + 285,7;

– прочие затраты на технологические инновации

y = 21,25x + 27,8= 21,25*(G$2+1-$G$2) + 27,8;

– суммарные затраты на инновационную деятельность

y = 638,55x + 272,73y = 638,55*(G$2+1-$G$2) + 272,73.

Размножим формулы в диапазоне G3:G11 до K3:K11.

В результате проделанных процедур расчетная таблица приняла следующий вид (Рис.13):
