Разработка средств моделирования систем

А - не имеет значения по умолчанию, отсутствие приводит к ошибке компиляции. Операнд определяет ёмкость памяти, т.е. число моделируемых устройств обслуживания. Необходимо иметь в виду, что в этом формате можно использовать одну единицу ёмкости в заданный момент времени.

Приведём примеры записи:

1. SAM STORAGE 10,

2. 3 STORAGE 5.

В первом примере памяти SAM определяется ёмкость 1

0 , во втором примере памяти за номером 3 определяется ёмкость 5.

Используя многоканальное обслуживание можно не определять STORAGE, в этом случае ёмкость по умолчанию практически равна бесконечности ( а именно , 2147483647 ).

При записи во втором формате - <STORAGESname1,A/Sname2, B/Sname3,C … > - можно определять несколько памятей сразу. Определитель памяти представляет пары обозначений, разделённых запятой, между собой пары отделяются слешем. Вначале пишется символ памяти, а затем её имя – первый член пары, после запятой пишется операнд А,В, характеризующий ёмкость памяти второй член пары. Символ S может быть отделён от имени памяти символом $ или имя может быть включено в круглые скобки, памяти одинаковой ёмкости могут записываться через тире.

Рассмотрим пример GPSS-ной модели и текст программы на языке GPSS, соответствующий этой модели.

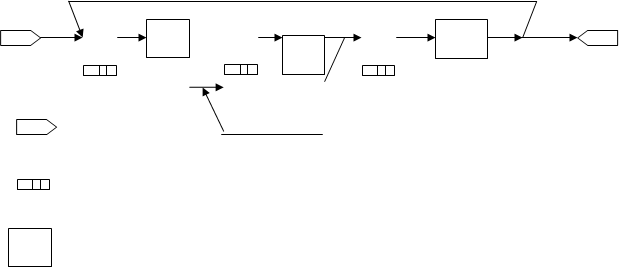

1 Представим модель графически (рисунок 2.1)

B1 B2 B3

- генератор

-накопитель

- устройство

Рисунок 2.1

Опишем сеть аналитически.

Количество узлов – 5.

1 узел - для источника (генератора) заявок.Закон поступления заявок -равномерный;

2 узел - обслуживающее устройство. Закон обслуживания – экспоненциальный;

3 узел - обслуживающее устройство. Закон обслуживания – экспоненциальный;

4 узел - обслуживающее устройство. Закон обслуживания – экспоненциальный;

5 узел - приемник. Поглощает по 1 заявке.

Матрица переходов для примера сети представлена на рисунке 2.2

Рисунок 2.2 Матрица переходов для примера сети.

Модель на языке GPSSдолжна выглядеть так:

GENERATE 10

L3 QUEUE 1

SEIZE B1

DEPART 1

ADVANCE (EXPONENTIAL(1,0,2.1))

RELEASE B1

L1 QUEUE 1

SEIZE B2

DEPART 1

ADVANCE (EXPONENTIAL(1,0,6))

RELEASE B2

TRANSFER 0.9,L2,L1

L2 QUEUE 1

SEIZE B3

DEPART 1

ADVANCE (EXPONENTIAL(1,0,10))

RELEASE B3

TRANSFER 0.9,L4,L3

L4 TERMINATE 1

START 1000

Занесём данный текст в программу GPSS WORLD и получим стандартный отчёт.

В отчете собираются следующие статистические данные:

- START TIME – начальное значение времени моделирования;

- END TIME – конечное значение времени моделирование;

- BLOCKS – число блоков, использованных при моделировании;

- FACILITIES – число устройств, использованных при моделировании;

- STORAGE – число многоканальных устройств, использованных при моделировании.

Информация об устройствах содержит следующие колонки:

- FACILITY - имя устройства;

- ENTRIES - количество транзактов, входивших в устройство;

- UTIL. - коэффициент загрузки устройства;

- AVE.TIME - среднее время пребывания транзакта в устройстве;

- AVAILABLE - состояние устройства в момент окончания моделирования (1 - устройство доступно, 0 - недоступно);

- OWNER - номер последнего транзакта, вошедшего в устройство;

- PEND - количество транзактов, ожидающих выхода устройства из режима прерывания;

- INTER - количество транзактов, пребывание которых в устройстве было прервано;

- RETRY - количество транзактов, ожидающих каких-либо условий, зависящих от состояния данного устройства;

- DELAY - количество транзактов, ожидающих возможности входа в устройство (обычно это транзакты, находящиеся в очереди);

Информация об очередях содержит следующие колонки:

- QUEUE - имя очереди;

- MAX - максимальная длина очереди (т.е. количество транзактов в ней) за время моделирования;

- CONT.- длина очереди в момент окончания моделирования;

- ENTRIES - количество транзактов, входивших в очередь;

- ENTRIES(0) - количество транзактов, которым не потребовалось ждать в данной очереди (нулевые входы);

- AVE.CONT.- средняя длина очереди;

- AVE.TIME - среднее время пребывания транзактов в очереди;

- AVE.(-0) - среднее время пребывания транзактов в очереди без учета нулевых входов (т.е. без учета транзактов с нулевым временем пребывания в очереди);

- RETRY - количество транзактов, ожидающих каких-либо условий, зависящих от состояния данной очереди.

3 Проектирование системы

В окончательном виде любая программа представляет собой набор инструкций процессора. Всё, что написано на любом языке программирования, - более удобная, упрощённая запись этого набора инструкций, облегчающая написание, отладку и последующую модификацию программы. Чем выше уровень языка, тем в более простой форме записывается одни и те же действия.
