Разработка средств моделирования систем

GENERATE 10,3

QUEUE 1

L_1 SEIZE B1

ADVANCE 8,4

RELEASE B1

TRANSFER 0.9,L_2,L_1

L_2 TERMINATE 1

START 10000

6 Одноканальная разомкнутая СМО с обратными связями и несколькими устройствами

B1 B2 B3

Рисунок 6 Условное графическое обозначениеодноканальной разомкнутой смо с обратными связями и несколькими устройствами

Система включает: одноканальные устройства (B1, B2, B3).

Система обслуживает входной процесс одного типа.

Закон поступления заявок – постоянный.

В процессе обслуживания заявки поступают:

- на узел B1;

- из узла B1 на узел B2;

- из узла В2 с вероятностью 0,9 обратно на узел В2, с вероятностью 0,1 на узел В3;

- из узла В3 с вероятностью 0,9 на узел В1, с вероятностью 0,1 обслуживание завершается.

Время обслуживания заявок распределено по – экспоненциальному закону.

GENERATE 10

L3 QUEUE 1

SEIZE B1

DEPART 1

ADVANCE (EXPONENTIAL(1,0,2.1))

RELEASE B1

L1 QUEUE 1

SEIZE B2

DEPART 1

ADVANCE (EXPONENTIAL(1,0,6))

RELEASE B2

TRANSFER 0.9,L2,L1

L2 QUEUE 1

SEIZE B3

DEPART 1

ADVANCE (EXPONENTIAL(1,0,10))

RELEASE B3

TRANSFER 0.9,L4,L3

L4 TERMINATE 1

START 1000

7 Одноканальная разомкнутая СМО с вероятностным узлом

В2

В1 В4

В3

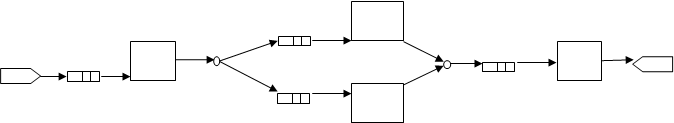

Рисунок 7 Условное графическое обозначениеодноканальной разомкнутой смо с вероятностным узлом

Система включает: одноканальные устройства (B1, B2, B3, B4).

Система обслуживает входной процесс одного типа.

Закон поступления заявок – случайный.

В процессе обслуживания заявки поступают:

- на узел B1;

- из узла В1 с вероятностью 0,3 на узел В2, с вероятностью 0,7 на узел В3;

- из узла В2 и узла В3 на узел В4;

- после прохождения узла В4 обслуживание завершается.

Время обслуживания заявок на распределено по – случайному закону.

GENERATE 10,3

QUEUE 1

SEIZE B1

DEPART 1

ADVANCE 8,4

RELEASE B1

TRANSFER 0.3,L_2,L_1

L_1 QUEUE 2

SEIZE B2

DEPART 2

ADVANCE 6,4

RELEASE B2

QUEUE 4

SEIZE B4

DEPART 4

ADVANCE 6,4

RELEASE B4

L_2 QUEUE 3

SEIZE B3

DEPART 3

ADVANCE 8,6

RELEASE B3

QUEUE 4

SEIZE B4

DEPART 4

ADVANCE 6,4

RELEASE B4

TERMINATE 1

START 10000

8 Одноканальная разомкнутая СМО с двумя входными потоками

B1

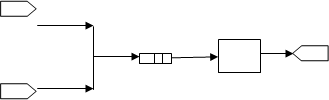

Рисунок 8 Условное графическое обозначениеодноканальной разомкнутой смо с двумя входными потоками

Система включает: одноканальное устройство (B1).

Система обслуживает входные процессы двух типов.

Закон поступления заявок на первом и на втором канале – случайный.

В процессе обслуживания заявки поступают:

- на узел B1;

- после прохождения узла B1 обслуживание завершается.

Время обслуживания заявок распределено по – случайному закону.

GENERATE 30,2

QUEUE OHER1

SEIZE B1

DEPART OHER1

ADVANCE (Exponential(1,0,2.5))

RELEASE B1

TERMINATE

GENERATE 15,5.5

QUEUE OHER2

SEIZE B1

ADVANCE (Exponential(4,0,2.5))

DEPART OHER2

RELEASE B1

TERMINATE 1

START 1000

9 МногоканальнаязамкнутаяСМО

B1

В2

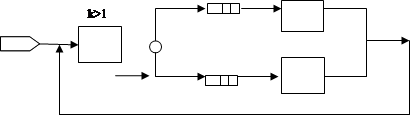

Рисунок 9Условное графическое обозначениемногоканальной замкнутой смо

Система включает: одноканальные устройства (B1, B2) и многоканальное устройство.

Система обслуживает входной процесс одного типа.

Закон поступления заявок – экспоненциальный.

В процессе обслуживания заявки поступают:

- на многоканальное устройство;

- с многоканального узел В1, если В1 занят, то на узел В2;

- из узла В1 и узла В2 на многоканальное;

Время обслуживания заявок на распределено по – экспоненциальному закону.

NAK STORAGE 3

GENERATE (Exponential(1,0,10))

L1 ADVANCE (Exponential(4,0,7))

ENTER NAK

TRANSFER BOTH,KAN1,KAN2

KAN1 SEIZE B1

QUEUE 1

ADVANCE (EXPONENTIAL(8,0,4))

RELEASE B1

DEPART 1

TRANSFER ,COME

KAN2 SEIZE B2

QUEUE 2

ADVANCE 1,0

RELEASE B2

DEPART 2

COME LEAVE NAK

ADVANCE (Exponential(1,0,2))

TRANSFER ,L1

GENERATE 480

TERMINATE 1

START 1

10 Многоканальная разомкнутая СМО

В1

B2

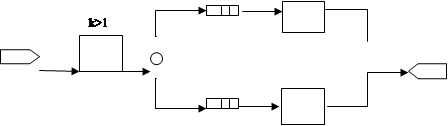

Рисунок10 Условное графическое обозначение многоканальной разомкнутой смо

Система включает: одноканальные устройства (B1, B2) и многоканальное устройство.

Система обслуживает входной процесс одного типа.

Закон поступления заявок – экспоненциальный.

В процессе обслуживания заявки поступают:

- на многоканальное устройство;

- с многоканального на узел В1, если В1 занят, то на узел В2;
