Моделирование пассивных электрических цепей второго порядка

Введение

Цель работы: приобретение навыков графического ввода, редактирования и анализа принципиальных схем с помощью программы MC.

1. Предварительный расчёт.

Резонансная частота и частота свободных колебаний будут равны:

ω0 = 1/√LC = 1/√33пФ*72мкГн = 20,5Мрад/с

α = R/2L = 1500/2*72мкГн = 10,5М

ωс = √

ω0² - α² = √(20,5Мрад/с)² - (10,5М)² = 17,6Мрад/c

Добротность RLC цепи будет равна:

Q = (1/R)* √L/C = (1/1500)* √72мкГн/33пФ = 1

Сопротивление резистора R при добротности Q цепи, равной 0,1 , 2 и 100 будут равны:

Q=0,1; R = (1/ Q)* √L/C = (1/0,1)* √72мкГн/33пФ = 15кОм

Q=2; R = 750 Ом

Q=100; R = 15Ом

Резонансная частота и частота свободных колебаний в Герцах будут равны:

f0= ω0 /2π = 3,3МГц

fC = ωс /2π = 2,8 МГц

Период колебаний на резонансной частоте будет равен:

T0 = 1/f0 = 1/3,3МГц = 0,3мкс

2. Моделирование последовательного колебательного контура.

Соберём схемупоследовательного колебательного контура, (рис.1)

Рис.1

В данной схеме значение величины резистора R1 равно 1500 Ом, значение величины конденсатора С1 равно 33 пФ, а значение индуктивности L1 равно 72мкГн. принципиальный схема частотный многовариантный

Источник импульсного сигнала задан со следующими параметрами:

MODEL = PULSE; VZERO = 1 В; VONE = 0B; P1 = P2 = 100n; P3 = P4 = 3100n; P5 = 6200n.

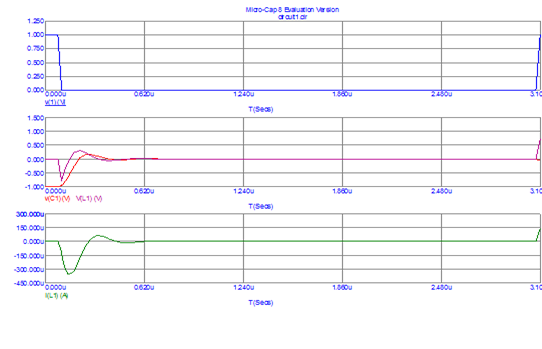

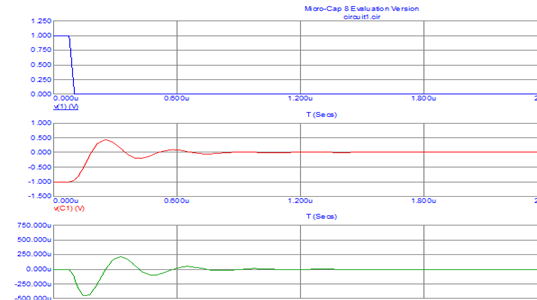

Перейдём к анализу переходных процессов в схеме, указав величину конечного времени анализа, равную 3100n. В качестве переменных, откладываемых по оси Y, зададим функции: V(1), V(C1), I(L1), V(L1). Графики функций V(C1) и V(L1) построим в одном графическом окне. (График 1)

График 1

Как видно из графиков при скачке напряжения на участке 1-2 происходит повышение силы тока, также происходит зарядка конденсатора, резистор набирает сопротивление и в катушке накапливается индуктивность.

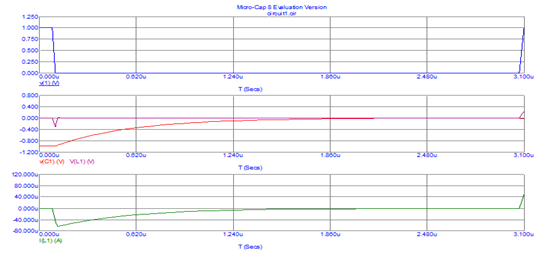

Установить величину сопротивления 15 кОм, рассчитанную для Q = 0.1. Повторим предыдущий пункт. (график 2)

График 2

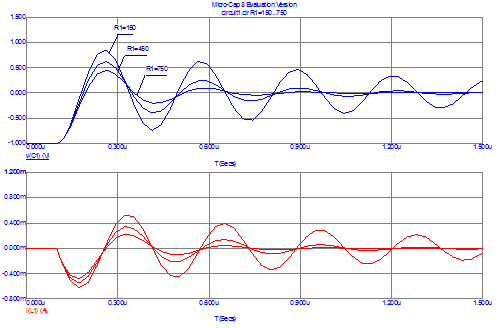

Установим конечное время анализа, равное 1,5u, и, удалив графики V(1) и V(L1), проведём многовариантный анализ переходных процессов в схеме при изменении сопротивления резистора R1 в диапазоне 1500…7500 с шагом 3000.( график 3)

График 3

По графику видно, что наиболее колебательные свойства выражены при R1=150Ом, т.е. чем меньше сопротивление, тем колебательные свойства выражены более сильнее.

Установим величину сопротивления 750 Ом, рассчитанную для Q = 2, и провести анализ переходных процессов, увеличив конечное время анализа до 10/f0 и задав функции V(1), V(C1) и I(L1). (график 4)

График 4

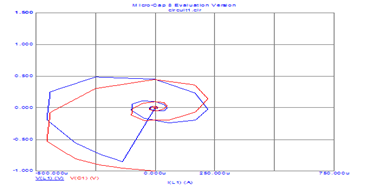

Построим годограф в плоскости (UC, iL), которая носит название плоскости состояния цепи или фазовый портрет цепи. (график 5)

График 5

Данный годограф зависимости (UC,iL), указывает взаимосвязь между UC и iL в любой момент времени.

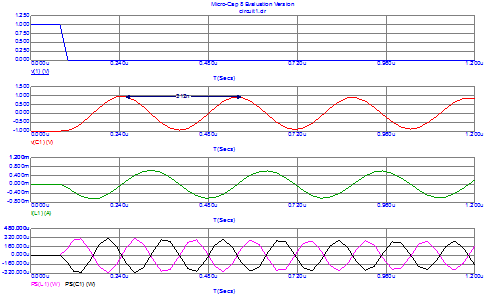

Установим величину сопротивления 15 Ом, рассчитанную для Q = 100. Проведём анализ переходных процессов, уменьшив конечное время анализа до 1,2u и задав функции V(1), V(C1), I(L1), PS(L1) и PS(C1). (график 6)

График 6

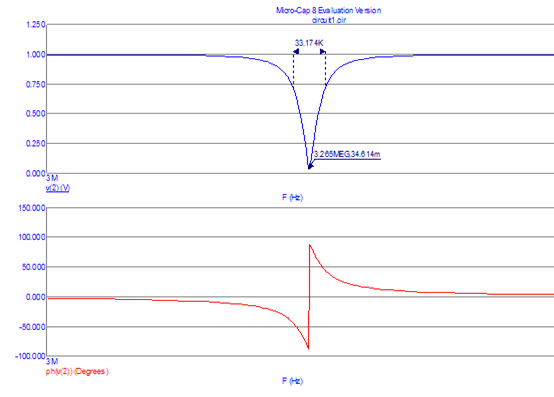

Проведём анализ частотных характеристик RLC-цепи. Для этого в режиме ACукажем частотный диапазон в пределах f0 ± 0,1f0, а в качестве переменных по оси Y зададим выражения: V(2) и ph(V(2)). (график 7)

График 7

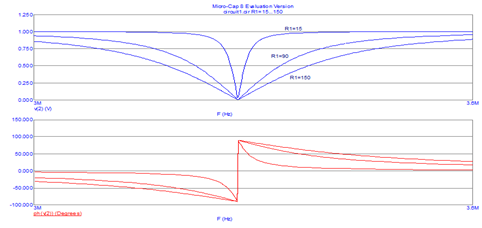

В режиме многовариантного анализа получим графики АЧХ при изменении сопротивления цепи в диапазоне 15 Ом…150 Ом с шагом 75 Ом. (график 8)

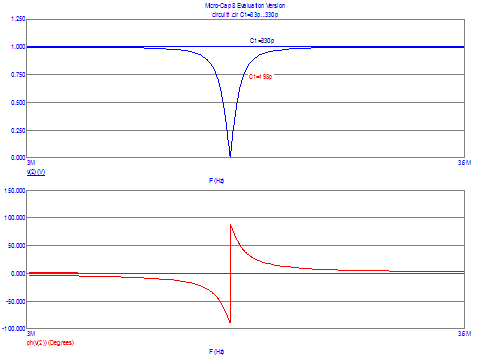

Повторим режим многовариантного анализа, используя в качестве варьируемой величины емкость конденсатора С1, изменяемой в диапазоне 33пФ…330пФ с шагом 165пФ.(график 9)

График 9

2. Моделирование параллельного колебательного контура

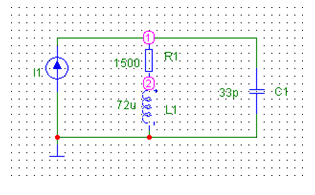

Соберём схему параллельного колебательного контура, (рис.2)

Рис.2 L1 равно 72мкГн.

В данной схеме значение величины резистора R1 равно 1500 Ом,

значение величины конденсатора С1 равно 33 пФ, а значение индуктивности

Источник импульсного сигнала задан со следующими параметрами:

MODEL = PULSE; I1 = 1 мA; I2= 0; TD = 0,1мкс, TR = TF = 0; PW = 3000n; PER= 6000n.

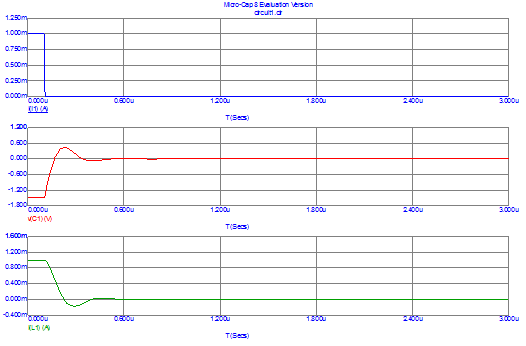

Выполним анализ переходных процессов, указав величину конечного времени анализа, равную 3000n. В качестве переменных, откладываемы по оси Y, зададим функции: I(I1), V(C1), I(L1). (график 10)

График 10

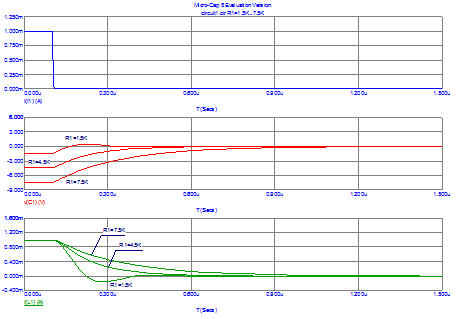

Установим величину сопротивления 15кОм, рассчитанную для Q = 0,1. Установим конечное время анализа, равное 1500n. Проведём многовариантный анализ переходных процессов в схеме при изменении сопротивления резистора R1 в диапазоне 1500Ом…7500Ом с шагом 3000Ом (график 11)

График 11

Установим величину сопротивления 750 Ом, рассчитанную для Q = 2, и проведём анализ переходных процессов, увеличив конечное время анализа до 3000n и задав функции I(I1), V(C1) и I(L1). (График 12)
