Моделирование пассивных электрических цепей второго порядка

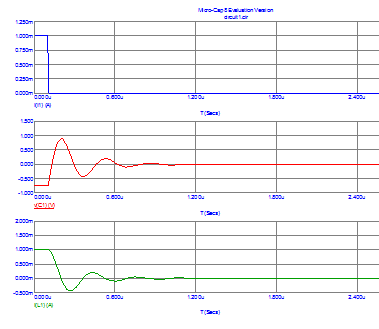

График 12

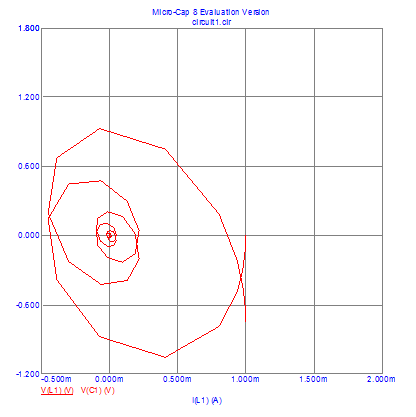

Построим годограф в плоскости (UC, iL). (График 13)

График 13

Установим величину сопротивления 15 Ом, рассчитанную для Q = 100. Проведём анализ переходных процессов, уменьшив конечное время анализа до 1200n и задав функции I(I1), V(C

1), I(L1), PS(L1) и PS(C1). (график 14)

График 14

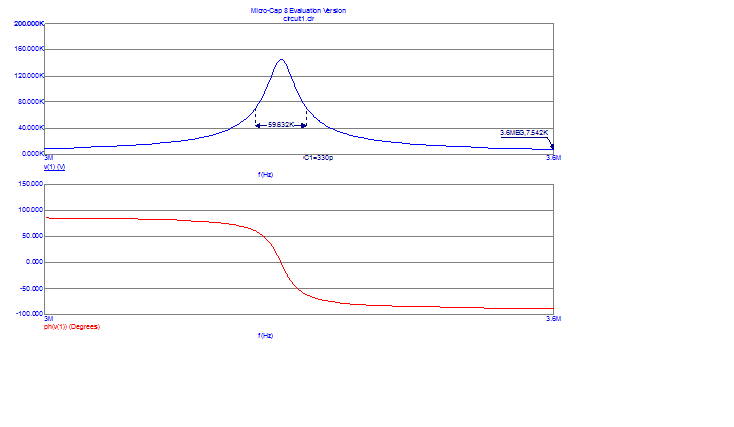

Проведём анализ частотных характеристик RLC-цепи. Для этого в режиме ACукажем частотный диапазон анализа ) в пределах f0 ± 0,1f0, а в качестве переменных по оси Y задать (в разных графических окнах) выражения: V(1) и ph(V(1)). (график 15)

График 15

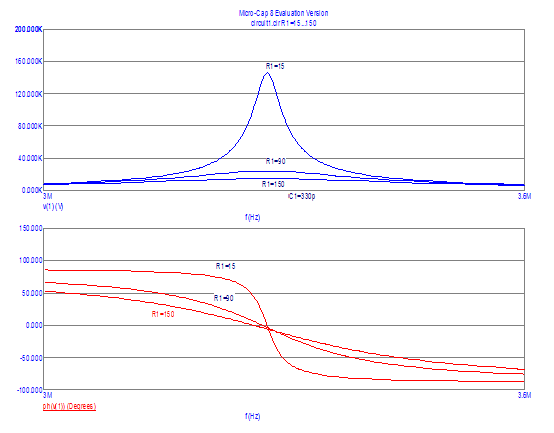

В режиме многовариантного анализа получим графики АЧХ при изменении сопротивления цепи в диапазоне 15Ом…150Ом с шагом 75Ом. (график 16)

График 16

Повторим режим многовариантного анализа, используя в качестве варьируемой величины емкость конденсатора С1, изменяемую в диапазоне 33пФ…330пФ с шагом 165пФ. (график 17)

График 17

Заключение

На данной контрольной работе мы приобрели навыки графического ввода, редактирования и анализа принципиальных схем в режимах анализа переходных процессов (Transient) ичастотного анализа (АС). Познакомились с многовариантным режимом (Stepping). Также научились строить годографы в среде программы MICRO-CAP.
