Работа и устройство процессоров

Так выглядит Socket 775 в закрытом состоянии без установленного процессора. Очень похоже на фотографию Socket 478 CPU, только перевёрнутого вверх ногами и положенного на плату. Почти так оно, в общем-то, и есть: теперь ножки являются частью сокета, а не CPU. С одной стороны, тихий ро

пот некоторых производителей системных плат можно понять: сам сокет, как деталь платы, по всей видимости, стал дороже, да и «нежнее» — случайно зацепив ножки, можно их погнуть. С другой стороны, в конечном итоге мы имеем всего лишь «перераспределение общей ответственности»: раньше о целостности ножек голова должна была болеть у изготовителя CPU, теперь — у изготовителя системной платы. Пользователи же по сути ничего не проиграли и не выиграли: раньше вследствие неаккуратного обращения они могли повредить ножку процессора, теперь — ножку на сокете. Кто ломал — тот будет ломать и дальше, кто соблюдает правила установки — тому, в общем-то, все равно. Кстати, к слову о возможном ущербе: процессоры Pentium 4 в среднем стоят дороже, чем платы для них .

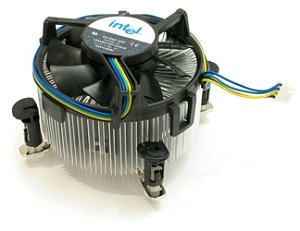

А вот так выглядит кулер, который шел в комплекте поставки референсной системы для платформы Socket 775. Легко заметить основные особенности:

-Радиатор довольно велик по размеру;

-Имеет медный сердечник, не полностью покрывающий верхнюю крышку процессора;

-Размеры крыльчатки также вызывают уважение;

-Крепление в очередной раз кардинально изменилось — теперь кулер крепится непосредственно к системной плате;

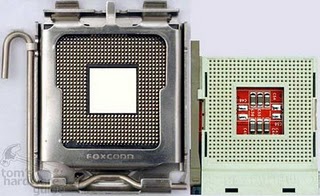

И на последней фотографии. Старый, уже практически ушедшый с продажи S478 и его замена S778.

Гнезда для процессоров.S462(Socket A)

Socket A (Socket 462)

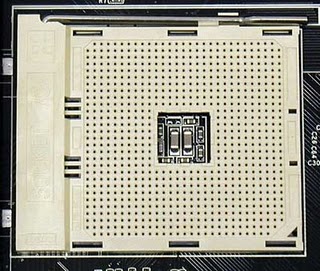

В июне 2000 года компания AMD представила гнездо Socket A (называемое также Socket 462), предназначенное для поддержки процессоров Athlon и Duron версии PGA. Это гнездо разрабатывалось для замены Slot A, используемого изначальным процессором Athlon. В настоящее время в процессорах Athlon и Duron используется встроенная кэш-память второго уровня, поэтому дорогой корпус, предназначенный для первых версий процессора Athlon, больше не нужен. Socket A (Socket 462) содержит 462 контакта и имеет те же размеры, что и Socket 370. Однако поместить процессор для гнезда Socket 370 в Socket A невозможно. Это гнездо поддерживает 32 значения напряжения питания в диапазоне 1,100-1,850 В с шагом 0,025 В (контакты процессора VID0-VID4). Блок регулирования напряжения питания встроен в системную плату. Внешний вид гнезда Socket A (Socket 462) показан на рисунке. Существует в общей сложности 11 заглушенных отверстий, в число которых вошли и два внешних микроотверстия. Эти отверстия используются для правильной ориентации процессора в гнезде во время его установки. Схема расположения выводов Socket A показана на рисунке.

Внимание !Возможность установки микросхемы в тот или иной разъем вовсе не означает, что она будет работать. Для корректной работы более современных версий процессоров Athlon XP требуется другое напряжение питания, а также поддержка BIOS и соответствующий набор микросхем. Как обычно, не забудьте убедиться в том, что существующая системная плата поддерживает устанавливаемый процессор.

Socket 754

AMD Athlon 64, Semrpon . Было 754 ноги. Именно эта платформа дала миру 64-битность. Теперь на процессорах находилась защитная крышка для защиты ядра от скола. Эта платформа сменила Socket A. время Socket

Через некоторое A был снят с производства.

Socket 939

Практически одновременно с 754 сокетом был разработан 939-й. Самые типовые процессоры AMD создавались преимущественно на это гнездо. Athlon 64 FX -55, 57 - были легендарными с прекрасной производительностью.

Socket 940

Серверная платформа, в корне поддерживающая многопроцессорность, что и требуется серверу. Вполне очевидно, что AMD желала сделать Socket 939 новым стандартом. Socket 940, в той или иной мере, вытеснялся, за исключением решений на Opteron. Socket 754 с одноканальным контроллером памяти оставался на рынке, однако он плавно уходил в стадию дешёвых решений. Конечно, техническое различие между Socket 940 и 939 невелико - какие-то контакты. AMD необходимо разделить рынок серверов и потребительских систем - это важно с точки зрения бизнеса. Вспомните путаницу между Athlon XP и MP: потребители знали, что оба этих процессора идентичны и приобретали два Athlon XP для двухпроцессорных систем. К тому же они были (и остаются) существенно дешевле. Платформа на Socket 939 также поддерживает работу шины HyperTransport на частоте 1 ГГц, используя при этом передачу DDR, в отличие от принятой раньше частоты 800 МГц. В результате суммарная (двунаправленная) пропускная способность составляет 8 Гбайт/с, а не прежние 6,4 Гбайт/с. Конечно, здесь необходима поддержка со стороны чипсета, но с этим уже справились nVidia, SiS и VIA. Чипсеты nForce3 250 Ultra, SiS755FX/756 и K8T800 Pro уже готовы для Socket 939. Собственно, поэтому у AMD нет никакой необходимости в разработке своего собственного чипсета.

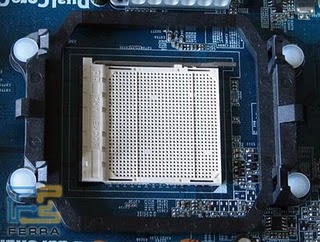

Socket AM2 с DDR2

Теперь процессоры AMD тоже перешли на память DDR2, почти через два года после Intel. Время AMD выбрала очень удачно, поскольку рынок сегодня наводнён недорогой памятью DDR2. Но AMD пошла по другому пути: в отличие от платформы Intel интерфейс памяти интегрирован в процессор, поэтому для перехода на новую платформу уже недостаточно просто сменить чипсет. Перенос интерфейса памяти с северного моста на процессор приводит к следующим проблемам:

-нужно менять процессорное ядро;

-Требуется новый сокет.

Возникает вопрос: почему же AMD ждала именно нынешнего момента, чтобы внедрить технологию DDR2? Мы видим три возможных причины. Память DDR2 в момент своего появления стоила очень дорого, поэтому платформа AMD оказалась бы менее привлекательной по сравнению с Intel. Производители памяти теперь уже стали выпускать модули DDR2 с достаточно высокими скоростями, так что платформа уже не получит снижения производительности из-за высоких задержек памяти DDR2. Интеграция интерфейса DDR2 в процессор ранее не была возможна из-за слишком высокой стоимости или ограничений по числу транзисторов.Socket AM2 имеет точно такое же число контактов, как и оригинальный Athlon 64 на ядре Hammer (Socket 940), но сокеты несовместимы. Новые процессоры AM2 нельзя установить в Socket 940.
