Модели жизненного цикла автоматизированных информационных систем

Для этого процесса должны быть запланированы необходимые ресурсы и технические средства автоматизации.

1.3 Модели жизненного цикла АИС

Модель жизненного цикла – структура, определяющая последовательность выполнения и взаимосвязи процессов, действий и задач, выполняемых на протяжении ЖЦ.

Наибольшее распространение получили две основные модели ЖЦ:

· каскадная модель

(70–85 гг.);

· спиральная модель (86–90 гг.).

1.3.1 каскадная модель

Каскадный способ – разбиение всей разработки на этапы, причем переход с одного этапа на следующий происходит только после того, как будет полностью завершена работа на текущем (рис. 2).

Положительные стороны применения каскадного подхода:

· на каждом этапе формируется законченный набор проектной документации, отвечающий критериям полноты и согласованности;

· выполняемые в логичной последовательности этапы работ позволяют планировать сроки завершения всех работ и соответствующие затраты.

Каскадный подход хорошо зарекомендовал себя при построении информационных систем, для которых в самом начале разработки можно достаточно точно и полно сформулировать все требования. В эту категорию попадают сложные расчетные системы, системы реального времени и другие подобные задачи.

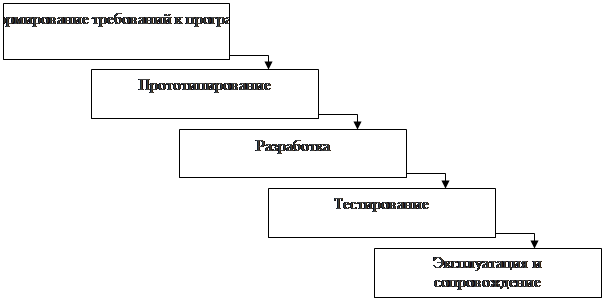

Рис. 2Схема каскадного подхода

Однако реально в процессе создания ИС постоянно возникает потребность в возврате к предыдущим этапам, уточнении или пересмотре ранее принятых решений. Реальный процесс создания информационной системы принимает следующий вид (рис. 3):

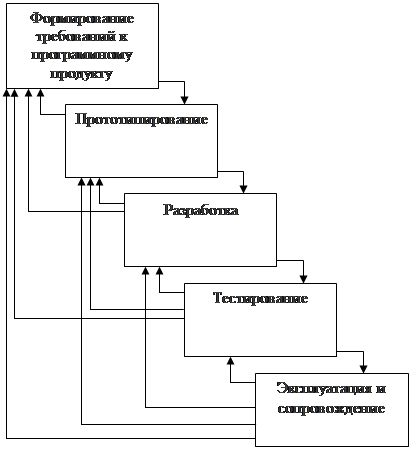

Рис. 3Реальный процесс создания ИС на базе каскадной модели

Одно из использовавшихся в западной литературе названий такой схемы организации работ: «водопадная модель» (waterfall model).

Основным недостатком каскадного подхода является существенное запаздывание с получением результатов. Модели (как функциональные, так и информационные) автоматизируемого объекта могут устареть одновременно с их утверждением. Другой недостаток – такое проектирование информационной системы ведет к примитивной автоматизации (по сути – «механизации») существующих производственных действий работников.

1.3.2 Спиральная модель

В спиральной модели жизненного цикла (рис. 4) делается упор на начальные этапы ЖЦ: анализ и проектирование. Реализуемость технических решений проверяется путем создания прототипов.

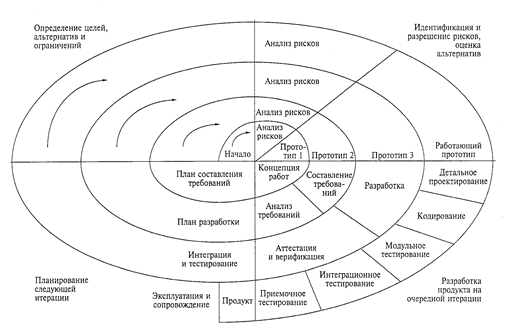

Рис. 4.Спиральная модель

Каждый виток спирали соответствует созданию нового фрагмента или версии информационной системы, на нем уточняются цели и характеристики проекта, определяется его качество и планируются работы следующего витка спирали. Один виток спирали при этом представляет собой законченный проектный цикл по типу каскадной схемы. Такой подход назывался также «Продолжающимся проектированием». Позднее в проектный цикл дополнительно стали включать стадии разработки и опробования прототипа системы. Это называлось: «быстрое прототипирование», rapid prototyping approach или «fast-track».

Однако применение таких методов наряду с быстрым эффектом дает снижение управляемости проектом в целом и стыкуемости различных фрагментов информационной системы. Основная проблема спирального цикла – определение момента перехода на следующий этап. Переход осуществляется в соответствии с планом, даже если не вся запланированная работа закончена. План составляется на основе статистических данных, полученных в предыдущих проектах, и личного опыта разработчиков.

2. CASE-технологии

2.1 Основы методологии проектирования автоматизированных систем на основе CASE-технологий

Возрастающая сложность современных автоматизированных систем управления и повышение требовательности к ним обуславливает применение эффективных технологий создания и сопровождения автоматизированных систем в течение всего жизненного цикла. Такие технологии, базирующиеся на методологиях подготовки информационных систем и соответствующих комплексах интегрированных инструментальных средств, а также ориентированные на поддержку полного жизненного цикла автоматизированной системы или его основных этапов, получили название CASE-технологий и CASE-средств.

Для успешной реализации проекта автоматизированной системы должны быть построены полные и непротиворечивые, функциональные и информационные модели системы управления. Накопленный опыт проектирования указанных моделей показывает, что это логически сложная, трудоемкая и длительная по времени работа, требующая высокой квалификации участвующих в ней специалистов. Однако во многих случаях проектирование автоматизированной системы выполняется в основном на интуитивном уровне с применением неформальных методов, основанных на искусстве, практическом опыте и экспертных оценках. Кроме того, в процессе создания и функционирования АС информационные потребности пользователей могут изменяться или уточняться, что еще более усложняет разработку и сопровождение автоматизированных систем управления. От перечисленных недостатков в наибольшей степени свободны подходы, основанные на программно-технических средствах специального класса – CASE-средствах, реализующих CASE-технологии создания и сопровождения АС.

Под термином CASE (Computer Aided Software Engineering) понимаются программные средства, поддерживающие процессы создания и сопровождения автоматизированной системы, включая анализ и формулировку требований, проектирование прикладного программного обеспечения и баз данных, генерацию кода, тестирование, документирование, обеспечение качества, конфигурационное управление и управление проектом, а также другие процессы. CASE-средства вместе с системным программным обеспечением и техническими средствами образуют полную среду разработки автоматизированной системы.

Одним из базовых понятий методологии проектирования автоматизированной системы является понятие жизненного цикла ее программного обеспечения.

Жизненный цикл программного обеспечения – это непрерывный процесс, который начинается с момента принятия решения о необходимости создания программного обеспечения автоматизированной системы и заканчивается в момент его полного изъятия из эксплуатации

Структура жизненного цикла программного обеспечения базируется на трех группах процессов: основные процессы жизненного цикла программного обеспечения (приобретение, поставка, разработка, эксплуатация, сопровождение); вспомогательные процессы, обеспечивающие выполнение основных процессов (документирование, управление конфигурацией, обеспечение качества, верификация, аттестация, оценка, аудит, решение проблем); организационные процессы (управление проектами, создание инфраструктуры проекта, определение, оценка и улучшение самого жизненного цикла, обучение).
