Расчет мотовила жатки ЖВН-6А

Табл. 2 Технические характеристики жатки ЖВН-6А

Навесная жатка ЖВН-6А (рис.7) включает в себя режущий аппарат 1, мотовило 12, ременно-планчатый транспортер 2, механизм привода, смонтированные на платформе. Платформа представляет собой сварной каркас, обшитый стальным листом. Ветровой щит 10 предотвращает падение скошенной массы с транспортера. По сторонам корпуса закреплены бортовые щиты 3, которые переходят в мысы-делители 14.

Мотовило 12 состоит из вала с крестовинами, к лучам которых прикреплены граблины 13. Подшипники вала мотовила установлены на ползунах, которые можно перемещать вдоль поддержек 7, опирающихся на штоки гидроцилиндров 4. Вал мотовила, снабженный предохранительной муфтой, вращается от вариатора 6.

Длина транспортера 2 меньше длины режущего аппарата. Поэтому слева от транспортера расположено окно 15.

Во время работы корпус жатки опирается на два башмака, установленные под днищем жатки. Башмаки скользят по стерне, копируют рельеф поля и поддерживают режущий аппарат на заданной высоте.

Граблины 13 мотовила 12 захватывают порцию стеблей, подводят их к режущему аппарату 1 и после среза укладывают стебли на транспортер 2. Последний перемещает их влево к окну 15 и сбрасывает их на стерню в виде непрерывного валка.

Ширину валка регулируют, переставляя щиток 11, а высоту среза – копирующие башмаки.

В зависимости от высоты и стояния хлебостоя изменяют положение мотовила по высоте (гидроцилиндрами 4) или его частоту вращения (вариатором 6), а также выносят вперед или сдвигают назад мотовило относительно режущего аппарата. Регулировкой зазоров в режущих парах и центровкой ножа (изменением длины шатуна 5) режущего аппарата добиваются качественного среза стеблей. Минимальная высота среза 100мм.

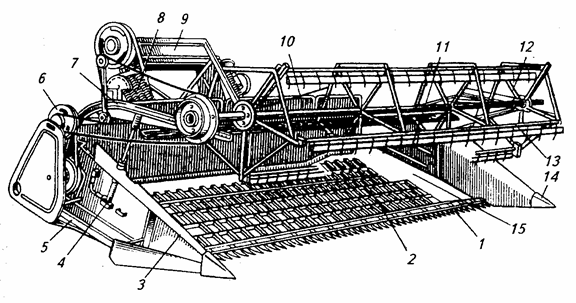

Рис.7 Общий вид жатки ЖВН-6А

3. Конструктивные и технологические особенности агрегатов с аналогичными рабочими органами.

Валковая жатка ЖВН-6 навешивается на комбайны СК-5 и СКД-6. Она имеет шарнирно подвешенный уравновешивающий корпус, автоматически копирующий рельеф поля в продольном и поперечном направлениях на заданной высоте среза. Жатка снабжена обычным пятипланчатым или универсальным эксцентриковым мотовилом и дополнительным оборудованием в виде стеблеподъемников. Применяется в основных зерновых районах.

ЖВН-6А – улучшенная модель жатки ЖВН-6. У неё увеличено выбросное окно, расширена платформа в зоне выбросного окна, установлен ступенчатый (т.е. разной длины ремни) ременно-планчатый транспортер, использовано мотовило повышенной активности и др.

Навесная скоростная жатка шириной захвата 6м ЖНС-6-12 используется для скашивания и укладки в валки хлебной массы на повышенных скоростях с полосы шириной 6 метров при одном проходе и 12 метров при двух. В качестве дополнительного оборудования служат универсальное эксцентриковое мотовило, стеблеподъемники и делители с регулируемыми стеблеотводами. Применяется в районах Казахстана, Юго-востока, и других зонах.

Широковалковая навесная жатка марки ЖШН-6 или ЖШН-6-12 применяется на раздельной уборке зерновых культур в зонах повышенного увлажнения. Технологической особенностью в отличие от базовой модели ЖВН-6 является укладка тонкослойного валка с равномерным распределением срезанных стеблей по его ширине с преимущественным расположением колосьев на поверхности валка. Для этой цели платформа жатки выполнена так, что сбросная кромка и ветровой щит образуют с режущим аппаратом острые углы. Навешивается на комбайны СК-5 и СКД-6.

Навесная унифицированная фронтальная жатка шириной захвата 4 м ЖШУ-4,0 используется в зонах возделывания риса для его скашивания, а также для уборки зерновых культур. Выпускается в двух вариантах – для навески на тракторы ДТ-75 и Т-74. имеет двухножевой беспальцевый режущий аппарат с верхним подвижным и нижним неподвижным ножами. Универсальное эксцентриковое шестилопастное мотовило поднимается гидроцилиндрами плунжерного типа. Гидросистема состоит из двух независимых систем: одна – для подъема и опускания мотовила и платформы жатки, вторая – для изменения частоты вращения мотовила.

Навесная встречно-поточная жатка шириной захвата 5м ЖРК-5 предназначена для скашивания риса, а также зерновых, кормовых трав и их семенников. На ее платформе смонтированы беспальцевый режущий аппарат с двумя подвижными ножами, два ременно-планчатых транспортера, универсальное эксцентриковое мотовило, механизм передачи и гидросистема. Навешивают ее на комбайн СКД-6Р.

Зернобобовые навесные жатки шириной захвата 3,5 и 4,2 предназначены для скашивания и укладки в валок бобовых, крупяных культур, семенников трав и зеленого горошка, могут быть использованы на уборке полеглых зерновых культур. Ранее выпускалась жатка под маркой ЖБА-3,5А. При уборке коротко- и среднестебельной массы ее оборудовали четырнадцатью стеблеподъемниками, а при длинностебельной – семью. При уборке зернобобовых и крупяных неполеглых культур вместо стеблеподъемников использовали обычные запасные пальцы. Ныне выпускаемую рисобобовую жатку ЖРБ-4,2 шириной захвата 4,2м навешивают на самоходный комбайн или трактор тягового класса 1,4 и используют для уборки высокоурожайного риса, зернобобовых и семенников сахарной свеклы. Она снабжена беспальцевым двухножевым режущим аппаратом, стеблеподъемниками и усиленным шестилопастным эксцентриковым мотовилом.
