Расчет мотовила жатки ЖВН-6А

Содержание

Введение

1. Работа мотовила

1.1 Кинематика планки мотовила

1.2 Шаг мотовила

1.3 Уравнения траектории движения планки

1.4 Установка мотовила по высоте

1.5 Вынос вала мотовила

1.6 Коэффициент воздействия мотовила на стебли

1.7 Анализ взаимодействия мотовила и режущего аппарата

1.8 Наклон пальцев параллелограммного мотовила

2. Техническая ха

рактеристика машины

3. Конструктивные и технологические особенности агрегатов с аналогичными рабочими органами.

4. Регулировка жаток

5. Подготовка жатки к работе

6. Агротехнические требования

Список литературы.

ВВЕДЕНИЕ

Сельское хозяйство является важнейшей отраслью народного хозяйства нашей страны. Сельскохозяйственное производство должно удовлетворять растущие потребности населения в питании, а промышленность – в сырье.

Поэтому главной задачей промышленности страны является совершенствование тракторов и специальных механизмов к ним. Наиболее эффективное и правильное использование современной сельскохозяйственной техники возможно лишь при глубоком знании устройства и регулировок машин, а также правил их эксплуатации.

В данной курсовой работе целью является расчет мотовила жатки ЖВН-6А. В работе показан каждый шаг по выполнению расчета, а также затронуты темы принципы работы валковых жаток, конструктивные и технологические особенности агрегатов, регулировки жаток и агротехнические требования.

1. Работа Мотовила

Исходные данные. Состояние хлебостоя и регулировочные параметры мотовила приведены в табл. 1(Взяты для культуры - рожь). Радиус мотовила r=0,725м, число планок его z=5.

Табл.1 Исходные данные к анализу работы мотовила.

1.1 Кинематика планки мотовила.

Мотовило предназначено для подвода стеблей к ножу, направления их после среза на транспортирующие устройства и освобождения режущего аппарата для приёма новых стеблей.

В процессе работы планки мотовила радиусом r равномерно вращаются вокруг горизонтальной оси с угловой скоростью ω и одновременно участвуют в поступательном движении вместе с машиной со скоростью υм:

В связи с этим траектория движения планки будет представлять собой циклоиду (рис 1),форма которой зависит от соотношения окружной и поступательной скоростей λ= ω r/υм =u/υм. При λ<1 она будет укороченной, а при λ>1 – удлиненной. При этом путь, пройденный машиной за один оборот мотовила

so= υм2π/ω или so= 2π r/λ. =2*3,14*0,725/1,6=2,846м (1)

Чтобы мотовило было работоспособным, его планки должны совершать движение по удлиненным циклоидам. Обычно значение λ принимают в пределах 1,5…1,7. При λ>1,7 планки, ударяя по колосу, могут вымолачивать зерно, создавая потери. А при λ<1,5, наоборот, мотовило будет захватывать мало стеблей, и большая часть стеблестоя не будет подвергаться его воздействию.

Т.к. λ=1,6, а υм=10км/ч, то ω=1,6*10/0,725=22,068

1.2 Шаг мотовила

Шагом мотовила называется расстояние между одинаковыми точками двух циклоид, описанных одноименными точками соседних планок. Зная число планок z (рис.1) и перемещение машины за время одного оборота мотовила so, находим значение шага sx:

Sx= so/z или sx=(2π/z )r=2,846/5=0,569м (2)

Шаг мотовила прямо пропорционален радиусу мотовила r и обратно пропорционален числу планок z и отношению скоростей λ.

Выражая sx и r в метрах, находим число ударов R планками на 1 м пути движения жатки:

R= 1/ sx = zλ/(2πr)=1,757 (3)

Число ударов R оказывает большое влияние на вымолот зерна из колоса. Для сокращения числа ударов, а следовательно, и потерь зерна прибегают к использованию мотовил с уменьшенным числом планок. Это особенно важно для жаток, работающих на повышенных скоростях.

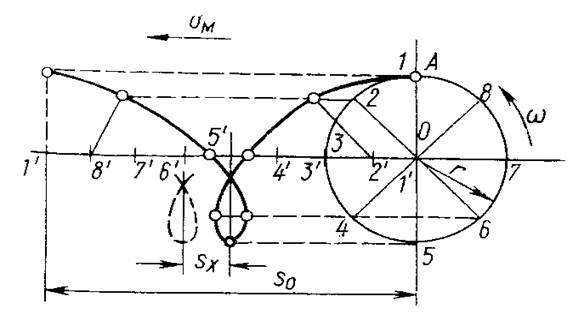

Рис.1 Траектория движения точек планки мотовила

1.3 Уравнения траектории движения планки.

Для уяснения общего характера работы мотовила и составления уравнений траектории движения его планки рассмотрим перемещение произвольной планки Ао относительно стоящего на корню хлеба (рис. 2). При этом введем следующие обозначения: О - начало прямоугольной системы координат; OX – горизонтальная ось координат, совпадающая с поверхностью поля и направленная в сторону движения машины; OY – вертикальная ось координат, проходящая через центр мотовила; Co – центр мотовила в начальном положении; Ао – начальное горизонтальное положение планки; hc – высота среза растений; h - высота установки мотовила над режущим аппаратом; r – радиус мотовила; l – высота стеблестоя.

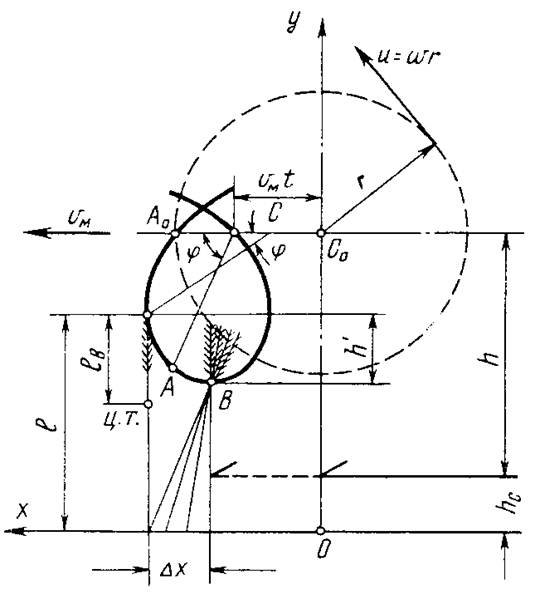

Рис.2 Схема работы мотовила

Пусть за время t=2сек. машина продвинулась вперед со скоростью υм на расстояние CoC= υм t=10*0,0055=0,055. За то же время планка Ао перейдет в положение А, повернувшись на угол φ=ω t=44,136. Тогда координаты точки А в принятой системе координат будут

X= CoC+ACcos ωt.

Y= OCo -ACsin ωt.

Учитывая, что АС=r, CoC= υм t и ОС=h+hc, получим уравнения траектории, описываемой точкой А планки мотовила:

X= υм t + r cos ωt=0,055+0,725* cos44,136=0,5747 (4)

Y= (h+hc)-r sin ωt=(1,453+0,2)- 0,725* sin44,136=1,147 (5)

1.4 Установка мотовила по высоте

Правильно установленное по высоте мотовило должно обеспечить выполнение двух требований: не отклонять стебли в сторону движения машины и не переваливать их через планки.

Чтобы планка подводила стебли к ножу, она должна на некотором участке Δx (рис.2) двигаться навстречу ему. Горизонтальная составляющая окружной скорости её будет направлена при этом в сторону, обратную движению машины, т.е.

ux<0 или ux=dx/dt= υм- rω sin ωt<0.

При выполнении условия λ>1 скорость ux постоянно будет уменьшаться и при некотором угле поворота планки φ1= ωt1 станет равной нулю, а потом приобретет обратный знак.

Определим угол φ1, соответствующий точке А1, имеющей скорость ux=0:

υм- rω sin φ1=0, (6)

откуда

sin φ1=1/λ

и

φ1= ωt1= arcsin1/λ. (7)

Для выполнения первого требования необходимо, чтобы в момент вхождения в хлебную массу скорость планки ux=0. Следовательно, мотовило по высоте надо устанавливать так, чтобы точка А1 находилась на уровне высоты стеблестоя l.
