Одноэтажное производственное здание

Содержание

1. Краткие сведения о технологическом процессе

2. Общая характеристика промышленного здания

3. Конструктивная характеристика основных конструкций здания

3.1 Фундаменты

3.2 Колонны

3.3 Фундаментные и подкрановые балки

3.4 Балки

3.5 Фонари.

3.6 Плиты покрытия

3.7 Стены

3.8 Кровля

3.9 Полы. Экспликация полов

3.10 Окна. Двери.

Ворота. Спецификация элементов заполнения проёмов

4. Наружная и внутренняя отделка здания

5. Инженерное оборудование.

6. Спецификация сборных индустриальных элементов

7. Охрана окружающей среды

Литература

1. Краткие сведения о технологическом процессе

Для осуществления операций по перемещению грузов используются мостовой кран и подвесной кран. Мостовой кран грузоподъемностью 10т. Они перемещаются по рельсам. В конце пути предусмотрены стальные опоры – ограничители, снабженные амортизаторами, буферами из деревянного бруса. Расстояние от оси здания до оси путей 750мм. Под рельсы укладывается упругая прокладка. Подвесной кран грузоподъемностью 2т. Состоит из легкого моста или несущей балки, подвешиваемой к несущей конструкции покрытия здания (балке), двух или четырех котковых механизмов передвижения по подвесным путям и электростали, перемещающейся по нижней полке мостовой балки. Расстояние от оси здания до оси путей 1500мм.

2. Общая характеристика промышленного здания

Здание запроектировано в соответствии с технологическим процессом. Проектируемое здание имеет прямоугольную форму 30,5×60м. Здание теплое с перепадом высот. Здание одноэтажное двухпролетное. Пролеты шириной: 12м, высота пролета 9,6м; 18м высота пролета 8,4м. Здание оборудовано подвесным и мостовыми кранами. Для освещения в здании предусмотрено раздельное остекление, светоаэрационные фонари, они также служат для вентиляции здания. Вентиляция в здании естественная. При пожаре эвакуация людей производится через ворота, расположенные в торцах здания. Каркас здания сборный железобетонный. В проектируемом здании принята 2-х слойная кровля из полимернаплавляемого материала.

Шаг колонн крайнего ряда 6м. и среднего ряда 6м. Долговечность 2-ая группа. Здание 1-ой степени огнестойкости. В проектируемом здании пространственная жесткость обеспечивается каркасом.

Технико-экономические показатели

1 Общая площадь здания:

Аобщ.=LxB=30,5×60=1830

2 Рабочая площадь здания:

Араб.= Аобщ-Ак =1830-11,34=1818,66

3 Рабочий объем:

Vp1= A раб. Х H1=1818,669,6=17459,14

Vp2= A раб. Х H2=1818,668,4=15276,74

Vp=Vp1 + Vp2=32735,88

4. Строительный объем здания:

Vстр = Аобщ. Hср=18309,0=16470

4 Объемно-планировочные коэффициенты:

К1= A раб./ Аобщ=0,99

К2= Vстр./ Аобщ=9

3. Конструктивная характеристика основных конструкций зданий

3.1 Фундаменты

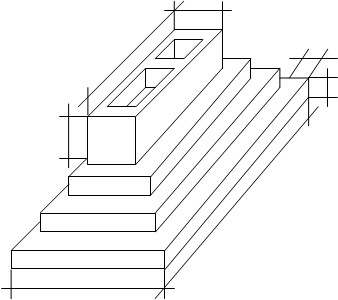

В проектируемом здании под колонны приняты монолитные фундаменты стаканного типа. Верх фундамента расположен на отметке -0.150мм ниже отметки чистого пола. Под колонны крайнего ряда запроектирован двухступенчатый фундамент, среднего ряда трехступенчатый, под фахверковые колонны применен одноступенчатый фундамент. Глубина заложения фундаментов:

- под колонны крайнего ряда –1,800;

- под колонны среднего ряда – 2,100;

- под фахверковые колонны – 1,300;

ФМ-3

ФМ-1

ФМ-4

ФМ-2

Рисунок 1.

3.2 Колонны

В проектируемом здании применены колонны различного сечения для зданий с мостовым краном до 10т и подвесным оборудованием до 2т. Высота колонн первого пролета от уровня чистого пола 9,6м; высота колонн второго пролета от уровня чистого пола 8,4м. В торцах здания предусмотрены фахверковые колонны для первого пролета сечением 400×300м; для второго пролета сечением 400×300мм, которые устанавливаются с шагом 6м. Фахверковые колонны предназначены для крепления стеновых панелей и восприятия ветровой нагрузки.

Рисунок 2.

3.3 Фундаментные балки и подкрановые балки

В проектируемом здании приняты фундаментные балки трапецевидного сечения марок: ФБ 6-48, ФБ 6-46 и ФБ 6-47. Верх фундаментной балки расположен на отметке – 0.030. По верху фундаментной балки укладывают горизонтальную гидроизоляцию из цементного раствора толщиной 30мм, под балку выполняют подсыпку из крупнозернистого песка.

Рисунок 3.

Подкрановые балки.

В проектируемом здании для работы мостового крана и обеспечения пространственной жесткости, применяют ж/б подкрановые балки таврового сечения. В целях безопасности эксплуатации мостового крана на подкрановых балках предусмотрены подкрановые упоры, по балкам укладывают крановые рельсы для перемещения мостового крана.

Страница:  1  2  3
