Исследование разрушения бетона электрическим взрывом проводников с целью его утилизации

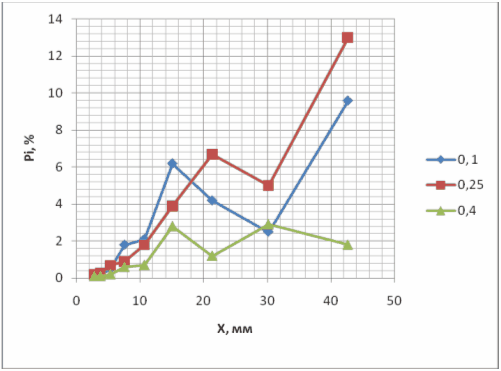

Рисунок 22 - Частные гранулометрические характеристики продуктов разрушения бетона при взрыве медных проводников разных диаметров
На частной гранулометрической характеристике (рис. 22) наблюдается локальный максимум в области фракций 10–25 мм. Этот максимум объясняется исходными размерами крупного заполнителя (10–25 мм
) – щебня, использованного при изготовлении модельных образцов. Крупный заполнитель является наиболее прочным компонентом в бетонных образцах и при взрыве он освобождается от скрепляющей песчано-цементной смеси.
При разрушении бетона вероятность выхода фракций, соответствующих размерам исходных частиц заполнителя больше вероятности появления вновь образовавшихся частиц.
2.3 Анализ гранулометрических характеристик продуктов электрического взрыва проводников из разных металлов
Во второй серии экспериментов исследовалось влияние материала проводников на характер разрушения бетона. В опытах использовались медные, нихромовые и манганиновые проводники диаметром 0,4 мм. Параметры ГИТ не изменялись.
Характеристики металлов:
Медь - мягкий, ковкий металл красного цвета, в изломе розовый, при просвечивании в тонких слоях зеленовато-голубой. Удельное электрическое сопротивление ρ=0,0172*10-6 Ом*м.
Манганин - МНМц-3-12 (80%Cu, 3%Ni, 12%Mn). Достаточно дешевый сплав, отличающийся высоким удельным сопротивлением ρ=0,43 -0,51*10-6 Ом*м.
Манганин основной материал для электроизмерительных приборов и образцовых сопротивлений — эталонов магазинов, мостовых схем, шунтов, дополнительных сопротивлений приборов высокого класса точности.
Нихром - общее название группы сплавов, состоящих, в зависимости от марки сплава, из 55—78 % никеля, 15—23 % хрома, с добавками марганца, кремния, железа, алюминия. Удельное электрическое сопротивление ρ=1,05-1,4*10-6 Ом*м.
На осциллограммах тока и напряжения наблюдается различие во времени начала взрыва проводников из разных материалов. Взрыв проводников из нихрома и манганина происходит в первом полупериоде разрядного тока, в то время как медный проводник взрывается во втором полупериоде.
Результаты – в таблицах 8,9 и на рисунках 23,24.
Таблица 8 - Суммарные характеристики крупности продуктов разрушения бетона при ЭВ различных проводников d=0,4 мм, %.
|
X,мм |
медный |
нихром. |
манганинов. |
|
2,8 |
100 |
100 |
100 |
|
3,77 |
99,9 |
99,9 |
99,9 |
|
5,33 |
99,8 |
99,8 |
99,8 |
|
7,54 |
99,5 |
99,5 |
99,5 |
|
10,67 |
99 |
97,5 |
97 |
|
15,09 |
98 |
96 |
95 |
|
21,34 |
95 |
92 |
93,5 |
|
30,18 |
94 |
89 |
90,5 |
|
42,68 |
91 |
84 |
86 |
|
60,36 |
89,5 |
71 |
68,5 |

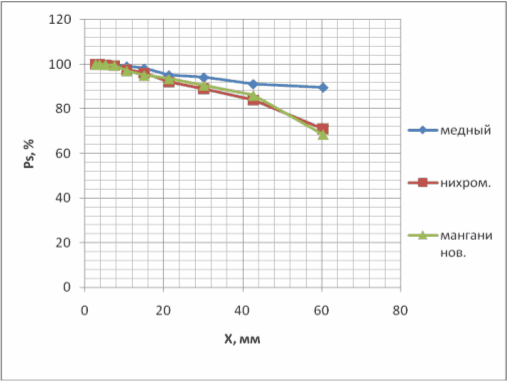

Рисунок 23 - Суммарные гранулометрические характеристики продуктов разрушения бетона при взрыве проводников из разных материалов
Таблица 9 - Частные характеристики крупности продуктов разрушения бетона в области от 2,2 до 45мм при ЭВ различных проводников, %.
|
X,мм |
медные |
нихром. |
манганин. |
|
2,8 |
0,2 |
0,1 |
0,05 |
|
3,77 |
0,05 |
0,2 |
0,1 |
|
5,33 |
0,1 |
0,3 |
0,2 |
|
7,54 |
0,2 |
0,6 |
0,5 |
|
10,67 |
0,7 |
2 |
1,5 |
|
15,09 |
2,8 |
3,4 |
3 |
|
21,34 |
1,2 |
3,6 |
3,9 |
|
30,18 |
2,8 |
4,3 |
4,5 |
|
42,68 |
1,8 |
9,2 |
17,5 |
