Возведение кирпичного здания
7.1 Схема организации рабочего места каменщика
Производительность труда каменщиков в большой степени зависит от правильной организации рабочего места.
Рабочее место каменщиков состоит из рабочей зоны, зоны складирования материалов и зоны для прохода рабочих. Вдоль стены располагается рабочая зона шириной 60 - 70 см, по которой перемещаются каменщики, выполняя рабочие операции.
За рабочей зоной располагается зона складирования материалов шириной 1,1 - 1,6 м. Материалы в этой зоне располагают таким образом, чтобы их удобнее подавать на стену. Пирамидки с кирпичом чередуют с ящиками с раствором. Ящики с раствором короткой стороной располагают параллельно стене. Такое расположение ящиков сокращает затраты труда при перелопачивании и наборе раствора из ящиков. Расстояние между ящиками с раствором от 2,2 - 3,6 м.
При кладке стен с проемами ящики с раствором располагают напротив проемов, а кирпич - напротив простенков. Такое расположение материалов снижает большую трудоемкость по подаче кирпича на стену. Остальная часть ширины подмостей или лесов отводится под зону для перехода рабочих.
7.2 Способы укладки кирпича в стену
Укладка кирпича в стену производится вприжим, вприсык, с подрезкой и в полуприсык. На выбор способа влияют пластичность раствора, вид кирпича, сезон работы и требования к чистоте лицевой стороны кладки.
Способом вприжим выкладывают с полным заполнением швов на жестком растворе в тех случаях, когда кладка выполняется "под расшивку" или "вподрезку". Этим способом укладывают ложковые и тычковые ряды кладки. Кладка, выложенная этим способом, получается большей плотности и прочности с полным заполнением швов раствором. Однако при выполнении кладки этим способом каменщик выполняет большее количество приемов, чем при производстве кладки другими способами, и поэтому кладка кирпича - "вприжим" наиболее трудоемка.
Способом "вприсык" выполняют кладку на пластичных растворах с неполным заполнением швов, т. е. "впустошовку".
Укладку кирпича "вприсык с подрезкой" применяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с расшивкой их. Способом "в полуприсык" укладывают кирпичи в забудку. Каменщик укладывает одновременно по два кирпича двумя руками. Частично не заполненные раствором вертикальные швы заполняют при расстилании раствора для укладки следующего ряда.
7.3 Обеспечение правильности кладки, инструменты для производства кирпичной кладки
Кирпичная кладка конструкций должна выполняться в соответствии с требованиями СНиП III-17-78 [3]. По мере возведения каменных конструкций осуществляется контроль качества кладки - при этом проверяются:
- вертикальность, горизонтальность и прямолинейность поверхностей кладки;
- прямоугольность углов здания и примыканий стен;
- правильность перевязки швов, полноту заполнения их и размеры.
Вертикальность кладки проверяется по отвесу или теодолитом. Отвес (ГОСТ 7948-7) применяют массой 600 г.
Горизонтальность кладки проверяют правилом и уровнем или нивелиром.
Прямолинейность поверхностей проверяется рейкой с уровнем.
Деревянными угольниками проверяется правильность закладки углов и примыканий стен.
Правильность перевязки швов проверяется визуально.
Полноту заполнения швов раствором проверяют, вынимая в разных местах отдельные кирпичи выложенного ряда.
Размеры швов определяются металлическим метром.
Горизонтальность ряда при кладке обеспечивается шнуром-причалкой, шнур-причалка представляет собой крученый шнур 2-3 мм, который крепится к жестким порядовкам. Инвентарные порядовки из металлического уголка 50х50х5 мм или деревянных реек сечением 50х50 мм, длиной 1,5-2,0 м устанавливаются по отвесу и нивелиру в углах здании и через 12,0 м по длине стен.
Кельма для каменных работ применяется для разравнивания раствора на стене, заполнения вертикальных швов раствором, подрезки раствора. Молоток-кирочка используется для рубки и простой тески кирпича. Лопата растворная предназначается для перелопачивания раствора в ящике, подачи и расстилания раствора на стене.
Расшивка стальная используется для придания швам кладки фигурной формы.
7.4 Монтаж сборных железобетонных конструкций
При возведении кирпичных зданий монтируют сборные элементы: крупнопанельные перегородки, плиты перекрытий, лестничные марши и площадки, балконные плиты.
К монтажу перегородок приступают после возведения наружных и внутренних стен этажа. Монтаж перегородок начинают с разметки мест их установки. Для удобства ведения работ на стенах наносят краской одну из граней перегородки. Подъем перегородок осуществляют универсальной четырехветвевой траверсой. Крепление перегородок к стенам производится вилочными скобами.
Монтаж плит перекрытия производят после того, как возведены стены до проектной отметки, смонтированы крупнопанельные перегородки и поданы на этаж материалы для выполнения работ внутри здания. Строповку плит производят четырехветвевым стропом. Укладку плит производят по слою раствора. При укладке плит проверяют горизонтальность потолка. При отклонениях, превышающих ±5 мм, плиту поднимают, исправляют растворную постель - и устанавливают заново. Продольные швы между плитами заделывают раствором. В пустотных плитах в торцах, опираемых на наружные стены, пустоты заделывают бетонной смесью или готовыми бетонными пробками.
Лестничные марши и площадки монтируют параллельно с возведением кирпичных стен. Промежуточную площадку и марш устанавливают по ходу кладки внутренних стен лестничной клетки. По окончании кладки стен этажа монтируют вторую площадку и марш.
К монтажу балконных плит приступают после монтажа плит перекрытия. Монтаж начинают с разбивки положения их.
Строповку плит осуществляют четырехветвевым стропом. Укладывают плиты по слою раствора. Правильность положения плиты определяется по рискам и шнуру-причалке, горизонтальность - правилом с уровнем в двух перпендикулярных направлениях.
8. Подмости для производства кирпичной кладки
Подмости применяют при высоте этажа менее 5,0 м для кладки второго и последующих ярусов.

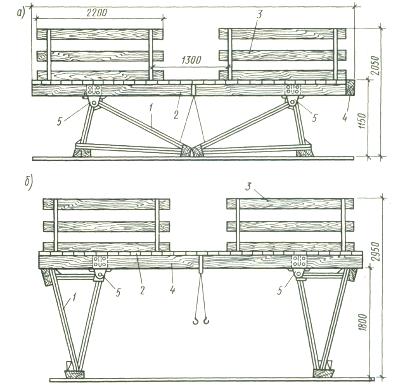

С применением монтажных кранов при строительстве кирпичных зданий стали широко использоваться панельные и блочные подмости. Из панельных подмостей наиболее часто применяются шарнирно-панельные конструкции Карачаровского завода (Главмосстроя) и шарнирно-панельные с треугольными металлическими откидными опорами. Шарнирно-панельные подмости с треугольными металлическими откидными опорами состоят из прогонов с рабочим настилом, опирающимся на две металлические треугольные рамы. Треугольные рамы поворачиваются вокруг шарнира и обеспечивают подмостям разную высоту. В первом положении подмости имеют высоту 1,15 м и используются для кладки второго яруса. Для кладки третьего яруса подмости поднимают башенным краном, треугольные рамы при этом поворачиваются вокруг шарниров и занимают вертикальное положение с отметкой настила 2,05 м. Ширина подмостей 2,4 м, длина 5,5 м. Несущая способность 400 кг/м2. Масса подмостей 733 кг
 |
