Трехфазные цепи

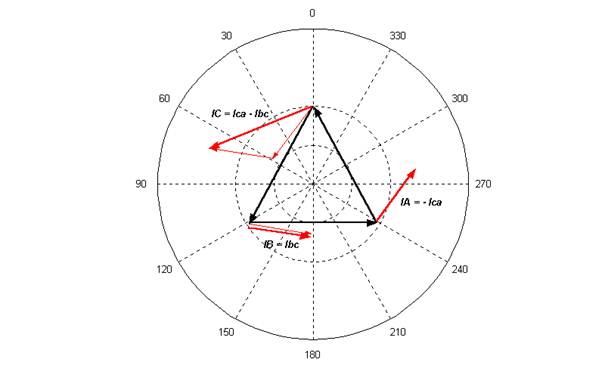

Соединение звезда \ треугольник, симметричная нагрузка, обрыв фазы «а-в»:

%Фазные ЭДС:

EA=100*exp(j*0); EB=100*exp(-j*2*pi/3); EC=100*exp(j*2*pi/3);

Zab=1e+100; Zbc=2+j*0.3; Zca=2+j*0.3;

%Линейные напр:

Uab=EA-EB = 150 + j*86.6

Ubc=EB-EC = 0 -j*173.21

Uca=EC-EA = -150 + j*86.6

Iab=Uab/Zab = 1.5000e-098 + j*8.6603e-099

Ibc=Ubc/Zbc = -12.7045 - j*84.6969

Ic

a=Uca/Zca = -66.9974 + j*53.3509

Ia=Iab-Ica = 66.9974 - j*53.3509

Ib=Ibc-Iab = -12.7045 - j*84.6969

Ic=Ica-Ibc = -54.293 + j*138.05

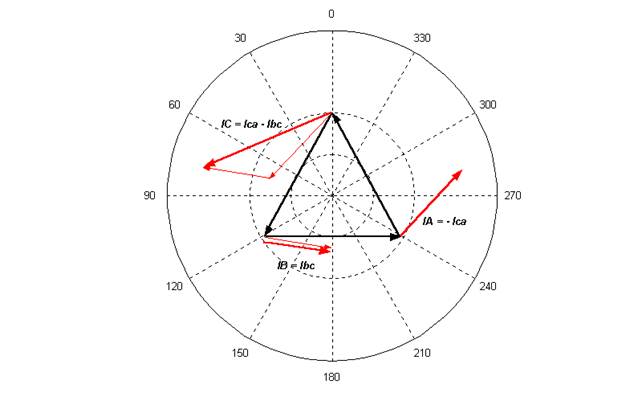

Соединение звезда \ треугольник, не симметричная нагрузка, обрыв фазы «а-в»:

%Фазные ЭДС:

EA=100*exp(j*0); EB=100*exp(-j*2*pi/3); EC=100*exp(j*2*pi/3);

Zab=1e+100; Zbc=2+j*0.3; Zca=1.5+j*0.4;

%Линейные напр:

Uab=EA-EB = 150 + j*86.6

Ubc=EB-EC = 0 -j*173.21

Uca=EC-EA = -150 + j*86.6

Iab=Uab/Zab = 1.5000e-098 + j*8.6603e-099

Ibc=Ubc/Zbc = -12.7045 - j*84.6969

Ica=Uca/Zca = -78.9871 + j*78.7983

Ia=Iab-Ica = 78.9871 - j*78.7983

Ib=Ibc-Iab = -12.7045 - j*84.6969

Ic=Ica-Ibc = -66.283 + j*163.50

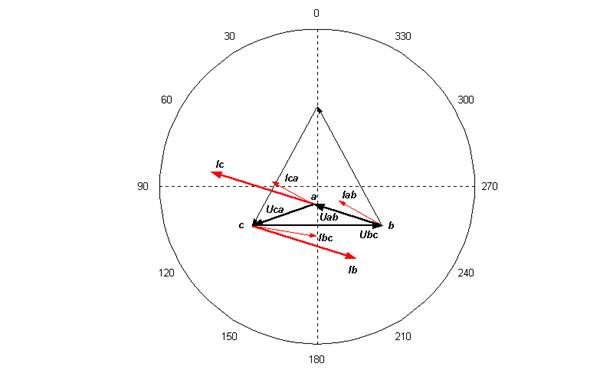

Соединение звезда \ треугольник, симметричная нагрузка, обрыв линейного провода «А»:

%Фазные ЭДС:

EA=100*exp(j*0); EB=100*exp(-j*2*pi/3); EC=100*exp(j*2*pi/3);

Zab=2+j*0.3; Zbc=2+j*0.3; Zca=2+j*0.3;

%Линейные напр:

Ubc=EB-EC = 0 - j*173.21

Uca=-Ubc/2 = 0 + j*86.6025

Uab=-Ubc/2 = 0 + j*86.6025

Iab=Uab/Zab = 6.3523 + j*42.3484

Ibc=Ubc/Zbc = -12.7045 - j*84.6969

Ica=Uca/Zca = 6.3523 + j*42.3484

Ia=Iab-Ica = 0

Ib=Ibc-Iab = -19.057 - j*127.05

Ic=Ica-Ibc = 19.057 + j*127.05

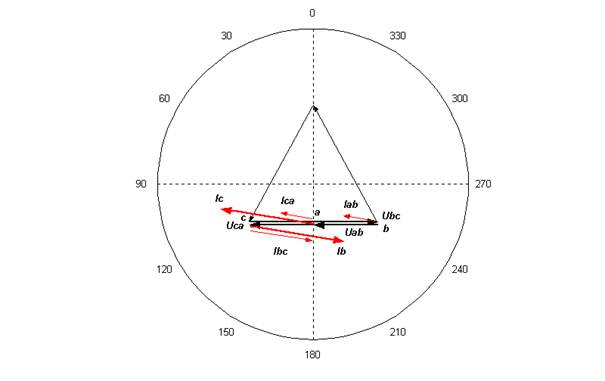

Соединение звезда \ треугольник, не симметричная нагрузка, обрыв линейного провода «А»:

%Фазные ЭДС:

EA=100*exp(j*0); EB=100*exp(-j*2*pi/3); EC=100*exp(j*2*pi/3);

Zab=1.5+j*0.3; Zbc=2+j*0.3; Zca=1+j*1;

%Линейные напр:

Ubc=EB-EC = 0 - j*173.21; Icb=-Ubc/(Zca+Zab) = 28.3585 + j*54.5356

Uca=Icb*Zca = -26.1771 + j*82.8941

Uab=Icb*Zab = 26.1771 + j*90.3110

Iab=Uab/Zab = 28.3585 + j*54.5356

Ibc=Ubc/Zbc = -12.7045 - j*84.6969

Ica=Uca/Zca = 28.3585 + j*54.5356

Ia=Iab-Ica = -3.5527e-015

Ib=Ibc-Iab = -41.063 - j*139.23

Ic=Ica-Ibc = 41.063 + j*139.23
