Способы хищения электроэнергии

Наладка

При наладке схемы соблюдайте осторожность! Помните, что не вся низковольтная часть схемы имеет гальваническую развязки от электрической сети! Не рекомендуется в качестве радиатора для транзисторов использовать металлический корпус устройства. Применение плавких предохранителей — обязательно! Накопительные конденсаторы работают в предельном режиме, поэтому перед включением устройства

их нужно разместить в прочном металлическом корпусе.

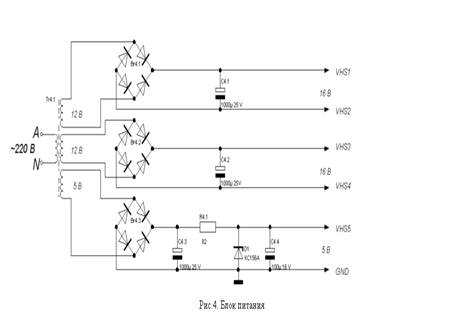

Низковольтный блок питания проверяют отдельно от других модулей. Он должен обеспечивать ток не менее 3 А на выходах 16 Б, а также 5 Б для питания системы управления.

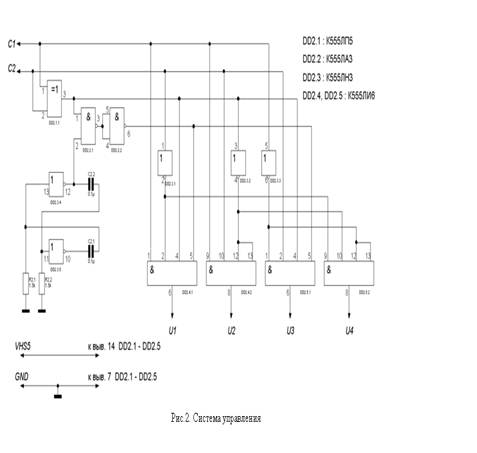

Затем налаживают генератор, отключив силовую часть схемы от электросети. Генератор должен формировать импульсы амплитудой 5 В и частотой около 2 кГц. Скважность импульсов приблизительно 1/1. При необходимости для этого подбирают конденсаторы С2.1, С2.2 или резисторы Е2.1, Е2.2. Логический блок системы управления при условии правильного монтажа наладки не требует. Желательно только убедиться с помощью осциллографа, что на выходах Ul—U4 есть сигналы прямоугольной формы.

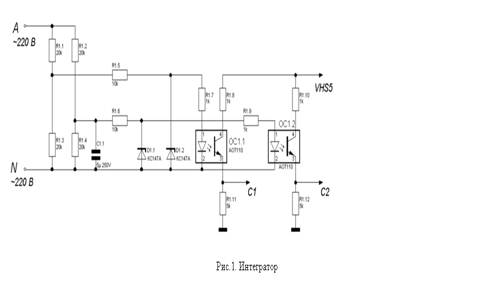

Интегратор проверяют двулучевым осциллографом. Для этого общий провод осциллографа соединяют с нулевым проводом электросети (N), провод первого канала подсоединяют к точке соединения резисторов Е1.1 и Е1.3, а провод второго канала — к точке соединения Е1.2 и Е1.4. На экране должны быть видны две синусоиды частотой 50 Гц и амплитудой около 150 Б каждая, смещенные между собой по оси времени на угол х/2. Далее проверяют наличие сигналов на выходах С1 и С2. Для этого общий провод осциллографа соединяют с точкой GND устройства. Сигналы должны иметь правильную прямоугольную форму, частоту также 50 Гц, амплитуду около 5 В и также должны быть смещены между собой на угол х/2 по оси времени. Если фазосмещение сигналов отличается от х/2, то его корректируют подбирая конденсатор С1.1.

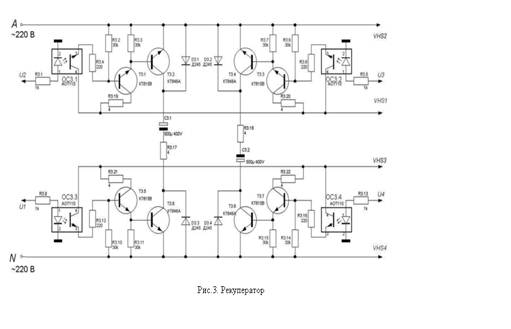

Настройка ключевых элементов рекуператора заключается в установке тока базы транзисторов Т3.2, Т3.4, Т3.6, Т3.8 на уровне не менее 1.5 - 2 А. Это необходимо для насыщения этих транзисторов в открытом состоянии. Для настройки рекомендуется отключить рекуператор от системы управления (выходы U1-U4), и при настройке каждого каскада подавать напряжение +5 Б на соответствующий вход рекуператора U1-U4 непосредственно с блока питания. Ток базы устанавливают поочередно для каждого каскада, подбирая сопротивление резисторов Е.3.19 -R3.22 соответственно. Для этого может потребоваться еще подбор Е.3.4, Е.3.8, Е.3.12, Е.3.16 для соответствующего каскада. После отключения напряжения на входе ток базы ключевого транзистора должен уменьшаться почти до нуля (несколько мкА) Такая настройка обеспечивает наиболее благоприятный тепловой режим работы мощных ключевых транзисторов.

После настройки всех модулей восстанавливают все соединения в схеме и проверяют работы схемы в сборе. Первое включение рекомендуется выполнить с уменьшенными значениями емкости конденсаторов С3.1, С3.2 приблизительно до 1 мкФ. Конденсаторы лучше использовать неполярные. После включения устройства дайте ему поработать несколько минут, обращая особое внимание на температурный режим ключевых транзисторов. Если все в порядке — можете устанавливать электролитические конденсаторы. Увеличивать емкость конденсаторов до номинального значения рекомендуется в несколько этапов, каждый раз проверяя температурный режим.

Мощность отмотки непосредственно зависит от емкости конденсаторов С3.1 и С3.2. Для увеличения мощности нужны конденсаторы большей емкости. Предельное значение емкости определяется величиной импульсного тока заряда. О его величине можно судить, подключая осциллограф параллельно резисторам Е.3.17 и Е.3.18. Для транзисторов КТ848А он не должен превышать 20 А. Если требуется еще большая мощность отмотки, придется использовать более мощные транзисторы, а также диоды D3.1-D3.4.

Не рекомендуется использовать слишком большую мощность отмотки. Как правило, 1-2 кВт вполне достаточно. Если устройство работает совместно с другими потребителями, счетчик при этом вычитает из их мощности мощность устройства, но электропроводка будет загружена реактивной мощностью. Это нужно учитывать, чтобы не вывести из строя электропроводку.

3.2 Способ « Ноль »

Техфазный и однофазный учет.

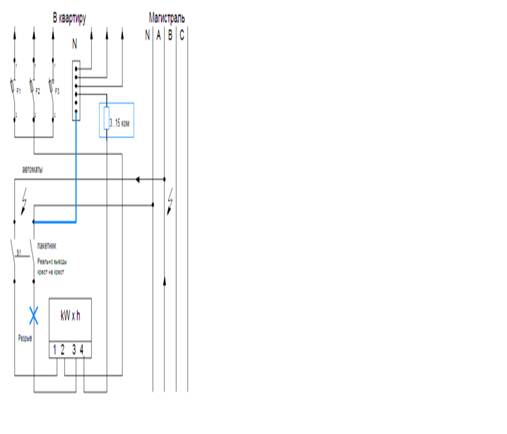

Описание: Как известно энергия учитываемая счетчиком определяется по формуле интеграл по времени U*I*COS /. В этом способе изменяем величину U напряжение на обмотке или датчике счетчика. Для этого необходимо отключить нулевой провод от счетчика. Это достигается переламыванием жилы провода, не снимая изоляции. Для того чтобы предотвратить контакт концов жилы можно растянуть изоляцию и через шприц залить в место разрыва клей, герметик . По перемычке синего цвета нормальный ноль подключается к квартире. Так иногда делают электрики при поломке пакетного переключателя, на учет это не влияет, затем в нулевой провод идущий от счетчика к нулевой колодке надо врезать сопротивление 3 .15 кОм (зависит от желания, на сколько "снизить" учет и от сопротивления обмотки напряжения счетчика. Мощность сопротивления достаточна 1 3 Вт, надежный контакт тоже не требуется. Врезку можно сделать разрезав провод прикрутить сопротивление, все согнуть и хорошо замотать изолентой, чтобы было похоже на обычную скрутку, также хорошо убрать ее с глаз. Изменяя величину сопротивления можно менять погрешность счетчика от 0 до -100%. Погрешность счетчика в 99.9% при проверках не проверяется. Двух полюсный индикатор будет показывать что ноль есть.

Данный способ пригоден абсолютно к любым однофазным счетчикам. Но конечно нужен доступ к проводам да и определенные навыки надо иметь. В общем минусов, хватает.Данный способ оставляет огромное место для творчества.

Для трехфазных счетчиков:

Способ основан на следующем принципе :

Обмотки напряжения в трехфазном счетчике активной энергии (в электронных конструкция другая но принцип тот же) включены в

звезду, если отключить нейтраль от центра звезды в центре все равно будет результирующий ноль, а если в ее центральную точку

подать одну из фаз (на рис. 2 Фазу С) то разница напряжений на концах катушки этой фазы будет равна нулю , а тж. энергия

учитываемая счетчиком равна интегралу по времени произведения величин тока и напряжения (напряжение = 0) и энергия в этой

фазе будет = 0 -

Ну а ток же, можно пропускать через измерительный элемент этой фазы любой величины счетчик не будет его учитывать.

Рис.1.
