К механизму электропроводности магнитной жидкости с графитовым наполнителем

Введение. В работе [1] экспериментально исследовалась зависимость электропроводности магнитной жидкости с графитовым наполнителем от направления магнитного поля. Было установлено, что при направлении магнитного поля, совпадающем с направлением электрического поля, электрическая проводимость магнитной жидкости увеличивается. Если же магнитное поле перпендикулярно электрическому полю, то

электрическая проводимость уменьшается. Это объясняется тем, что частички графита можно рассматривать как «магнитные дырки», которые в магнитном поле ориентируются вдоль силовых линий магнитного поля. Возникающая анизотропия магнитной жидкости с графитовым наполнителем является причиной зависимости электрической проводимости от направления магнитного поля.

В работе [2] была предложена теория, объясняющая наблюдаемую зависимость электрической проводимости от направления магнитного поля. Суть теории [2] заключается в следующем. Предполагается, что в магнитной жидкости всегда имеются примесные ионы, которые в результате адсорбции с частицами магнетита заряжают их. Поэтому электрический ток обусловлен движением заряженных частиц магнетита. Частицы же графита, помещенные в магнитную жидкость, оказывают сопротивление движению частиц магнетита. Если представить частицы графита в виде вытянутых эллипсоидов, то в результате ориентации в магнитном поле, частота столкновений частиц магнетита с частицами графита будет зависеть от направления магнитного поля. Это приводит к зависимости сопротивления (соответственно, проводимости) магнитной жидкости от направления магнитного поля.

Полученные в работе [2] зависимости электрической проводимости от направления магнитного поля давали несколько завышенные результаты по сравнению с экспериментом [1]. Поэтому сделан вывод, что предлагаемый в работе [2] механизм не полностью объясняет наблюдаемую в эксперименте зависимость. В работе [3] был предложен новый механизм, объясняющий зависимость проводимости магнитной жидкости с графитовым наполнителем от направления магнитного поля. Суть нового механизма заключалась в следующем.Так как частицы магнетита являются проводящими, то в электрическом поле на них должен индуцироваться заряд противоположного знака. А это приведет к тому, что заряженные частицы магнетита будут притягиваться к частицам графита, компенсируя образовавшийся заряд. Таким образом, число частиц магнетита, обусловливающих электрический ток, уменьшается. Но степень этого уменьшения будет зависеть от ориентации частиц графита. Если частицы графита в целом электронейтральны, то электрическое поле около незаряженной частицы графита будет иметь симметричный вид, изображенный на рис. 1.

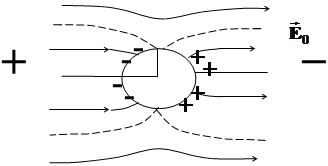

Рис. 1. Искажение электрического поля около незаряженной частицы графита.

Симметричное распределение силовых линий электрического поля есть следствие теоремы Гаусса (заряд равен нулю, поэтому число силовых линий подходящих к частице равно числу силовых линий исходящих из частицы).

Но если частицы магнетита заряжены, то они будут стремиться присоединиться к противоположно заряженным сторонам частицы графиты. В результате этого частица графита заряжается. Поэтому согласно теореме Гаусса, электрическое поле около заряженной частицы графита принимает несимметричный вид, изображенный на рисунке 2.

Рис. 2. Искажение электрического поля около заряженной частицы графита.

Если предположить, что частицы графита могут принимать заряды разных знаков, то картина, изображенная на рисунке 2 не будет иметь места. Действительно, если представить магнитную жидкость в целом электронейтральной, то в ней объемный заряд равен нулю. То есть число положительно заряженных и отрицательно заряженных частиц магнетита одинаково. И будет иметь место картина, изображенная на рис. 1. Поэтому картина на рисунке 2 может возникнуть только лишь при униполярном заряжении частиц графита, то есть при наличии объемного заряда того или иного знака. Далее для определенности будем говорить об объемном заряде положительного знака.

Частицы графита, помещенные в магнитную жидкость, представляют собой «магнитные дырки», обладающие магнитным моментом, направленным против внешнего поля. При изменении магнитного поля частицы графита будут ориентироваться вдоль поля. Но если представить частицы графита в виде идеальных сфер, то, очевидно, что никакой анизотропии возникнуть не может. Поэтому анизотропию электрических свойств магнитной жидкости с графитовым наполнителем, можно объяснить, только если предположить, что частицы графита имеют эллипсоидальную форму (или произвольную вытянутую форму).

В работе [3] при определении предельного заряда, который образуется на частице графита в результате адсорбции заряженных частиц магнетита, форма частиц графита считалась сферической. Целью настоящей статьи является – развить количественную теорию описанного выше механизма для частиц графита эллипсоидальной формы.

1. Магнитное поле параллельно электрическому полю. Предельный заряд, накапливающийся на частице графита, найдем из теоремы Гаусса [4]:

, (1)

где - поток вектора электрической напряженности; Е – результирующее поле, обусловленное суперпозицией Е1 внешнего поля вблизи частицы графита и отталкивающего поля Е2, обусловленного накапливающими на частице графита зарядами; – площадь поверхности графита (рис. 3). На рис. 3 - напряженность невозмущенного электрического поля.

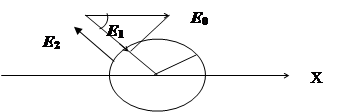

Рис. 3. К результирующему потоку вектора напряженности электрического поля.

Напряженность электрического поля Е1 вблизи поверхности проводящего эллипсоида, помещенного первоначально в однородное электрическое поле, определяется выражением [5]

, (2)

где – полуоси эллипсоида, причем полуось направлена вдоль оси ; – декартовы координаты поверхности эллипсоида; – коэффициент деполяризации, определяемый для вытянутого эллипсоида вращения () с эксцентриситетом , выражением [5]
