Реализация хладоресурса углеводородных топлив в силовых и энергетических установках

Замедление зарождения паровых пузырей по сравнению с чистой поверхностью можно объяснить только низкой теплопроводностью и толщиной этих отложений.

Аналогичные результаты получены также при обратном переходе от режима одиночных пузырей к однофазной конвекции. Здесь наблюдалось незначительное снижение плотности теплового потока, т.е. имел место своего рода гистерезис вырождения кипения как д

ля чистой поверхности, так и для поверхности с отложениями. Причем величина гистерезиса для чистой поверхности лежит в пределах 1-1.5 кВт/м2, а для поверхностей с отложениями составляет до 3-5 кВт/м2.

а)

б)

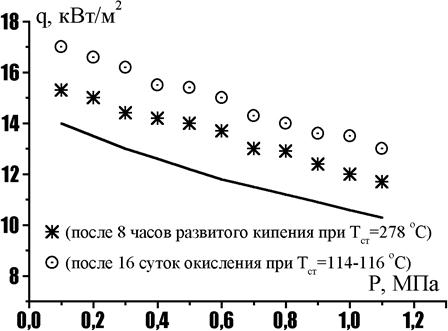

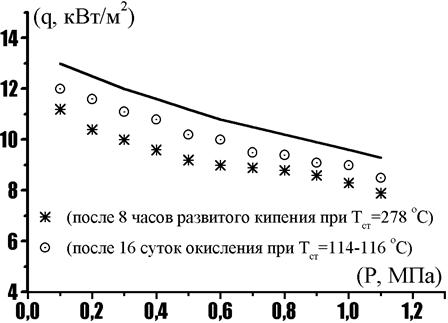

Рис.13. Влияние коксоотложений на переход

а) -от режима естественной конвекции к пузырьковому кипению;

б) - от режима пузырькового кипения к естественной конвекции.

На рисунке 13б представлены результаты экспериментов для топлива ТС‑1. Следует также отметить, что вырождение пузырей на поверхности после 8 часов развитого кипения происходит значительно позже, чем для чистой поверхности и поверхности после однофазного окисления, что также объясняется природой процесса кипения. Динамические процессы на поверхности кипения, связанные с ростом парового пузыря, приводят к деформации образовавшихся отложений, что приводит к росту неровностей и шероховатости. Для отложений, образовавшихся при повышенной температуре, как уже отмечалось ранее, свойственно присутствие асфальтено-смолистых и карбено-карбоидных соединений, шероховатость которых оказывается значительно выше, чем для поверхности с смолообразными отложениями.

Аналогичные результаты получены также для топлив РТ, Т-6, Т-1.

Для расчета теплоотдачи при кипении топлив на поверхности, покрытых отложениями, теплофизические свойства которых заметно отличны от свойств металла, известные формулы, полученные при кипении на трубках в начале наработки, когда отложений не было, в общем случае оказываются непригодными. Это обусловлено тем, что появление слоя малотеплопроводных отложений на металлической стенке приводит к изменению условий для зарождения и роста паровых пузырей. В зависимости от природы образовавшихся отложений, значительно претерпевается изменению шероховатость поверхности, а также заметно уменьшается коэффициент аккумуляции тепла на стенке , что в свою очередь снижает интенсивность теплоотдачи. Кроме этого, отложения оказывают влияние на возникновение температурных пульсаций при испарении микрослоя жидкости в окрестности центров парообразования.

Как показали предварительные эксперименты, влиянием шероховатости стенки, вследствие образования отложений при развитом кипении, можно пренебречь, так как в условиях развитого пузырькового кипения коэффициент теплоотдачи в течение значительного времени изменяется незначительно. Кроме того, как показали эксперименты по зарождению пузырей (Рис.13), отложения, образованные в условиях кипения, оказали меньшее влияние на образование паровой фазы, чем смолообразные отложения, которые образуются при пониженных температурах. В связи со всем вышесказанным можно заключить, что на поверхностях нагрева, обработанных по техническому классу чистоты (Ñ6‑7 и ниже) со средней глубиной впадин до 10 мкм, т.е. достаточно грубо, изменение шероховатости за счет коксоотложений не оказывает влияния на коэффициент теплоотдачи.

Среднее значение глубины проникновения температурных пульсаций при испарении микрослоя топлив с поверхности отложений, согласно оценкам, выполненным по формуле

, (7)

не превышает 0.1 мм.

Для описания теплоотдачи при развитом пузырьковом кипении в условиях образования на поверхности нагрева отложений получена расчетная зависимость

, (8)

где a рассчитывается из уравнения (5).

Параметр определяется из выражения

[dотл/hср+(1-dотл/hср)2 ]2 . (9)

Выражение (8) отличается своей универсальностью. Так для чистой поверхности выражение под корнем =1. Для условия, когда толщина отложений dотл, превышает величину глубины температурных пульсаций (hср/dотл<1), расчет ведется согласно теплофизическим свойствам отложений, а для случая, когда (hср/dотл>1), используется выражение (9)

Погрешность расчета по зависимости (8) не превышает ± 35 % для всех исследованных топлив.

Глава 4 посвящена моделированию процессов теплообмена и образования коксоотложений при течении углеводородных топлив в топливных каналах силовых и энергетических установок. Предложена трехстадийная схема образования веществ кокса

Топливо + Кислород Промежуточные продукты

Промежуточные продукты + Топливо ВМС (10)

ВМС кокс

Рассмотрим окисление углеводородов по этой схеме при развитом турбулентном течении в обогреваемых каналах.

Поскольку концентрации продуктов окисления весьма малы (~10-4 моль/л) и концентрация кислорода незначительна (~10-2 моль/л), изменением концентрации топлива и тепловыми эффектами реакции окисления можно пренебречь, и течение окисляемого топлива можно отнести к классу течений химически реагирующих сильно разбавленных жидкостей.

Система уравнений гидродинамики и теплообмена записывается в виде:

, (11)

, (12)

, (13)

(14)

, (15)

(16)

(17)

(18)

(19)

с граничными условиями:

x=0: wx=, wr=0 h=hо(r);

r=0: ; (20)

r=rw: wx=wr=0 ; -

В этих уравнениях: wx и wr –составляющие скорости вдоль оси трубы x и радиуса r; h –энтальпия; P –давление; r –плотность; t и q –суммарное (молекулярное и турбулентное) касательное напряжение и поперечный тепловой поток, которые выражаются через кинематический коэффициент турбулентной вязкости et и коэффициент турбулентной температуропроводности eq; m –динамический коэффициент вязкости; l ‑коэффициент теплопроводности; Cp –теплоемкость.
