Реализация хладоресурса углеводородных топлив в силовых и энергетических установках

Для изучения теплообмена была смонтирована экспериментальная установка (Рис.10)

Нагрев топлив осуществлялся на горизонтально расположенной сменной трубке, изготовленной из стали 1Х18Н9Т, длиной 0,118 м и диаметром 6.7х6 мм, нагреваемой электрическим током. Начальная чистота поверхности соответствовала состоянию цельнотянутой трубки.

Эксперименты по определению коэффициента теплоо

тдачи для реактивных топлив в условиях естественной конвекции проводились как при атмосферном давлении, так и при повышенном (до 0.7 МПа). Как показали эти исследования, особого отличия в теплообмене между однокомпонентными жидкостями в виде воды, спиртов и н-гексана, так и реактивными и моторными топливами, подвергнутыми диоксегинизации, не проявляются. Образовавшиеся в начальном периоде работы поверхности незначительные отложения на коэффициент теплоотдачи видимого влияния не оказывали.

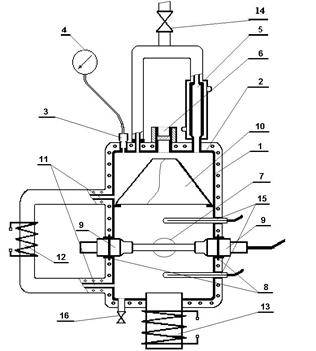

Рис.10 Принципиальная схема экспериментальной установки для изучения теплообмена при нагреве топлив в условиях естественной конвекции.

1 –экспериментальный бачок, 2 –крышка, 3,8 –штуцеры,

4 –манометр, 5 –конденсатор, 6,7 –смотровые окна,

9 –медные наконечники, 10 –вставка для стока конденсата,

11,12 –отвод и нагреватель конденсата, 13 –нагреватель,

14,16 –краники, 15 –гильзы с термопарами.

Как показали эксперименты, для условий однофазной конвекции на линии насыщения при расчете коэффициента теплоотдачи к реактивным топливам может быть использовано уравнение

(4)

Погрешность расчета по выражению (4) не превышает 20 %.

Для развитого пузырькового кипения для поверхности без отложений получена расчетная зависимость, основанная на модели В.В.Ягова (Ягов В.В. Теплообмен при развитом пузырьковом кипении //Теплоэнергетика, -1988. -№3. ‑С.4-9.).

. (5)

где для всех реактивных топлив.

При выводе расчетного соотношения исходили из особенностей процесса кипения сложных, многокомпонентных смесей, в частности более низкой интенсивности испарения жидкости с поверхности менисков на границах сухих пятен (центров парообразования). Как известно, увеличение локальной концентрации высококипящих компонентов смеси в пристенном слое жидкости и вызванное этим снижение действительного температурного напора приводит к резкому уменьшению плотности центров парообразования. В результате обобщения всего массива опытных данных получено расчетное соотношение.

Среднеквадратичное отклонение опытных точек от расчетной зависимости (5) составляет 4.63 %. На рисунке 11 приведено сопоставление экспериментальных точек по реактивным топливам с расчетной зависимостью. Аналогичные результаты получены и для автомобильных бензинов и дизельного топлива.

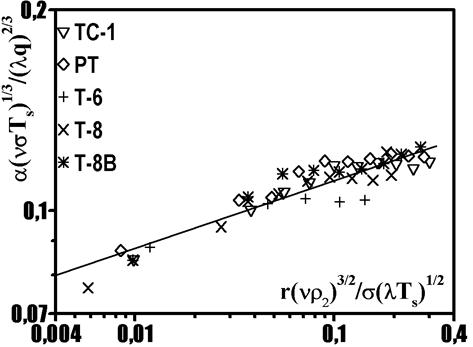

Рис.11. Обобщение экспериментальных данных по реактивным топливам

с помощью модели кипения В.В.Ягова

Как уже было отмечено ранее, при нагреве топлив по мере наработки формируются отложения, которые оказывают значительное влияние на процессы теплообмена. Коксоотложения на поверхности теплоотдающей поверхности здесь играют роль своего рода как теплоизоляторов, так и являются потенциальными центрами генерации паровых пузырей, в связи с чем на интенсивность охлаждения оказывает влияние их толщина и теплопроводность.

При изучении закономерностей парообразования на поверхности с коксоотложениями следует рассмотреть три аспекта процесса: зарождение парообразования, интенсивность теплоотдачи при кипении и наступление кризиса кипения.

Эксперименты, проведенные с реактивными топливами для условий естественной конвекции, показали, что образование отложений оказывает незначительное влияние на коэффициент теплоотдачи. Была изучена теплоотдача как на поверхности после 16-и суток окисления при температуре 114 °С, так и после развитого пузырькового кипения в течении 8 часов при q=200 кВт/м2 и Ps=0.5 МПа. Структура отложений, образовавшихся при данных температурах, приведена на фотографии (Рис.12).

Рис.12. Структура отложений на поверхности 1Х18Н9Т при нагреве

реактивного топлива ТС-1.

Верхняя часть фото –после 16 –и суток окисления при Тст=114-116 оС

Нижняя часть фото –после 8 –и часов развитого кипения при Тст=278 оС

Сопоставление экспериментальных данных для топлив с расчетной зависимостью (4), полученной для гладких поверхностей, показало, что коксоотложения несколько снижают a. Погрешность расчета по этой зависимости составляет 28 %. Однако, если в этом выражении несколько изменить значение постоянного множителя и показателя степени, то расчетная зависимость

(6)

позволяет описать опытные точки для всех реактивных топлив с погрешностью до 12 %. Аналогичные результаты получены и для других топлив (бензин А-76, АИ-93 и дизельного топлива) в интервале давлений Ps=0.1-1.1 МПа и плотности теплового потока q=1.1-7.6 кВт/м2.

В этом выражении за определяющую величину принят диаметр трубки.

Определение условий возникновения паровой фазы и зарождения пузырей на твердой поверхности является одной из наиболее сложных и важных задач физики кипения жидкостей. Этот вопрос еще более усложняется для поверхности, покрытой отложениями. На рисунке 13а приведены результаты экспериментов по изучению условий возникновения пузырей на поверхности кипения, покрытой отложениями для топлива ТС-1. Сплошная линия соответствует поверхности,обработанной по техническому классу чистоты (Ñ6 - 7 и ниже) со средней глубиной впадин до 10 мкм,без отложений.

Как видно из этого рисунка, условия образования отложений вносят существенный вклад на значение теплового потока, необходимого для зарождения паровых пузырей. Если для поверхности после 16 суток окисления при температуре 114 °С мы наблюдаем значительный рост необходимого теплового потока для зарождения пузырей, который достигает до 3-4 кВт/м2, то для поверхности, подвергнутой заранее 8 часам развитому пузырьковому кипению при плотности теплового потока q=200 кВт/м2 и Ps=0.5 МПа, значение перегрева и соответственно плотности теплового потока влияет незначительно (не превышает 1.5 кВт/м2 для всего диапазона исследованных давлений). Объяснение этому можно найти в структуре образования самих отложений (см.рис.12). Как уже отмечалось ранее, при пониженных температурах на поверхности (имеется в виду Тст.=114-116 оС) в основном откладываются смолообразные осадки, которые в свою очередь забивают имеющиеся шероховатости. Последнее приводит к необходимости роста перегрева трубки для условия зарождения на ней парового пузыря, что мы и наблюдаем.

На поверхности, подвергнутой 8 часам развитому пузырьковому кипению, образовавшиеся отложения состоят, кроме смолообразных отложений, также из асфальтено-смолистых и карбено-карбоидных отложений, которые, как известно, представляют из себя более высокомолекулярные соединения и являются предшественниками образования кокса. Отложение последних приводит к образованию пористых структур на поверхности, в связи с этим шероховатость поверхности по сравнению с предыдущей поверхностью оказывается выше. Причем эти поры забиваются не топливом из объема системы, а обогащены соединениями, содержащими смолообразную структуру, т.е. температура их кипения намного выше, чем температура кипения самого топлива.
