Расчет симметричных и несимметричных коротких замыканий в электроэнергетической системе

Таблица 1.3. - Параметры автотрансформатора:

1. Расчет токов симметричного трехфазного к. з. в точке К1

1.1 Приближенное приведение в относительных единицах для т. к.з. К1

Принимаем SБ = 1000 МВА; U cр1 = 6,3 кВ; U cр2 = 115 кВ; U cр3 = 515 кВ.

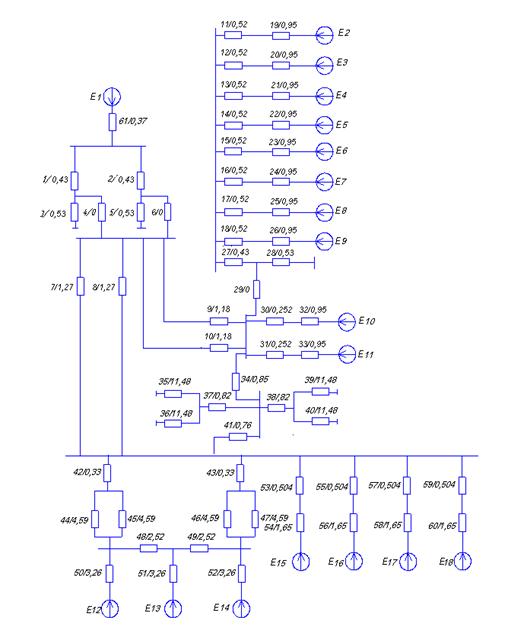

Рисунок 1.1. - Расчётная схема замещения

1.1.1 Определение реактивных сопротивлений элементов

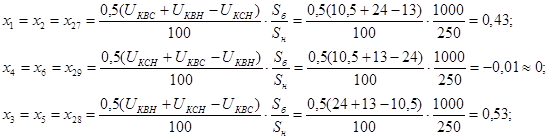

Расчет автотрансформаторов АТ 1 и АТ 2:

Где UК – напряжение короткого замыкания; SH – номинальная полная мощность трансформатора.

Расчет сопротивлений трансформаторов:

Т1:

Т2:

Т3:

Т4:

Т5:

Расчет сопротивлений линий электропередач:

Где UСР – среднее напряжение РУ; Худ – удельное сопротивление линии; l – длина ЛЭП.

Расчет сопротивлений генераторов:

G1,2:

G3:

G4:

Где Х// – относительное сопротивление генератора; SH,Г – номинальная полная мощность генератора.

Расчет сопротивлений реакторов:

;

Где Х – относительное сопротивление реактора.

Сопротивление системы:

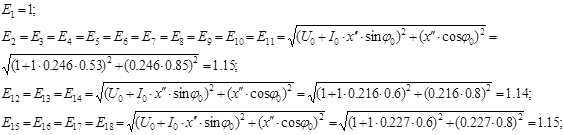

1.1.1.1. Расчёт сверхпереходных ЭДС источника

При применении системы относительных единиц , .

Система является источником бесконечной мощности, поэтому

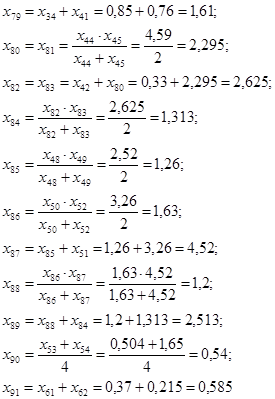

1.1.1.2 Преобразование схемы к простейшему виду относительно точки к. з. К1

Рисунок 1.2. – Упрощенная схема замещения

Используем метод коэффициентов участия:

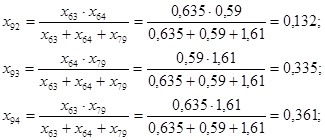

Определим коэффициенты участия:

Рисунок 1.3 – Лучевая схема замещения

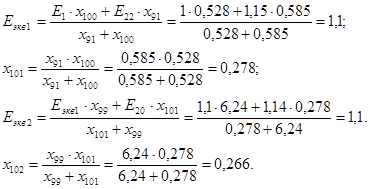

Обьединим источники :

Используем метод коэффициентов участия:

Определим коэффициенты участия:

Рисунок 1.4 – Лучевая схема замещения

Приведем лучевую схему к сопротивлению одной ветви:

Рисунок 1.5. – Результирующая схема замещения

1.1.2 Определение активного сопротивления

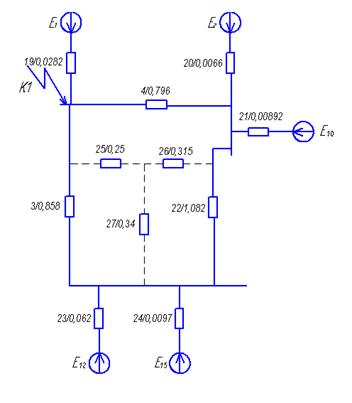

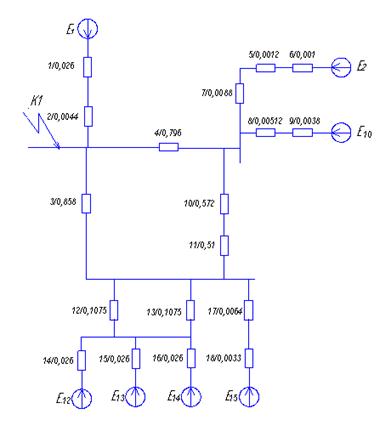

Рисунок 1.6. – Схема замещения

Расчет автотрансформаторов АТ 1 и АТ 2:

Где ∆Ркз – изменение активного сопротивления короткого замыкания.

Расчет сопротивлений трансформаторов:

Т1:

Т2:

Т3:

Т4:

Расчет сопротивлений линий электропередач:

W1:

W2:

W3:

W4:

Где UСР – среднее напряжение РУ; r0 – удельное сопротивление линии;

l – длина ЛЭП.

Расчет сопротивлений генераторов:

G1:

G2:

G3:

G4:

Где Х – относительное реактивное сопротивление генератора; ω – частота;

ТА – постоянная времени.

Система:

Активное сопротивление реакторов не учитывается.

1.1.2.1. Преобразование схемы к простейшему виду относительно точки к. з. К1
