Расчет симметричных и несимметричных коротких замыканий в электроэнергетической системе

7.3Определениепараметровсхемы замещения нулевойпоследовательности

Схема нулевой последовательности существенно отличается от схем прямой и обратной, так как путь ее токов отличается от пути, по которому циркулируют токи прямой и обратной последовательностей.

Индукт

ивное сопротивление двухцепной линии без тросов:

Индуктивное сопротивление одноцепной линии без тросов:

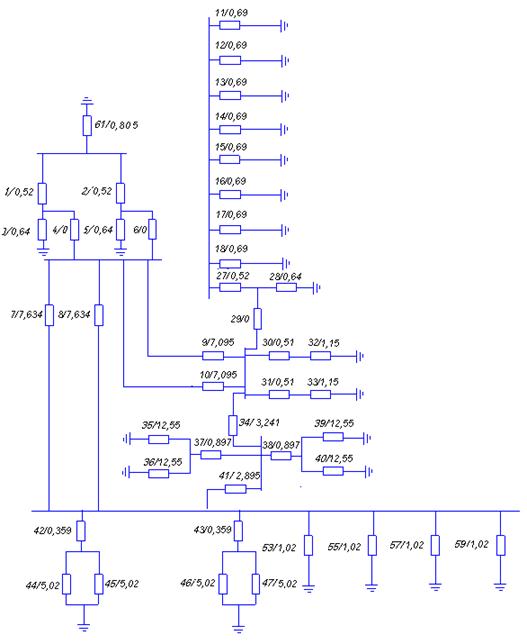

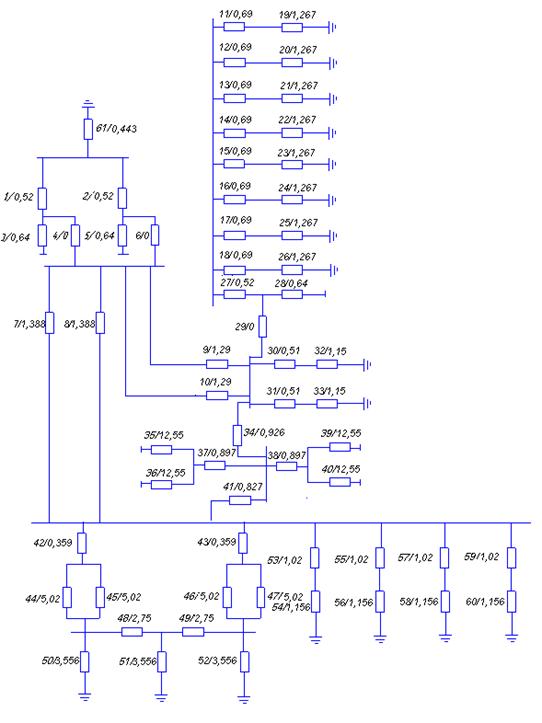

Рисунок 7.2. – Схема замещения нулевой последовательности

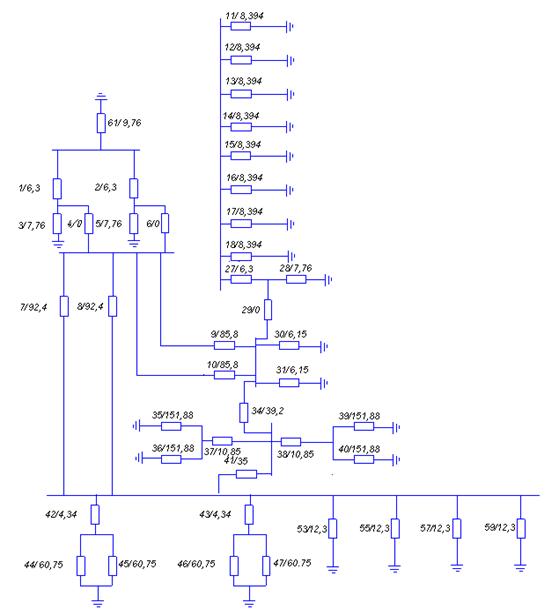

Рисунок 7.3. – Схема замещения прямой последовательности

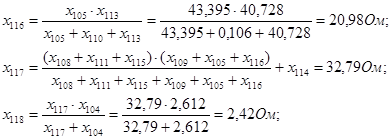

Преобразуем к одной ветви:

Рисунок 7.4. – Результирующая схема замещения

7.4 Определение токов и напряжений всех трех последовательностей в месте повреждения К5

7.4.1 Однофазное короткое замыкание

Граничные условия: ; ; ;

Ток прямой последовательности:

;

Ток обратной и нулевой последовательности:

;

Полный ток в поврежденной фазе:

;

Составляющие напряжений:

;

;

;

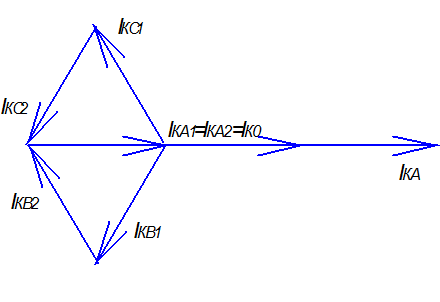

Построение диаграмм:

8. Расчет токов несимметричного короткого замыкания в точке К1

8.1 Определение параметров схемы замещения прямой последовательности

Схема прямой последовательности составляется так же, как для расчета симметричного режима.

8.2 Определение параметров схемы замещения обратной последовательности

Схема обратной последовательности по конфигурации аналогична схеме прямой последовательности. Отличие состоит лишь в том, что в данном случае ЭДС всех генерирующих ветвей принимаются равными нулю.

Рисунок 8.1. – Схема замещения обратной последовательности

8.3 Определение параметров схемы замещения нулевой последовательности

Схема нулевой последовательности существенно отличается от схем прямой и обратной, так как путь ее токов отличается от пути, по которому циркулируют токи прямой и обратной последовательностей.

Индуктивное сопротивление двухцепной линии без тросов:

Индуктивное сопротивление одноцепной линии без тросов:

Рисунок 8.2. – Схема замещения нулевой последовательности

Рисунок 8.3. – Схема замещения прямой последовательности

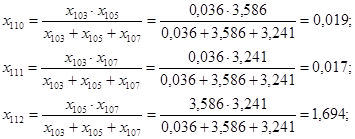

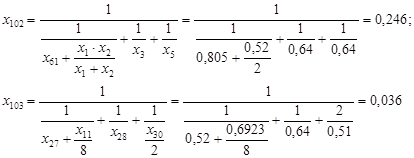

Преобразуем к одной ветви:

Используем метод коэффициента распределения:

Рисунок 8.4. – Результирующая схема замещения

8.4 Определение токов и напряжений всех трех последовательностей в месте повреждения К1

8.4.1 Двухфазное короткое замыкание на землю

Граничные условия: ; ;

Ток прямой последовательности:

;

Ток обратной и нулевой последовательности:

;;

Токи поврежденных фаз:

Составляющие напряжений:

;

;

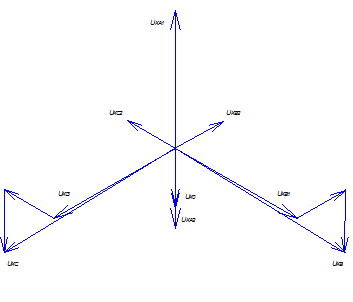

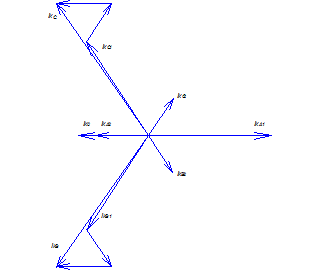

Построение диаграмм:
