Проект осветительной установки свинарника на 1840 голов поросят-отъемышей

2.6 Расчёт мощности или определение количества светильников, устанавливаемых помещении

2.6.1 Метод удельной мощности

Метод удельной мощности применяют для приближённого расчёта осветительных установок помещений, к освещению которых не предъявляют особых требований и в которых отсутствуют существенные затенения рабочих поверхностей, например, вспомогательных и складских п

омещений, кладовых, коридоров и т.п. Помещение кладовая (3*2,6) Проверяем применимость метода. Так как помещение не затемнено громоздкими предметами, то для приближённого светотехнического расчёта применяем метод удельной мощности.

2. Табличное значение удельной мощности (табл. П.3.19)

Рудт=24,3 Вт/м2.

3. Определяем в зависимости от материала и окраски поверхностей коэффициенты отражения потолка: ρп=50%, стен: ρс=30%, рабочей поверхности: ρр=10% (табл. П.3.22).

4. Вычисляем поправочные коэффициенты:

где К1 - коэффициент приведения коэффициента запаса к табличному значению;

Кзреал = 1.15 - реальное значение коэффициента запаса осветительной установки (табл.2);

Кзтабл = 1.3 - табличное значение коэффициента запаса осветительной установки;

К2 - коэффициент приведения коэффициентов отражения поверхностей помещения к табличному значению;

т.к ρп=50%, ρс=30%, ρр=10%

Вт·м2

где К4 - коэффициент приведения напряжения питания источников к табличному значению (К4=1 так как Uс = 220 В);

5. Расчётное значение мощности лампы:

Вт

6. Подбираем мощность лампы с учётом требований (табл. П.2.6):

0.9Рр ≤ Рл ≤ 1.2Рр

9,8<Рр<13.1вт

Выбираем лампу Б 230 - 240 - 15

7. Проверяем возможность установки лампы в светильник:

Рл ≤ Рсвет, Рл=15 Вт = Рсвет=100 Вт.

Результаты расчёта приведены на плане помещения (формат А1).

2.6.2 Метод коэффициента использования светового потока

Метод коэффициента использования светового потока осветительной установки применяют при расчёте общего равномерного освещения горизонтальных поверхностей в помещениях, которых отсутствуют крупные затеняющие предметы.

Помещения коридор (11) Метод применим, так как в помещении отсутствуют крупные затеняющие предметы, расчётная поверхность расположена горизонтально.

2. Определяем в зависимости от материала и окраски поверхностей коэффициенты отражения (табл. П.3.22) потолка: ρп=50%, стен: ρс=30%, рабочей поверхности: ρр=10%.

3. Индекс помещения

4. По КСС светильника Д-3, индексу помещения i= 0,76 и коэффициентам отражения поверхностей ρп=50%, ρс=30%, ρр=10% определяем коэффициент использования светового потока в нижнюю: η 1=47% (табл. П.3.23), - и в верхнюю: η 2=14% (табл. П.3.25), - полусферы. В табл. П.3.4 находим КПД в нижнюю (η н=67%) и в верхнюю (η в=0%) полусферы. Коэффициент использования светового потока:

η = η 1· η н + η 2· η в = 0.47·0.67+0.14·0. =0.3

5. Выбираем тип источника света (табл. П.3.33) в зависимости от зрительной работы - работа с ахроматическими объектами при освещённости менее 150 лк. Принимаем лампы типа ЛБ и, исходя из мощности светильника, окончательно - лампу ЛБ-40, поток которой Фл = 3200 лм (табл. П.2.7).

6. Суммарный световой поток:

лм

где S - площадь освещаемого помещения, м2.

z - коэффициент минимальной освещённости (отношение средней освещённости к минимальной);

η - коэффициент использования светового потока в долях единицы.

С учетом требований

0,9*Фр<Фл<1,2*Фр

793<Фл<1057 лм

По справочнику выбираем лампу В 220-230-75 мощностью 75 вт с световым потоком 935 лм. Лампа подходит. Проверяем возможность установки лампы в светильник

Рл<Рсвет

75<100вт

2.6.3 Точечный метод расчёта

Метод применяют при расчёте общего равномерного и локализованного освещения, местного освещения, освещения вертикальных и наклонных к горизонту плоскостей, наружного освещения. Последовательность расчёта следующая. На плане помещения помечают контрольные точки - точки с минимальной освещённостью. Затем вычисляют значения условной освещённости в контрольных точках.

Выполняем светотехнический расчёт точечным методом для помещения на 270 голов ремонтного молодняка (18*11) (формат А1), приняв исходные данные по табл.2,3.

1. По табл.2 определяем Ен=75лк, коэффициент запаса Кз=1.3

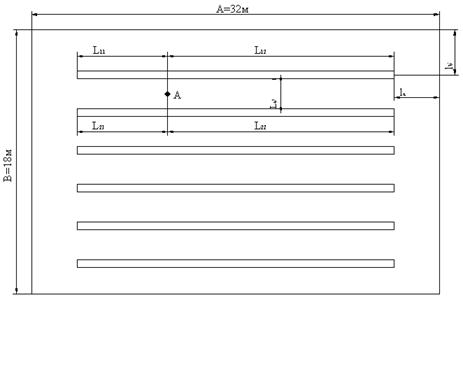

2. Размещаем ряды светильников на плане помещения в соответствии с исходными данными и намечаем контрольную точку А (рис.1).

Рис.2 - План помещения №1.

3. Определяем длины полурядов и расстояние от контрольной точки до проекции рядов на рабочую поверхность (Рис.1).

L11=L21=L31=Hp=2.33 м.

L12 = L22 =L32 =A - 2lа - L11 = 18 - 2 ·1.8 - 2.33 = 12.07м.

Р1=Р2=1.9м; Р1=Р1+Lb=1,9+3,8=5,7 м;

4. Определяем приведённые размеры:

Принимаем L12 = 4.

По рис.3.10 определяем условную освещённость в контрольной точке от всех полурядов (светильник ЛСП 18-40 имеет кривую силы света Д-3), для которых приведённое расстояние Р′≤4:

Е11=40лк; Е21=40лк; Е31=7лк; Е12=50лк; Е22=50лк; Е32=8лк.

Суммарная условная освещённость в контрольной точке

∑е = 40+40+50+50+8+7=195лк

5. Определяем расчётное значение линейной плотности светового потока

лм·м-1

где Ен - нормированное значение освещённости рабочей поверхности, лк;

Кз - коэффициент запаса;

µ - коэффициент добавочной освещённости, учитывающий воздействие "удалённых" светильников и отражённых световых потоков на освещаемую поверхность (принимаем равным 1.1…1.2);

6. Выбираем тип источника света (табл. П.3.33) в зависимости от характеристики зрительной работы - различие цветных объектов без контроля и сопоставления при освещенности менее 150лк. Принимаем лампу типа ЛБ и учитывая мощность светильника, окончательно - ЛБ-40. По табл. П.2.7, поток лампы Фл=3200 лм.

7. Количество светильников в светящемся ряду длиной

Lр = А - 2·lа = 8-2*1,8= 14,4 м

шт
