Проект осветительной установки свинарника на 1840 голов поросят-отъемышей

Определяем требуемое количество групповых линий в групповом щитке:

количество однофазных групп

Для удобства управления освещением в разных половинах здания принимаем три группы.

Выбираем из [3] табл. П.5.2 групповой щиток ЯРН 8501-8301 с 6-ю однополюсными автоматическими выключателями.

На плане здан

ия намечаем трассы прокладки сетей, места установки выключателей, обозначаем, номера групп и приводим данные светильников.

3.3 Выбор марки проводов (кабелей) и способов прокладки сети

Осветительную электропроводку, как правило, следует выполнять проводами и кабелями с алюминиевыми жилами. С медными жилами ее выполняют только во взрывоопасных помещениях классов В-1 и В-la. Гибкие кабели с медной жилой и резиновой изоляцией марки КРПТ, КРПГ применяют для подключения переносных или передвижных источников оптического излучения.

При проектировании сельскохозяйственных объектов используют следующие способы прокладки электропроводок: на тросе; на лотках и в коробах; в пластмассовых и стальных трубах; металлических и гибких резинотехнических рукавах; в каналах строительных конструкций; проводом и кабелем по строительным основаниям и конструкциям (ОСТ 70.004.0013 - 81).

При выборе того или иного способа прокладки электропроводки необходимо учитывать условия среды помещения, его строительные особенности, архитектурно-художественные экономические требования.

В помещении для содержания животных, способ прокладки кабеля - на тросах, во всех остальных помещениях - скрытая проводка.

По категории помещения и условиям окружающей среды из табл. П.5.1 [3] выбираем кабель АВВГ.

Составляем расчётную схему сети рис 3

3.4 Защита электрической сети от аварийных режимов

К аварийным режимам в осветительных сетях относят: токи короткого замыкания, неполнофазный режим работы (для трёхфазной линии), токи утечки. Для защиты от токов короткого замыкания служат автоматические выключатели ВА 14 - 26. Для защиты от токов утечки согласно ПУЭ принимаем УЗО с уставкой 30 мкА.

3.5 Расчёт и проверка сечения проводников электрической сети

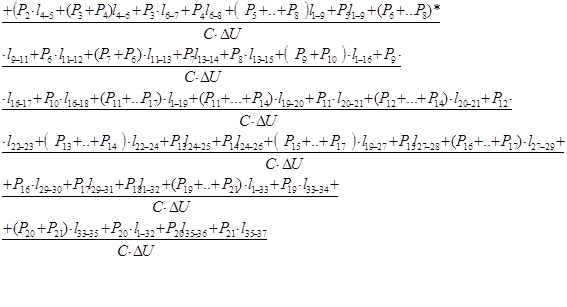

Принимаем допустимые потери напряжения ΔU = 2.5%. Тогда расчётное значение сечения проводника на участке:

где S - сечение проводов участка, мм2;

ΣМ = ∑Р·l - сумма моментов рассчитываемого и всех последующих участков с тем же числом проводов, что и у рассчитываемого, кВт·м;

Σα·m - сумма моментов всех ответвлений с числом проводов, отличающихся от числа проводов рассчитываемого участка, кВт·м;

α - коэффициент приведения моментов, зависящий от числа проводов рассчитываемого участка и в ответвлениях [3] П.5.3;

С - коэффициент зависящий от материала проводов, системы и напряжения сети,

ΔU - допустимая потеря напряжения,% от Uн;

l - длина участка, м.

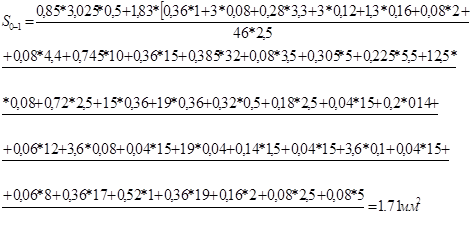

Определяем сечение первой групповой линии:

С учётом механической прочности принимаем ближайшее, стандартное большее сечение S0-1=2.5 мм2

Приняв для люминесцентных одноламповых светильников соsφл. л.1=0.85, для ламп накаливания cosφл. н=1.0

Определим коэффициент мощности на участке 1-2:

Определяем расчётный ток на участке 1-2:

где Uл=220В

Проверяем принятое сечение на нагрев. Длительно допустимый ток для данного сечения Iдоп=19А. Iдоп ≥ Iр, 19≥ 5.36А - условие выполняется.

Определяем действительную потерю напряжения в линии 1.

По расчетному току выбираем плавкую вставку защитного аппарата, установленного в распределительном щите. Принимаем для защиты плавкий предохранитель. Из табл. П.5.9 выбираем Iв ≥ IР =4.36 А. Используя табл. П.5.10 принимаем ток плавкой вставки Iв =6.0 А.

Проверяем сечение на соответствие вставке защитного аппарата. Принимаем β =1.0 Тогда Iдоп =19А≥ 1·10=10А

Определяем сечение первой групповой линии:

s=

C учетом механической прочности (табл. П.5.6) принимаем ближайшее стандартное большее сечение S1-2=2.5 мм2

cos

Проверяем принятое сечение на нагрев. Длительно допустимый ток для данного сечения (табл. П.5.7) Iдоп=21А.

Коэффициент мощности на участке 1-2 (5.10).

Расчетный ток на участке 1-2 (5.9)

Iр1-2=А

Тогда Iдоп=21А> Iр=1.7А

По расчетному току выбираем уставку защитного аппарата в групповом щитке. Из табл.5.9 принимаем Iв ≥ IР =1.7А. В табл. П.5.11 находим ближайший номинальный ток расцепителя автоматического выключателя Iв =6.0 А.

Проверяем выбранное сечение на соответствие уставке защитного аппарата (5.11). Из таблицы 5.1 принимаем β=1.0. Тогда Iдоп=21А>1.0·6.0 =6А.

Так как сечение на головном участке групповой линии менее 2.5мм2, то сечения последующих участков линии не рассчитываем, а принимаем по механической прочности (табл. П.5.6) равными 2.5мм2.

Определяем действительную потерю напряжения на остальных участках.

Определяем сечение второй группы.

S1-9 =

учётом механической прочности принимаем ближайшее, стандартное большее сечение S1-9 =2.5 мм2 Определим коэффициент мощности на участке 1-9:

Определяем расчётный ток на участке 1-9:

Проверяем принятое сечение на нагрев. Длительно допустимый ток для данного сечения Iдоп=21А

Iдоп ≥ Iр

21 ≥ 3.65

По расчётному току выбираем ток уставки электромагнитного расцепителя автоматического выключателя.
