Проектирование асинхронного двигателя

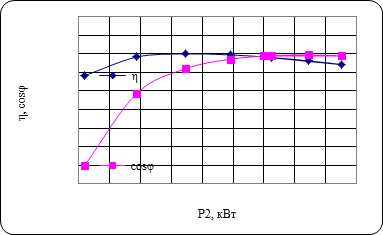

Рисунок 3 – Зависимость

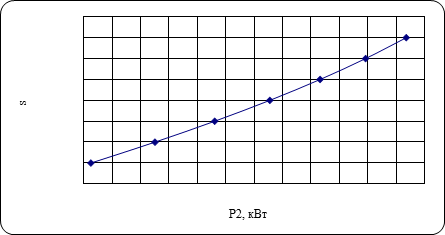

Рисунок 4 – Зависимость
Рисунок 5 – Зависимость
8. РАСЧЕТ ПУСКОВЫХ ХАРАКТЕРИСТИК ДВИГАТЕЛЯ
8.1 Расчет токов с учетом влияния изменения параметров под влиянием эффектавытеснения тока (без учета влияния насыщения от полей рассеяния)
Произведём подробный расчёт пусковых характеристик для . Данные расчёта остальных точек представлены в таблице 2.
Данные спроектированного двигателя:
Активное сопротивление обмотки ротора с учётом влияния эффекта вытеснения тока , Ом
(133)
Высота стержня в пазу , м
(134)
ммм
Приведённая высота стержня
(135)
Если находим по рис 9.57 (стр.428 )
Глубина проникновения тока , мм
(136)
мм
Коэффициент
(137)
где площадь сечения, мм2
(138)
(139)
мм
мм2
Коэффициент общего увеличения сопротивления фазы ротора под влиянием эффекта вытеснения тока
, (140)
где для роторов без радиальных вентиляционных каналов с литой обмоткой Ом;
Ом
Индуктивное сопротивление обмотки ротора с учётом влияния эффекта вытеснения тока , Ом
, (141)
где коэффициент изменения индуктивного сопротивления фазы обмотки ротора от действия эффекта вытеснения тока;
Согласно тому, что , тогда , рис. 9.58 (стр. 428);
, (142)
где коэффициент магнитной проводимости пазового рассеяния с учётом эффекта вытеснения тока;
, (143)
Где
, (144)
Ом
Пусковые параметры.
Индуктивное сопротивление взаимной индукции , Ом
(145)
Ом
Коэффициент
(146)
Расчёт токов с учётом влияния эффекта вытеснения тока и , А
(147)
, (148)
Сопротивление , Ом
, (149)
Ом
Сопротивление , Ом
(150)
Ом
Ток в обмотке ротора , А
А
А
Таблица 2 – Расчет токов в пусковом режиме асинхронного двигателя с короткозамкнутым ротором с учетом влияния эффекта вытеснения тока
№ |
Расчетная формула |
Размер-ность |
Скольжение | |||||
1 |
0,8 |
0,5 |
0,2 |
0,1 |
| |||
1 |
|
- |
1,81 |
1,63 |
1,28 |
0,81 |
0,57 |
- |
2 |
|
- |
0,66 |
0,45 |
0,19 |
0,04 |
0,01 |
- |
3 |
|
мм |
17,2 |
19,7 |
23,9 |
28,5 |
28,5 |
28,5 |
4 |
|
- |
1,46 |
1,3 |
1,12 |
1 |
1 |
1 |
5 |
|
- |
1,32 |
1,21 |
1,08 |
1 |
1 |
1 |
6 |
|
Ом |
0,246 |
0,225 |
0,2 |
0,186 |
0,186 |
0,186 |
7 |
|
- |
0,81 |
0,86 |
0,93 |
0,97 |
0,99 |
0,98 |
8 |
|
- |
2,33 |
2,4 |
2,49 |
2,54 |
2,57 |
2,55 |
9 |
|
- |
0,95 |
0,97 |
0,98 |
0,99 |
1 |
1 |
10 |
|
Ом |
0,866 |
0,885 |
0,894 |
0,903 |
0,912 |
0,908 |
11 |
|
Ом |
0,605 |
0,641 |
0,762 |
1,3 |
2,25 |
1,7 |
12 |
|
Ом |
1,55 |
1,57 |
1,58 |
1,59 |
1,6 |
1,6 |
13 |
|
А |
132,2 |
129,7 |
125,4 |
107,1 |
79,7 |
94,2 |
14 |
|
А |
135,1 |
132,6 |
128,2 |
109,6 |
81,7 |
96,8 |
