Атомно-эмиссионный спектральный анализ

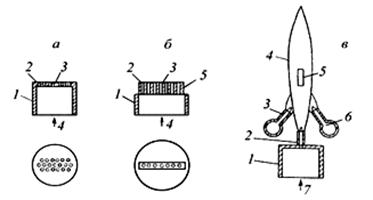

Рис. 1. Горелки для атомно-эмиссионной пламенной спектрометрии:

а) и б) обычная горелка Меккера и усовершенствованная горелка: 1 — корпус горелки; 2 — поверхность, на которой формируется пламя; 3 — отверстия для выхода горючих газов; 4 — подача смеси горючих газов и аэрозоля; 5 — выступ на корпусе горелки с отверстиями;

в) комбинированная горелка с разделением зон испарения — атомизации и возбуждения спектров: 1 — основная горелка с выступом и отверстиями в нем; 3 — вторая дополнительная горелка с однотипным или более высокотемпературным пламенем; 4 — пламя; 5 — зона регистрации излучения; 6 — подача смеси горючих газов в дополнительную горелку; 7 — подача смеси горючих газов и аэрозоля в основную горелку.

Для образования пламени готовят газовую смесь, состоящую из горючего газа и газа-окислителя. Выбор компонентов той или иной газовой смеси определяется, прежде всего, требуемой температурой пламени.

Таблица 2 содержит информацию о температурах различных племен в атомно-эмиссионном анализе и их основные характеристики.

Таблица 2 Характеристика племен, применяемых в атомно-эмиссионном анализе

Существуют определённые аналитические характеристики пламени. Пламя, безусловно, должно быть стабильным, безопасным, и стоимость компонентов для его поддержания должна быть невысока; оно должно иметь относительно высокую температуру и медленную скорость распространения, что повышает эффективность десольватации и получения пара, и в результате приводит к большим сигналам эмиссии, абсорбции или флуоресценции. К тому же, пламя должно обеспечивать восстановительную атмосферу. Многие металлы в пламени имеют тенденцию образовывать устойчивые оксиды. Эти оксиды тугоплавкие, трудно диссоциируют при обычных температурах в пламени. Для повышения степени образования свободных атомов их необходимо восстановить. Восстановление может быть достигнуто почти в любом пламени, если создать скорость потока горючего газа по большей, чем это необходимо стехиометрии горения. Такое пламя называют обогащённым. Обогащенные пламёна, образуемые такими углеводородными горючими, как ацетилен, обеспечивают прекрасную восстановительную атмосферу, обусловленную большим количеством углерод-содержащих радикальных частиц.

Пламя – самый низкотемпературный источник атомизации и возбуждения, используемый в АЭС. Достигаемые в пламени температуры оптимальны для определения лишь наиболее легко атомизируемых и возбудимых элементов – щелочных и щелочно-земельных металлов. Для них метод фотометрии пламени является одним из самых чувствительных – до 10-7 % масс. Для большинства других элементов пределы определения на несколько порядков выше. Важное достоинство пламени – как источника атомизации – высокая стабильность и связанная с ней хорошая воспроизводимость результатов измерений (Sr – 0,01-0,05).

Выбор необходимой температуры пламени зависит от индивидуальных свойств определяемых веществ.

Если, например, необходимо определять легко возбуждающиеся вещества (щелочные металлы), то температура пламени может быть достаточно низкой.

Электрическая дуга. В АЭС используют дуговые разряды постоянного и переменного тока. Между парой электродов (как правило, угольных) пропускают электрический разряд. При этом в углубление одного из электродов помещают пробу в твердом состоянии. Температура дугового разряда составляет 3000 – 7000 ºC. Таких температур достаточно для атомизации и возбуждения большинства элементов, кроме наиболее трудновозбудимых неметаллов – галогенов. Поэтому для большого числа элементов пределы обнаружения в дуговом разряде ниже, чем в пламени, и составляют - 10-4 - 10-2 масс. %. Дуговые атомизаторы в отличие от пламенных, не обладают высокой стабильностью работы, поэтому воспроизводимость результатов не велика и составляет Sr – 0,1-0,2. Поэтому одна из основных областей применения дуговых атомизаторов - качественный анализ.

Электрическая искра. Искровой атомизатор устроен так же, как и дуговой и предназначен в первую очередь для анализа твёрдых образцов на качественном уровне.

Индуктивно связанная плазма (ИСП). Самый современный источник атомизации, обладающий наилучшими аналитическими возможностями и метрологическими характеристиками. Атомизатор с индуктивно связанной плазмой представляет собой горелку с аргоновой плазмой, которая инициируется искровым зарядом и стабилизируется высокочастотной индукционной катушкой. Температура аргоновой плазмы изменяется по высоте горелки и составляет 6000 – 10000 ºC. При столь высоких температурах возбуждается большинство элементов. Чувствительность метода составляет 10-8 - 10-2 масс. % в зависимости от элемента. Воспроизводимость характеристик аргоновой горелки высока, что позволяет в широком концентрационном диапазоне проводить количественный анализ с воспроизводимостью Sr – 0,01-0,05. Основной фактор, сдерживающий применение АЭС ИСП – дороговизна оборудования и расходных материалов, в частности аргона высокой чистоты, потребление которого при проведении анализа составляет 10-30 л/мин.

Рис. 6. Схема горелки для высокочастотного индукционного разряда:

1 — аналитическая зона; 2 — зона первичного излучения; 3 — зона разряда (скин-слой); 4 — центральный канал (зона предварительного нагрева); 5 — индуктор; 6 — защитная трубка, предотвращающая пробой на индуктор (устанавливается только на коротких горелках); 7, 8, 9 — внешняя, промежуточная, центральная трубки соответственно

3. Процессы в пламени

Анализируемое вещество МХ в виде аэрозоля попадает в пламя и там претерпевает ряд превращений:

MX(раствор) ↔ MX(твердое вещ.) ↔ MX(газ) ↔ M + X ↔ М+ + Х↔ …

M + hν M*

M+ + hν (M+)*

M* - возбужденное состояние определяемого элемента М.

На первой стадии происходит испарение используемого растворителя и образуются молекулярные формы ранее растворенных веществ в кристаллическом состоянии. Затем происходит процесс распада молекул анализируемых веществ. При достаточно низких температурах происходит распад молекул на атомы, при более высоких температурах может происходить процесс ионизации образовавшихся атомов, а при очень высоких температурах могут образовываться голые ядра и электронный газ.
