Меры защиты от прямого и косвенного прикосновения к токоведущим частям

Усиленная изоляция используется только в случаях, когда двойную изоляцию затруднительно применять по конструктивным причинам, например в выключателях, щеткодержателях и др.

Малое напряжение – напряжение не более 42В переменного и не более 100В постоянного тока, применяемое для уменьшения опасности поражения электрическим током. Малое напряжение используется для питания ручного электрифициро

ванного инструмента, переносных светильников для помещений с повышенной и особой опасностью, местного освещения на станках, светильников общего освещения при высоте их подвеса менее 2,5м. Изделиям, рассчитанным на малое напряжение, присвоен III – й класс защиты от поражения электрическим током.

Источниками малого напряжения являются гальванические элементы, аккумуляторы, понижающие трансформаторы, выпрямители и преобразователи. Корпуса электроприемников малого напряжения не требуется занулять или заземлять, кроме электросварочных устройств и установок, работающих во взрывоопасных помещениях, а также при работах в особо опасных условиях.

Защитное отключение – это быстродействующее автоматическое отключение всех фаз участка сети, обеспечивающее безопасное для человека сочетания тока и времени его прохождения при замыкании на корпус (или человека), а также снижения уровня изоляции ниже определенного предела. Функция устройств защитного отключения (УЗО), которые имеют быстродействие от 0,03 до 0,2с, заключается в ограничении не величины тока, проходящего через тело человека, а времени его протекания.

Основаны УЗО на различных принципах действия. Наиболее совершенным являются УЗО, реагирующие на ток утечки. Такие устройства защищают человека от поражения электрическим током не только в случае прикосновения к металлическим корпусам, оказавшимся под напряжением из-за повреждения изоляции, но и при прямом прикосновении к токоведущим частям. Кроме того, УЗО защищают электроустановки от возгораний, первопричиной которых являются точки утечки, вызванные ухудшением изоляции.

Устанавливаться УЗО могут на вводе в здание, на групповых линиях или на линии питания отдельной электроустановки.

Блокировка опасных зон исключает доступ к токоведущим частям, пока с них не снято напряжение, либо обеспечивает автоматическое снятие напряжения при появлении возможности прикосновения или опасного приближения к токоведущим частям. Часто блокировки применяют совместно со звуковыми или световыми сигнальными устройствами. Блокировочные устройства основаны на различных принципах действия и разнообразны по конструктивному принципу действия и разнообразны по конструктивному устройству. Наиболее распространенны механические, электрические и фотоэлектрические блокировки.

Сигнализация и знаки безопасности применяются в дополнение к другим средствам защиты. Чаще всего они используются для предупреждения о наличии напряжения на электроустановке или недопустимом приближении к токоведущим частям, находящимся под напряжением.

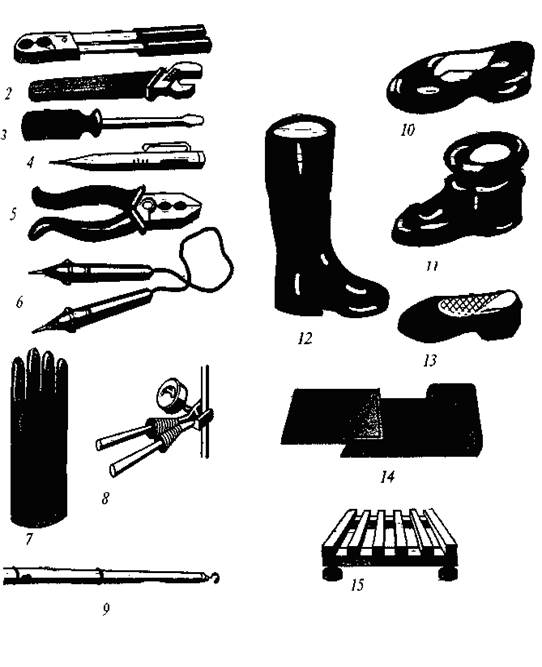

Средства индивидуальной электрозащиты (СИЭЗ) предназначены для защиты человека, который ими пользуется, от поражения электрическим током, воздействия электрической дуги и электромагнитного поля. Они подразделяются на основные и дополнительные.

К основным относятся средства защиты, изоляция которых длительно выдерживает рабочее напряжение электроустановки и которые позволяют прикасаться к токоведущим частям, находящимся под напряжением. В группу основных СИЭЗ входят: в электроустановках напряжением выше 1000В – диэлектрические перчатки толщиной 0,7мм, инструмент с изолирующими рукоятками и указатели напряжения; в электроустановках напряжением выше 1000В – изолирующие штанги, изолирующие и электроизмерительные клещи, резиновые перчатки толщиной 1,2мм.

К дополнительным относятся средства защиты, которые сами по себе не могут при данном напряжении обеспечить защиту от поражения, а применяются совместно с основными средствами. В группу дополнительных СИЭЗ входят: в электроустановках напряжением до 1000В диэлектрические сапоги, галоши, коврики и изолирующие подставки; в электроустановках напряжением выше 1000В – диэлектрические болты, коврики и изолирующие подставки.

Поддержание сопротивления изоляции токоведущих частей на высоком уровне уменьшает вероятность короткого замыкания, замыкания на землю или на корпус электропотребителя, поражения человека электрическим током.

Контроль изоляции должен осуществляться при приемо-сдаточных испытаниях новых или отремонтированных электроустановок и в процессе их эксплуатации. В сетях с глухозаземленной нейтралью контроль изоляции должен проводится периодически: в помещениях без повышенной опасности – не реже одного раза в год, в повышениях с повышенной опасности и особо опасных – не реже одного раза в 6 мес.

Согласно ПУЭ сопротивление изоляции в установках напряжением до 1000В должно быть не менее 0,5Мом на фазу. Контроль изоляции проводится на специальных стендах или с помощью переносных приборов – мегаомметров. При контроле изоляции сеть или электроустановка должны быть обесточены. Измерения сопротивления изоляции проводятся между фазами и каждой фазы относительно земли. В настоящее время разработаны приборы и методы непрерывного контроля изоляции электрических сетей без снятия напряжения, которые являются более удобными и повышают уровень безопасности.

Зануление–это преднамеренное соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением. Зануление применяется в электроустановках, питающихся от сетей напряжением до 1кВ с глухозаземленной нейтралью видов TN – C, TN – C – S, TN – S.

При пробое изоляции одна из фаз попадает на корпус установки, который через защитный проводник PE соединен с нулевым рабочим проводником N или с совмещенным рабочим и защитным проводником PEN. Возникает однофазное короткое замыкание, под действием тока которого срабатывает защита электроустановки, и поврежденная часть установки отключается от питающей сети. Чем быстрее произойдет отключении, тем эффективнее защитное отключение, тем эффективнее защитное действие зануления, так как пока корпус находится под напряжением, опасность поражения током сохраняется. С целью обеспечение требуемой безопасности для каждого уровня фазного напряжения сети нормированы наибольшие значения времени отключения и полного сопротивления цепи «фаза - нуль».
