Меры защиты от прямого и косвенного прикосновения к токоведущим частям

- техническая документация по электробезопасности (журналы инструктажей, проверки знаний персоналом правил и норм безопасности, учета средств защиты, учета дефектов и аварий в электроустановках и т.п., инструкции по охране труда и др.) должна иметься в наличии и заполняться в соответствии с установленными требованиями.

3. Оптимизация защиты в распределительных сетях. <

p>Последующее рассмотрение предполагает нормальные условия окружающей среды применительно к жилым общественным и производственным зданиям. Оптимальная защита достигается применением необходимых и достаточных мер защиты с учетом особенностей электроустановки.

Система распределения энергии

Оптимальная система защиты достигается для сетей с номинальным напряжением 230/400В при использовании зануления (система TN). Это объясняется следующими обстоятельствами.

Повреждение

Следующая защита

Повреждение

Следующая защита

Рис.9 Меры защиты от поражения электрическим током

1. Потенциал доступных прикосновению проводящих частей (ОПЧ и СПЧ) при повреждении изоляции значительно ниже напряжения сети по отношению к земле вследствие относительно низкого сопротивления цепи обратного тока, роль которой выполняет PE - или PEN - проводник, в качестве которого используются жилы и металлические оболочки кабелей, а также СПЧ.

2. Вероятность отключения при повреждении изоляции устройствами защиты от сверхтока достаточно высока.

3. Система применима к сетям с высокими номинальными токами.

4 Система TN обеспечивает удобство питания электроустановок при одновременном обеспечении экономичности.

5. Система TN снижает воздействие перенапряжений, вызываемых переходом напряжениям высокой стороны на низкую, а также до минимума последствия коммутационных и атмосферных перенапряжений.

Если эта система защиты укомплектовывается дополнительной защитой в виде УЗО – Д, оптимальный уровень безопасности обеспечивается.

Такая система обеспечивает защиту от поражения электрическим током, перенапряжений и возгораний, вызываемых повреждением изоляции, при минимальной вероятности нежелательных отключений.

Уставки УЗО - Д по дифференциальному (разностному) току выбираются на основе предельно допустимых физиологических воздействий и с учётом ожидаемых в защищаемой цепи токов утечки в нормальных режимах.

Устройства с более высоким значением тока уставки могут быть использованы там, где фазное напряжение выше, и где влияние дополнительных сопротивлений, включённых в цепь последовательно сопротивлением тела человека, как правило, невелико. В большинстве случаев повреждения изоляции дифференциальный ток обеспечивает срабатыва­ние устройств защитного отключения с током уставки не более 30мА.

Анализ зарегистрированных случаев серьёзного поражения электрическим током в сетях с фазным напряжением 230В показал, что ток через тело человека был порядка 100 мА и более.

Необходимо учитывать, что УЗО - Д независимо от величины уставки не ограничивают значение дифференциального тока, пока их контакты замкнуты. Значение дифференциального тока ограничивается только сопротивлением петли замыкания, основную часть которого составляет сопротивление тела человека.

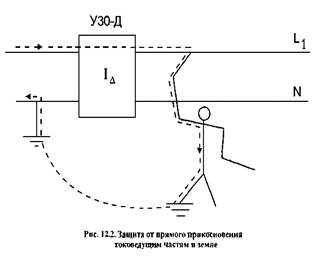

Основная защита выполнена в форме изоляции подсоединенного электрооборудования. Изоляция предотвращает прямое прикосновение (прямой контакт) к опасным токоведущим частям.

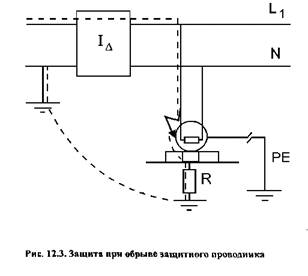

Защита при повреждении изоляции обеспечивается в виде системы TN с устройством защиты от сверхтока.

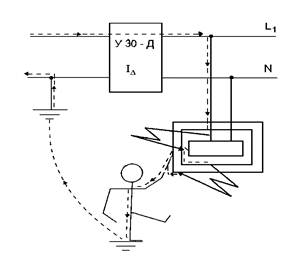

Дополнительная защита выполняется в виде устройств защитного отключения.
