Меры защиты от прямого и косвенного прикосновения к токоведущим частям

Наиболее опасными являются двухполюсные прикосновения во всех видах сетей, так как в этом случае человек попадает под линейное напряжение.

Однополюсные прикосновения во всех сетях с глухозаземленной нейтралью также опасны. В сетях с изолированной нейтралью вследствие очень большого сопротивления между фазами величина тока

, проходящего через человека, при однополюсном прикосновении будет малой, равной величине тока утечки, и поражения не произойдет. В этом отношении сети ТT более безопасны, чем сети TT и TN. Косвенные прикосновения являются однополюсными. По опасности поражения они соответствуют прямым однополюсным прикосновениям. Величина тока, протекающего через человека при косвенном прикосновении, зависит от напряжения прикосновения. Для человека, стоящего на земле и касающегося заземленного оборудования, корпус которого оказался под напряжением прикосновения будет являться разность потенциалов руки и ноги.

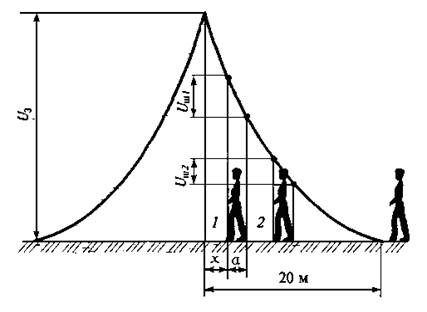

Поражение человека электрическим током может произойти также вследствие его попадания под шаговое напряжение. В этом случае ток протекает в теле человека по пути «нога - нога». Напряжением шага называется разность потенциалов между двумя точками земли, на которые одновременно опирается человек при перемещении в поле растекания тока в земле.

При пробое изоляции на корпус установки, присоединенной к заземлителю, обрыве и падении находящегося под напряжением фазного провода на землю потенциалы земной поверхности или токопроводящего пола приобретают повышенные значения. Наибольший потенциал, равный потенциалу заземлителя или фазы, имеет точка земли, расположенная непосредственно над заземлителем или в месте касания упавшего провода с землей. По мере удаления от этой точки в любую сторону потенциалы точек земной поверхности снижается по закону, близкому к гиперболическому. На расстоянии 20м от заземлителя зона растекания тока заканчивается – потенциалы земли имеют нулевое значение.

2. Технические способы и средства электробезопасности.

В соответствии с государственными стандартами по электробезопасности и Правилами устройства электроустановок (ПУЭ) номенклатура видов защиты от поражения электрическим током включает в себя следующие способы и средства.

При прямых прикосновениях необходимо:

- применение защитных оболочек и ограждений;

- расположение токоведущих неизолированных частей вне зоны досягаемости;

- применение изоляции (рабочей, дополнительной, усиленной) токоведущих частей;

- использование малого напряжения;

- защитное отключение;

- блокировка опасных зон (пространств);

- применение предупредительной сигнализации, знаков безопасности;

- использование во время работ на сетях или электрооборудовании под напряжением средств индивидуальной защиты;

- контроль изоляции.

При косвенных прикосновениях необходимо:

- зануление с использованием защитных проводников;

- заземление;

- уравнивание потенциалов;

- защитное отключение;

- применение двойной изоляции;

- использование малого напряжения;

- контроль изоляции;

- электрическое разделение сети.

Технические способы и средства защиты применяются раздельно или в комплексе, так чтобы получилась оптимальная защита.

Для предотвращения случайного соприкосновения человека с неизолированными токоведущими частями или приближения к ним на опасное расстояние они должны располагаться в недоступном месте (в нише, внутренних полостях строительных конструкций и т.п.) или на недосягаемой высоте (выше уровня рабочей зоны). В том случае, если это не удается сделать, токоведущие части закрываются ограждениями или заключаются в оболочки. Ограждения выполняются различными по виду, конструктивному исполнению и способу установки. Они обычно закрывают токоведущие части не со всех сторон, поэтому обеспечивают только частичную защиту от прикосновения. Оболочки представляют собой замкнутые пространства и обеспечивают различную степень защиты, вплоть до полной защиты, от прикосновения с токоведущими частями, попадания внутрь твердых токопроводящих предметов и воды. При использовании этих способов и средств должны быть обеспечены установленные нормативные изоляционные расстояния от токоведущих частей до ограждений, оболочек, а также до находящегося вблизи человека с учетом его рабочих поз, возможных движений, применяемого инструмента и приспособлений.

Различают изоляцию рабочего места и изоляцию в электроустановках. Изоляция рабочего места как способ защиты используется при невозможности выполнения заземления, зануления и защитного отключения. На рабочем месте изолируется от земли пол, настил, площадка и т.п., а также все металлические детали, потенциал которых отличается от потенциала токоведущих частей и прикосновение, к которым является предусмотренным или возможным. Предусмотренное рабочее место изолируется таким образом, чтобы работник ни при каких условиях не смог одновременно прикоснутся к обслуживаемому электрооборудованию и каким-либо заземленным элементам здания или другого оборудования.

В электроустановках применяются следующие виды изоляции:

- рабочая изоляция - электрическая изоляция токоведущих частей (проводов, шин и т.п.), обеспечивающая предотвращение коротких замыканий в электроустановке и защиту человека от поражения электрическим током;

- дополнительная изоляция – электрическая изоляция нетоковедущих в нормальном состоянии частей электроустановки, предусмотренная дополнительно к рабочей изоляции токоведущих частей, для защиты человека в случае повреждения (пробоя) рабочей изоляции;

- двойная изоляция – электрическая изоляция, состоящая из рабочей и дополнительной изоляции;

- усиленная изоляция – улучшенная рабочая изоляция с такой же степенью защиты от поражения электрическим током, как и у двойной изоляции.

В настоящее время промышленность выпускает электропотребители различных классов защиты от поражения электрическим током.

Для электроустановок, имеющих только рабочую изоляцию, установлен 0 – й класс. В производственных условиях эти установки должны в обязательном порядке иметь зануление или заземление, а также другие виды защиты. Бытовые электроприборы этого класса не имеют дополнительные электрические защиты, поэтому их использование допускается только в помещениях без повышенной опасности.

Электроустановкам, имеющим двойную изоляцию, присвоен II – класс. Все электроинструменты с движущимся рабочим органом, ручные светильники, а также большинство электроприемников имеют II- й класс защиты от поражения электрическим током. Корпусные части таких инструментов защищают от поражения электрическим током не только при пробое изоляции внутри корпуса, но и при случайном прикосновении рабочего органа к токоведущим частям обрабатываемого изделия. Они без дополнительных средств защиты могут применяться в помещениях любых категорий опасности. Электроустановки, имеющие двойную изоляцию и металлический корпус, запрещается занулять или заземлять. На паспортной табличке таких изделий помещается специальный знак - квадрат внутри квадрата.
