Причины электротравм. Действие электричества на человека

Влияет и род тока. Так, при частоте переменного тока 60Гц максимально выдерживаемый человеком ток, при котором можно преодолеть сокращение мышц рук, равен 10 мА (0,01 А), в то время как человек сохраняет ту же способность при постоянном токе 50 .80 мА (0,05 .0,08 А). Постоянный ток напряжением до 250В менее опасен, чем равный ему переменный. Однако с повышением напряжения постоянный ток станови

тся более опасным. Частота тока оказывает влияние на степень поражения человека. Наиболее опасен переменный ток промышленной частоты 50 .60 Гц.

Одинаковое воздействие на человека оказывают токи 50 .200 Гц—до 10 мА, 1000 Гц— до 20 мА, 7000 Гц—до 35 мА. Чем дольше человек находится под воздействием тока, тем сильнее последствия поражения.

Международные комиссии предлагали ограничить время действия токовой защиты до 0,03 с для токов до 300 мА и принять следующие численные значения:

Время, с 1 0,7 0,5 0,2

Ток, мА 65 75 100 250

На основе исследований и практического опыта можно принять допустимый интервал времени прохождения электрической цепи через тело человека от 0,01 до 2 с.

По последствиям действия на организм человека токи подразделяются на пороговые, отпускающие и удерживающие.

Значения пороговых токов зависят от человека, места соприкосновения с телом человека, напряжения и находятся в пределах от 0,6 до 5 мА (0,005 А), когда человек начинает ощущать протекание тока.

Отпускающими токами считаются такие, при которых человек еще может сам прервать электроцепь, проходящую через его тело. Значение отпускающего переменного тока составляет менее 0,01 А, а постоянного - 0,05 .0,07 А.

Удерживающими токами считаются такие, при которых человек не может без помощи извне освободиться, то есть прервать цепь. Здесь мы встречаемся с несоответствием скорости влияния тока и скорости условных рефлексов, когда человек понимает, что он погибает, но понимает это слишком поздно, так как мышцы тела уже парализованы. Значения переменного удерживающего тока находятся в пределах 0,01А, постоянного тока — более 0,07 А.

Поражение человека не происходит при напряжении 12 .16В и силе тока менее 0,01А при благоприятных окружающих условиях, а ток напряжением 36В, который некоторые исследователи считают безопасным, может оказаться смертельным.

Пример. Человек попал под напряжение 36В. Сопротивление человека может быть 400, 800, 1000 Ом.

; ;

Как видно, при напряжении 36В при определенных условиях может произойти несчастный случай со смертельным исходом. Следует помнить, что на теле человека есть уязвимые участки с пониженным сопротивлением тканей. И если провод касается уязвимых участков тела, то смерть может наступить при малых напряжениях и токе 10 .70 мкА (0,000010—0,000070 А).

Известны случаи со смертельным исходом при напряжении 15-20В. В одном случае обнаружены метки на тыльной стороне кисти и большого пальца.

Западногерманский ученый Ульрих предлагает определить смертельную величину тока с учетом опасных точек расчетным путем:

(3.4.1)

где І – переменный ток с частотой 50 Гц, протекающий через тело человека, мА:

Кн – коэффициент, учитывающий изменение величины тока в зависимости от возможных прикосновений тела человека к сети тока.

Значения коэффициента Кн приведены на схеме (рис. 3.4.1.) для различных комбинаций мест приложения напряжения через поврежденную кожу (в скобках даны значения величины Кн при прикосновении двумя руками к местам, находящимся под напряжением).

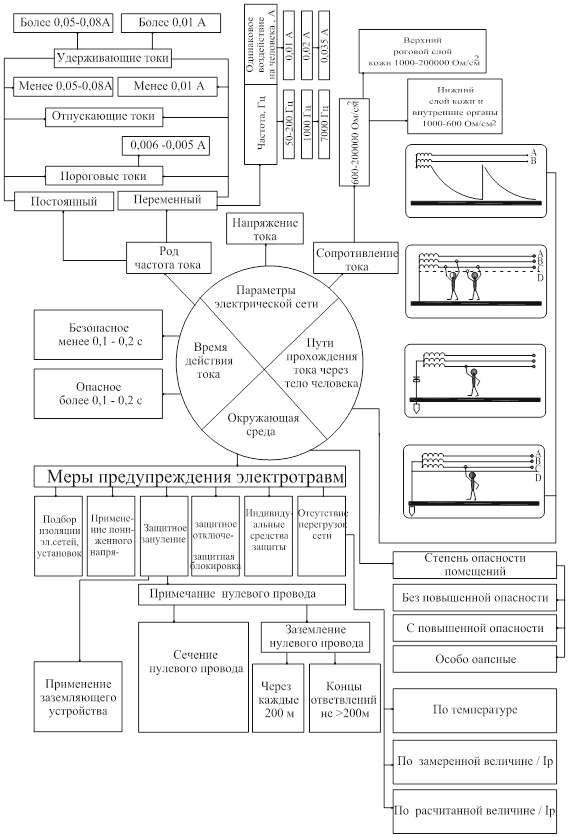

Рис.3.4.1 Основные факторы, определяющие степень поражения человека электрическим током

Если при прикосновении двумя руками к установке, находящейся под напряжением 220В, 50Гц Кн=0,4 то смертельная величина тока, согласно /3.1/, равна 200 мА(рис.3.4.2.)

Условия поражения электрическим током

Электродвигатели строительных машин и механизмов и других различных электроустановок питаются трехфазным током, напряжением 380/200В, а осветительные приборы – однофазным током с напряжением 220/127В.

Ток может подаваться:

- по четырехпроводной сети с изолированной нейтралью;

- по четырехпроводной сети с глухозаземленной нейтралью;

- по трехпроводной сети с изолированной нейтралью;

- по трехпроводной сети с глухозаземленной нейтралью.

Изолированной нейтралью называется нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная через большое сопротивление, соизмеримое с сопротивлением изоляции фазных проводов.

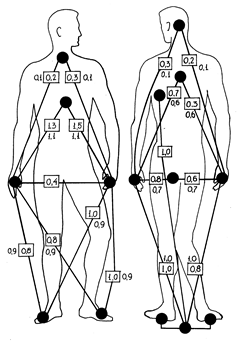

Рис.3.4.2 Схема расположения опасных точек на теле человека.

Сети с изолированной нейтралью применяют в тех случаях, когда имеется возможность контролировать и поддерживать высокий уровень изоляции проводов и когда емкость сети относительно земли незначительна (мало разветвленные сети не подверженные воздействию агрессивной среды, находящихся под постоянным надзором квалифицированного персонала – сети небольших предприятий, передвижных электроустановок и т.д.)

Глухозаземленной нейтралью называется нейтраль трансформатора или генератора, присоединенная непосредственно к заземляющему устройству или через малое сопротивление.

Сети с глухозаземленной нетралью применяются при значительной протяженности и разветвленности, когда невозможно обеспечить высокий уровень изоляции (высокая влажность, агрессивность среды и т.д.), невозможно контролировать и поддерживать высокий уровень изоляции, либо когда емкостные токи из-за высокой разветвленности достигают опасных значений для человека (сети крупных промышленных предприятий).

Фазные провода А, В, С называются линейными проводами, напряжение между любыми двумя из них 380В.

Степень опасности и возможность поражения электротоком зависят от условий включения в сеть. (рис. 3.4.1)

1. Самым опасным является прикосновение человека к двум различным фазам, находящимся под напряжением. Человек оказывается включенным на полное линейное напряжение в сети и сила тока, проходящего через человека,

(3.4.2)

где Uл—линейное напряжение сети, В;

Rr—сопротивление тела человека, Ом.

В этом случае при всех напряжениях в сети сила тока Ir>0,01 А, значительно больше удерживающего тока.

При этом в считанные доли, происходит пробой кожного покрова и по телу человека замыкается электрическая цепь. Особо опасно прохождение тока рядом с жизненно важными органами: сердце, грудная клетка, печень и так далее, что может вызвать фибрилляцию сердца, потерю сознания и привести к летальному исходу.
