Под вентиляционной системой понимают совокупность различных по своему назначению вентиляционных установок, способных обслуживать отдельное помещение или корпус. Вентиляционные системы, используемые в производственных корпусах, можно представить в виде структурной схемы (рис. 1). В зависимости от способа перемещения воздуха в рабочих помещениях вентиляция делится на искусственную (механическую

), естественную и комбинированную. При естественной вентиляции воздухообмен осуществляется двумя способами: неорганизованно, посредством проветривания (через окна и двери в помещении) и инфильтрации (поступление воздуха через поры и щели в окнах и дверных проемах), и организованно, посредством аэрации и с помощью дефлекторов.

Аэрацией является организованный естественный воздухообмен, осуществляемый за счет ветрового давления и регулируемый в соответствии с внешними метеорологическими условиями (рис. 2).

Аэрация осуществляется следующим образом. В производственном здании, оборудованном тремя оконными проемами (1–3), в летнее время открываются проемы 1 и 3. Свежий воздух поступает в помещение через нижние проемы 1, располагаемые на высоте 1…1,5 м от пола, а удаляется через проемы 3 в аэрационном фонаре здания.

Рис. 2. Схема аэрации зданий за счет разной плотности воздуха: а – в теплый период года; б – в холодный период года. 1, 2, 3 – оконные проемы; 4 – аэрационный фонарь

Поступление наружного воздуха в зимнее время осуществляется через проемы 2, расположенные на высоте 4–7 м от пола, чтобы холодный наружный воздух, опускаясь до рабочей зоны, успел нагреться за счет перемешивания с теплым воздухом помещения.

Преимуществом аэрации является то, что большие объемы воздуха (до нескольких миллионов кубических метров в час) подаются и удаляются без применения вентиляторов. Кроме того, система аэрации является мощным средством для борьбы с избытком выделения теплоты в производственных помещениях.

Недостатком аэрации является снижение эффективности в летнее время вследствие повышения температуры наружного воздуха, особенно в безветренную погоду. Кроме того, поступающий воздух в помещение не очищается и не охлаждается.

Вентиляция с помощью дефлекторов применяется в том случае, если неорганизованного воздухообмена (проветривание или инфильтрация) для удаления вредных выделений из помещения бывает недостаточно. В настоящее время наибольшее распространение получил дефлектор ЦАГИ (рис. 3). Он стоит из диффузора 1, верхнюю часть которого охватывает цилиндрическая обечайка 2. Колпак 3 служит для защиты от попадания атмосферных осадков в патрубках 5, а конус 4 – для предохранения от задувания ветром внутрь дефлектора.

Ветер, обдувая обечайку дефлектора, создает на большей части его окружности разрежение, вследствие чего воздух из помещения по воздуховоду и патрубку 5 выходит наружу через две кольцевые щели между обечайкой 2 и краями колпака 3 и корпуса 4. Эффективность работы дефлекторов зависит от скорости ветра, а также от высоты установки их над коньком крыши (рис. 4).

Рис. 3. Схема дефлектора типа ЦАГИ

Рис. 4. Расположение дефлекторов: 1 – правильно; 2, 3 – неправильно

В системах искусственной, механической вентиляции движение воздуха осуществляется вентиляторами, а в некоторых случаях эжекторами. На схеме приведена классификация механической вентиляции. По месту расположения механическая вентиляция бывает общеообменная (схема воздуха происходит во всем объеме помещения), местная (локальная), когда обмен воздуха происходит в местах образования вредных выбросов, и комбинированная (наряду с общим воздухообменом локально удаляется загрязненный воздух от источника выделения).

По способу подачи воздуха механическая вентиляция бывает: приточной, вытяжной и приточно-вытяжной. Схемы общеобменной вентиляции приведены на рис. 5.

Рис. 5. Схема общеобменной вентиляции: 1 – корпус помещения; 2 – загрязненный воздух; 3 – подаваемый или удаляемый воздух, системами вентиляции. а – приточная; б – вытяжная; в - приточновытяжная

Местная приточная вентиляция осуществляется устройством воздушных душей, воздушных завесы, оазисов.

Воздушный душ представляет собой поток воздуха определенных параметров, направленный на человека. Воздушная завеса позволяет предотвратить проникновение холодного воздуха в помещение. Воздушные оазисы улучшают метеоусловия на ограниченной площади помещения, отделенной со всех сторон перегородками.

Местная вытяжная вентиляция выполняется, как правило, в виде вытяжных шкафов (рис. 6), вытяжных зонтов, всасывающих панелей, бортовых отсосов (рис. 7), эжекционных установок.

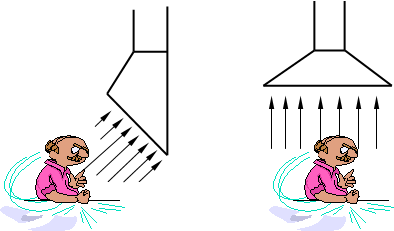

Рис. 6. Установка вытяжных шкафов: а – правильная; б – неправильная

Эжекторы применяют в тех случаях, когда необходимо удалить очень агрессивную среду, пыль или газы.

Принцип действия эжектора (рис. 8) заключается в создании в специальной камере вытекающим воздухом разрежения, с помощью которого подсасывается воздух из помещения.

Рис. 7. Бортовой отсос

Рис. 8. Эжектор: сплошной односторонний 1 – сопло подводного патрубка; 2 – камера разрежения; 3 – камера смешивания эжектирующего и эжектируемого воздуха

Расчет механической вентиляции

1. Расчет общеобменной вентиляции по газовыделениям

Расчет механической общеобменной вентиляции сводится к определению необходимого качества вентиляционного воздуха L для того, чтобы разбавить вредные выделения до значений, не превышающих предельно допустимых концентраций.

Количество воздуха, необходимого для растворения вредных выделений, поступающих с отработавшими газами, при работе автомобилей одинаковых моделей, определяется по формуле

, (1)
