Вентиляция и освещение производственных помещений. Обеспечение электробезопасности на производстве

6. Расчет вытяжных зонтов

Количество удаляемого воздуха определяется по формуле (6). Скорость воздуха в приемном сечении зонта принимается:

для нетоксичных выделений V=0.15…0.25 м/с;

для токсичных выделений V=0.5…1.25 м/с.

7. Расчет всасывающей панели

Панели применяются в качестве местных отсосов при пайке и сварке небольших деталей. В сечении панель представ

ляет собой узкие горизонтальные щели. Площадь живого сечения панели f должна составлять 0,25 от общей площади. Количество воздуха, удаляемого панелью, определяется по формуле

, (7)

где f = 0.25F,

f – площадь живого сечения панели;

F – габаритные размеры зеркала панели, м;

V – скорость удаляемого воздуха.

Скорость, отсасываемого воздуха в сечении панели для вредных испарений бедными смесями принимается V=2…3.5 м/с, смесями с пылью V=3.5…4.5 м/с.

Панель действует эффективно, если на 1ее площади приходится не менее 330 /г отсасываемого воздуха.

8. Расчет бортовых отсосов

Бортовые отсосы находят широкое применение на производстве. Их устраивают у промышленных ванн, наполненных разного вида растворами. Бортовые отсосы бывают обычные (рис. 9а) и опрокинутые (рис. 9б), если уровень жидкости в ванне более низкий.

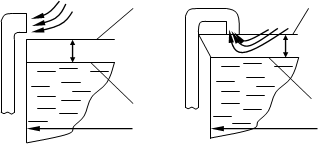

Рис. 9. Схема устройства бортовых отсосов: а – обычный; б – опрокинутый; 1 – уровень борта ванны; 2 – уровень поверхности жидкости

Расход воздуха, удаляемого бортовыми отсосами, определяется по формуле:

, (8)

где – коэффициент, зависящий от ширины ванны B, типа отсоса и высоты спектра вредностей h под зеркалом ванны;

– температура раствора в ванне и температура воздуха в помещении;

x – поправочный коэффициент на глубину уровня жидкости в ванне H (мм), где H – расстояние от борта ванны до уровня жидкости в ней;

– длина ванны, мм;

S – поправочный коэффициент на подвижность воздуха в помещении.

Высота спектра вредности h, температура раствора в ванне и коэффициенты , x, S находятся по табл. 6, 7, 8, 9.

Таблица 6. Высота спектра вредностей в бортовых отсосах от ванн

Таблица 7. Зависимость от ширины ванны B и высоты спектра вредностей h
