Вентиляция и освещение производственных помещений. Обеспечение электробезопасности на производстве

· ртутные лампы высокого давления с добавкой йодидов металла ДРИ, их часто называют металлогалогенными;

· трубчатые ксеноновые газоразрядные лампы высокого давления ДКсТ, применяемые для наружного освещения в связи с опасностью ультрафиолетового облучения работающих в помещении;

· натриевые газоразрядные лампы высокого давления ДНаТ, используются только для наружного освещения.

Преи

муществом газоразрядных ламп является:

· их экономичность;

· световая отдача 30…80 лм / Вт, что в 3 – 4 раза превышающая световую отдачу ламп накаливания;

· срок службы доходит до 10000 ч;

· возможность создания равномерного освещения;

· близость спектра их излучения к естественному.

К недостаткам газоразрядных ламп можно отнести:

§ пульсации светового потока;

§ слепящее действие;

§ сложность схемы включения;

§ шум дросселей;

§ невозможность использования при низких температурах;

§ чувствительность к снижению напряжения питающей сети.

Светильники

Для рационального перераспределения светового потока лампы и защиты глаз человека от чрезмерной яркости света источники искусственного освещения обычно устанавливаются в осветительной арматуре. Источник света вместе с осветительной арматурой принято называть светильником или осветительным прибором. Осветительный прибор дальнего действия называют прожектором.

Большое значение для ограничения ослепленности, создаваемой светильниками, имеет защитный угол (рис. 10), создаваемый отражателем, а в светильниках с люминесцентными лампами – планками экранирующей решетки. Защитный угол должен быть не больше 30.

а б

Рис. 10. Схема к определению защитного угла светильника: а – светильник с лампой накаливания; б – светильник с люминесцентными лампами

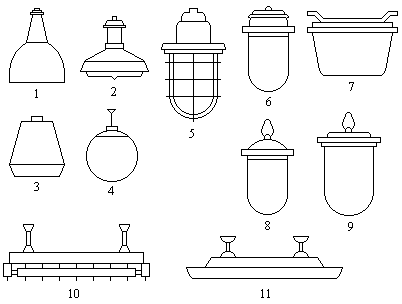

Рис. 11. Светильники: 1 – «Универсаль»; 2 – «Глубокоизлучатель»; 3 – «Люцетта»; 4 – «Молочный шар»; 5 – типа ВЗГ; 6 – типа С-131; 7 – потолочный ПСХ; 8 – типа ПУ-100; 9 – типа ПУ-200; 10 – типа ОД; 11 – типа ПВЛ.

Промышленность выпускает различные типы светильников.

Расчет искусственного освещения

При расчете искусственного освещения последовательно решается ряд вопросов.

1. Выбор типа источника света

Если температура в помещении не понижается ниже 10С, а напряжение в сети не падает ниже 90% номинального, то следует отдать предпочтение экономичным газоразрядным лампам.

2. Выбор системы освещения (общее или комбинированное)

Важно иметь в виду, что локализация общего освещения повышает его экономичность.

3. Выбор типа светильника

Критерием для выбора типа светильника является загрязненность воздушной среды, взрыво – и пожаробезопасность.

4. Распределение светильников и определение их количества

От правильного распределения светильников зависит равномерность освещения рабочих поверхностей. При выборе расстояния между центрами светильников руководствуйтесь данными табл. 10.

Таблица 10. К расчету расстояния между центрами светильников

Зная высоту подвеса h светильника, расстояние между центрами можно рассчитать по формуле

l=kx·h, (12)

где kx - коэффициент из табл. 10.

5. Определение нормируемой освещенности на рабочем месте

Вначале определяют разряд зрительных работ, затем в соответствии с выбранным источником света и системой освещения выбирают нормируемую освещенность.

6. Расчет мощности источника света

Для расчета общего освещения горизонтальной поверхности используют метод светового потока.

При решении задачи разработки мероприятий по охране труда на производстве, как правило, при расчете искусственного освещения определяют необходимое количество светильников в помещении.

Последовательность проведения расчета искусственного освещения в помещении

Таблица 11. Нормы искусственного освещения(СНиП)
