Наземный радиолокационный запросчик IЛ24

● недостаточная пропускная способность, вызванная не производительной загрузкой ответчиков в период ответов на запросные сигналы, излученные по боковым лепесткам.

В целом неимитостойкая система РЛО характеризуется следующими показателями:

-- вероятность имитации противником сигнала "СВОЙ" за обзор - 0.1;

-- пропускная способность позволяет обеспечить нормаль­ную рабо

ту 10 запросчиков по 10 ответчикам в условиях взаимных помех.

Для устранения названных недостатков в настоящее время разработана и используется имитостойкая система РЛО.

Она позволяет производить опознавание объектов как в рассмотренных выше режимах с использованием сигналов III диапазона, так и в новых режимах работы с использованием сиг­налов УН диапазона дециметровых волн.

Среди новых режимов, присущих только системе имитостой­кого РЛО, выделим используемые в аппаратуре опознавания СОУ 9A310. К ним относятся:

общее неимитостойкое опознавание в УН диапазоне (I режим VII диапазона);

общее имитостойкое опознавание в VII диапазоне (II режим VII диапазона);

индивидуальное опознавание в VII диапазоне (III ре­жим VII диапазона);

режим "Бедствие" в VII диапазоне;

режим "Тревога".

Отличительными особенностями работы имитостойкой сис­темы РЛО в названых режимах являются:

● использование более высокочастотного УН диапазона дециметровых волн, что позволяет исключить помехи телевиде­ния и повысить потенциал запросчиков без увеличения габа­ритов их антенн;

● использование разноса по частоте между запросными и ответными сигналами в целях повышения помехозащищенности системы РЛО. Это достигается передачей запросных сигналов на несущей частоте fч, а ответных - на частотах f2 и f3;

● запрещение ответов при облучении опознаваемого объек­та боковыми лепестками запросчика.

Последнее обеспечивает увеличение пропускной способности системы, поскольку ответчик излучает ответные сигналы лишь при облучении его главным лепестком запросчика, а в осталь­ное время обеспечивает выдачу ответных сигналов на другие запросы. Реализация этого принципа, называемого также по­давлением боковых лепестков на передачу, будет рассмотрена ниже.

Рассмотрим назначение и особенности названных режимов имитостойкой системы РЛО.

Режим общего неимитостойкого опознавания в VII диапазоне предназначен для определения государственной принадлежности обнаруженных объектов в условиях помех, а также при большом числе запросчиков, работающих по одному объекту. Отличие этого режима от режима общего опознавания III диапазона сос­тоит в изменении структуры запросных и ответных сигналов, а также в изменении способа облучения объекта запросчиком. После обнаружения объекта запросчик излучает в направлении на него запросный сигнал. Этот сигнал состоит из четырех радиоимпульсов на частоте fч с фиксированной временной расстановкой (рис. 1.3,а). Первые три импульса излучаются остронаправленной антенной, а четвертый, назы­ваемый импульсом подавления боковых лепестков (ПБЛ), - че­рез слабонаправленную компенсационную антенну. Коэффициент усиления компенсационной антенны меньше коэффициента усиле­ния остронаправленной антенны только в области ее главного лепестка (рис. 1.4). Ответчик принимает запросный сигнал и сравнивает амплитуды импульсов тройки с амплитудой импульса ПБЛ. Если объект облучается главным лепестком эапросчика, то амплитуда ПБЛ оказывается меньше амплитуды любого из первых трех импульсов и ответчик излучает ответный сиг­нал (рис. 1.4а). В противном случае ответный сигнал не из­лучается (рис. 1.4б), чем и достигается реализация прин­ципа подавления боковых лепестков на передачу. Ответный сигнал состоит из двух радиоимпульсов на различных несущих частотах f2 и f3 (рис.1.3;в). Кодирование ответа дос­тигается изменением времени запаздывания второго импульса по отношению к первому (три фиксированные значения τ1), а также изменением порядка следования импульсов на частотах f2 и f3 (первый на f2, второй на f3 или наоборот). Таким образом» ответный сигнал имеет шесть кодов. Он дашифрируется, преобразуется в сигнал "СВОИ" и используется для формирования отметки общего опознавания аналогично ре­жиму общего опознавания в III диапазоне (см, рис. 1.2,6). Имитостойкость режима обеспечивается периодической сменой ответных кодов аналогично имитостойкой системе РЛО и в свя­зи с малым числом ответных кодов также невысока.

Режим общего имитостойкого опознавания в VII диапазоне применяется для определения государственной принадлежности обнаруженных объектов в условиях имитации ответных сигналов противником, а также при воздействии помех. Этот режим от­личается от рассмотренных значительно большей имитоетойко­стью, достигаемой в результате кодирования как запросного, так я ответного сигналов по криптографическому методу. Идея «того метода состоит в следующем. На каждые сутки работы на большого (911) числа возможных кодов запросного сигнала

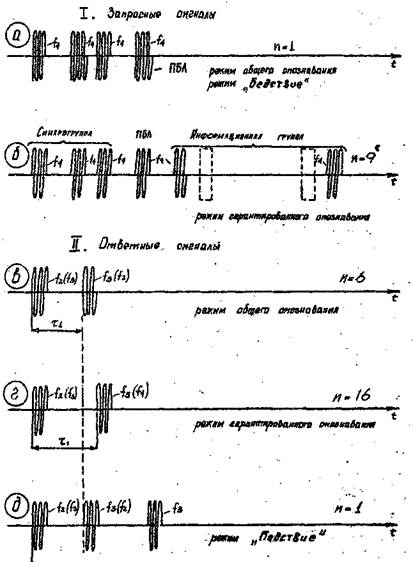

Рис.1.3. Структура сигналов VIII диапазона

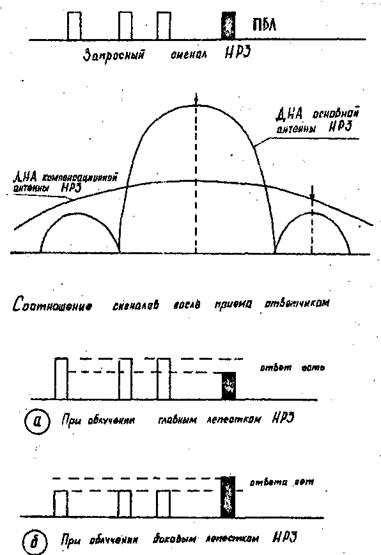

Рис. 1.4. Принцип подавления боковых лепестков на передачу

случайным образом выбирается N действующих. Каждому из них ставится в соответствие один из 16 возможных кодов от­ветного сигнала, которые также выбираются случайным обра­зом. Полученная таким образом таблица из действующих зап­росных кодов и соответствующих им ответных кодов одновремен­но вводится во все запросчики и ответчики и используется для шифрации и дешифрации запросных и ответных сигналов в течение суток. Отличия режима гарантированного опознавания в VII диапазоне от режима общего опознавания в УН диапазо­не следующие. В запросчике случайным образом выбирается один из N кодов запросного сигнала и соответствующий ему код ответного сигнала из введенной таблицы. Код запросного сиг­нала используется для формирования запросного сигнала, а код ответного - для подготовки к дешифрации ответного сигна­ла. По коду запросного сигнала запросчик фориирует и излу­чает запросный сигнал. Его структура приведена на рис.1.3,6. Первые три импульса образуют синхрогруппу, которая исполь­зуется в ответчике для подготовки к приему информации. За синхрогруппой следует импульс ПБЛ. После импульса ПЕЛ рас­положена информационная группа. Она обра­зована импульсной последовательностью, в которой двоичным позиционным кодом закодировано число, соответствующее зап­росному коду, а также избыточная информация, обеспечивающая его проверку при приеме. Ответчик принимает запросный сигнал и после проверки правильности полученного кода определяет по нему код ответного сигнала согласно таблице. По этому ко­ду, однозначно определяющему структуру ответного сигнала, ответчик вырабатывает его и излучает в пространство. Ответ­ный сигнал состоит из двух радиоимпульсов, следующих на час­тотах f2 и f3. Код этого сигнала определяется порядком сле­дования импульсов на различных частотах (два варианта) и временем запаздывания второго импульса по отношению к пер­вому (восемь вариантов) (рис.1.3,г). Общее число возможных вариантов ответного кода 16. Сигнал принимается запросчиком и дешифруется им. Правильность ответного сигнала определяет­ся путем сопоставления кода принятого сигнала с кодом ответ­ного сигнала, полученного из таблицы в начале цикла обмена.
