Наземный радиолокационный запросчик IЛ24

Угол между векторами сигналов в общем случае может быть любым (пунктирные окружности). Однако в первом случае угол γ мешду векторами суммы и разности (с учетом реальных амплитудных соотношений) всегда будет меньше 90°, а во вто­ром - всегда больше.

Суммарный и разностный сигналы поступают на фазовый детектор, зона срабатывания которого выбирается таким обра­зом, что при разности фаз си

гналов менее 90° импульсы с вы­хода детектора проходят через пороговое устройство, а при разности фаз более 90° импульсы на выходе отсутствуют.

Пороговое устройство формирует импульсы по амплитуде и обеспечивает ограничение количества импульсов на выходе приемного устройства за счет собственных шумов (ложная тре­воге) при заданном отношении сигнал/шум на входе.

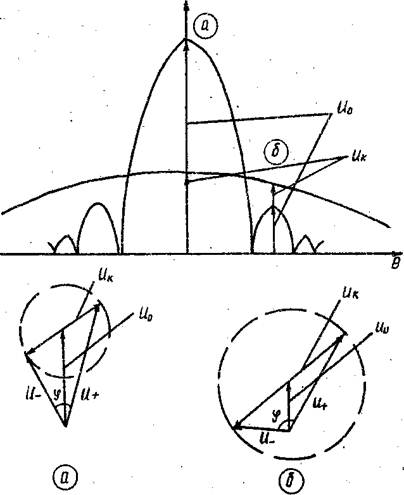

Рис. 1.8. Диаграмма преобразований амплитудных соотношений сигналов в фазовые

С фазового детектора и порогового устройства видео­сигналы поступают на выходное устройство.

Сигналы АМИ по отдельному выходу с УПЧ-2 подаются на дешифратор АМИ и после дешифрации частот модуляции - на вы­ход блока при наличии сигнала ГИ с выходного устройства.

Приемное устройство Ш диапазона обеспечивает обработку ответных сигналов при наличии помехи в полосе Δf1 с помощью автокомпенсатора помех (автокомпенсатор f1). В этом случае сигнал и помеха, поступившие на входы основного канала и ка­нала подавления, усиливаются в УПЧ-1 и поступают на автоком­пенсатор. В автокомпенсаторе на основе различия спектров сиг­нала и помехи производится операция подавления помехи путем выравнивания фаз и амплитуд только помехи и вычитание поме­хи канала подавления из помехи основного канала.

Сигналы ГИ с автокомпенсатора поступают на выходное устройство.

Переключение выходного устройства на передачу сигнала от автокомпенсатора производится в случае подавления ответ­ного сигнала помехой, о чем свидетельствует отсутствие конт­рольного ответного сигнала с выхода порогового устройства при включенном имитаторе ответных сигналов.

Приемное устройство УП д преобразует ответные сигналы на частотах f2 и f3 , модулированные импульсно-временным кодом, усиливает их на промежуточной частоте (в смесителе, УПЧ), которые далее обрабатываются как сигналы ГИ Ш д. В фазовом детекторе и автокомпенсаторе обеспечивается разделе­ние по каналам сигналов, принятых на частотах f2 и f3.

Сигналы с выхода фазового детектора или автокомпенса­тора через выходное устройство поступают в дешифрирующее устройство блока У0070100 по двум выходам f2 и f3.

Дешифрация ответных кодов производится следующим об­разом.

При работе в Ш д на дешифрирующее устройство поступа­ют видеоимпульсы ответного кода с выходного устройства блока У0030100 (f1 ГИ) и сигнал дешифрации импульса АМИ с дешифра­торе АМИ блока У0030100 (f1 АМИ).

При работе в УП д на дешифрирующее устройство поступа­ют видеоимпульсы ответного кода с выходного устройства блока У0030100 по выходам f2 и f3 (f2, f3).

Первый импульс принятого кода называется кодовым синхроимпульсом (КСИ), а последующие импульсы кода - информа­ционными (ИИ). Положение ИИ относительно КСИ, а также их вре­менная расстановка и несущие частоты изменяются при смене режимов и кодов.

В основу принципа дешифрации ответных сигналов I, Ш ре­жимов, сигнала "БЕДСТВИЕ" положен метод приведения всех импуль­сов кода путем задержки к концу максимальной временной базы кодов этих режимов. Задержка импульсов осуществляется на регистрах дешифратора, на которые подаются импульсы кварце­вой частоты (кварцевая частота) с генератора тактовых импуль­сов. При совпадении во времени КСИ и ИИ формируется импульс, свидетельствующий о том, что принятый ответный код является правильным и соответствует действующему по расписанию.

Установка кода, действующего по расписанию, при работе в I, Ш режимах производится с пульта управления путем подачи на дешифрирующее устройство постоянных напряжений с МПУ. При работе во П режиме с изделия 6110 после формирования запрос­ного кода в данном периоде на дешифратор сигналов 00, ИО, Б, Т через преобразователь сигналов ПОК поступает информация в ви­де импульсных напряжений, представляющих 4- разрядный пос­ледовательный бинарный код и называемых признаками ответных кодов (ПОК Пр). Они характеризуют ожидаемый ответный код. Эта информация преобразуется в 4— разрядный бинарный парал­лельный код и обеспечивает установку в дешифраторе 00, ИО, Б,Т и шифраторе контрольных сигналов (в блоке У0070100) соот­ветствующего ожидаемого кода.

Сигналы общего опознавания перед дальнейшей обработкой в анализаторе ответных сигналов проходят через устройство анализа имитации ответных кодов, которое обеспечивает провер­ку наличия ложных кодов (типа " гребенка", универсальных и т.п.) в момент декодирования ожидаемых. Наличие таких сиг­налов является признаком имитации.

При обнаружении имитации в устройстве анализа и имита­ции ответных кодов формируется строб запрета, блокирующий прохождение сигналов общего опознавания на АОС. В имитостойком режиме ответные сигналы могут не подвергаться дополнительной обработке в устройстве анализа имитации ответных кодов при выключении режима И (имитостойкий), что производится с целью увеличения надежности приема сигнала в сложной помеховой об­становке.

Сигналы 00 после прохождения через устройство анализа имитации ответных кодов подаются на ограничитель зоны обра­ботки сигналов анализатора ответных сигналов (АОС) и на де­шифратор сигналов 00, И0, Б,Т ,где используются для дешиф­рации сигналов И0 и Б.

Анализатор ответных сигналов производит статистическую обработку ответных сигналов общего опознавания и формирова­ние сигналов гарантированного опознавания при работе НРЗ во П режиме (режим гарантированного опознавания). Кроме того, в устройстве АОС обеспечивается частичное подавление несинх­ронных помех и выдач я следующих сигналов:

а) сигналов начала и конца азимутального пакета (НАП, КАП), которые используются при обработке сигналов в РЛС для определения азимута опознаваемой цели;

б) сигналов "ПРИЗНАК ИО", "ПРИЗНАК Б" для фиксирования и привязки, сигналов индивидуального опознавания и бедствия в РЛС;.

в) сигнелов "СЕРИЯ 00", "СЕРИЯ ИО", "СИГНАЛ В", выдаваемых

в каждом периоде после выполнения критерия для улучшения наб­людаемости отметок на индикаторах РЛС.

Необходимость статистической обработки ответных сигна­лов объясняется требованиями снижения за время опознавания "на проходе" вероятности имитации при работе в имитостойком режиме и снижения вероятности появления несинхронных (лож­ных) сигналов в остальных режимах.

В имитостойком режиме информационная часть запросного сигнала изменяется от периоды к периоду по случайному зако­ну и в соответствии с этим ответчик выдает каждый период один из 16 соотвехтвующих ответных кодов.

Дешифратор запросчика в каждом периоде подготавливается к приему определенного кода. При имитации противником ответ­ных кодов наугад имеется вероятность прохождения через дешиф­ратор некоторого количества ложных сигналов, что может привес­ти оператора - РЛС к ошибке при определении принадлежности цели.
