ВВЕДЕНИЕ

В настоящее время бурение скважин, многоцелевое производство и современная промышленность предлагает большой выбор технических средств и технологий, в которых требуется разбираться, чтобы принять правильное решение. В условиях рыночной экономики и жесткой конкуренции между недропользователями к специалистам геологам предъявляются соответствующие требования, так как от его квалификации и знаний, порой на уровне интуиции, может зависеть успех всего предприятия.

1. КОЛОНКОВОЕ БУРЕНИЕ

1.1.Общие сведения

Колонковое бурение является основным техническим способом разведки месторождений твердых полезных ископаемых. Оно также широко применяется при инженерно-геологических и гидрогеологических исследованиях и при структурно-картировочных изысканиях нефтяных и газовых месторождений. Кроме того, это бурение применяется для различных инженерных целей. Колонковым способом могут буриться шурфы и разведочные шахты. Колонковое бурение получило столь большое распространение по следующим причинам.

1. Оно позволяет извлекать из скважины столбики породы — керна, по которым можно составить геологический разрез месторождения и опробовать полезное ископаемое.

2. Колонковым способом можно бурить скважины под различными углами к горизонту, различными породоразрушающими инструментами в породах любой твердости и устойчивости. Из подземных выработок можно бурить восстающие скважины.

3. Бурить скважины малых диаметров на большую глубину, применяя относительно легкое оборудование.

1.2.Общая схема колонкового бурения

Бурение скважины начинается с подготовки подъездных путей и площадки для буровой установки. Перед началом бурения на месте заложения запроектированной скважины разравнивается площадка, выкапываются ямы под емкости для промывочной жидкости и под фундаменты и собирается буровая вышка 14 с буровым зданием 15. В вышке монтируются в требуемом направлении буровой станок 7, буровой насос 18, электродвигатели 19 для привода станка и насоса (рис.3.1). При отсутствии электроэнергии станок и насос приводятся в действие через соответствующую трансмиссию от двигателя внутреннего сгорания (ДВС)

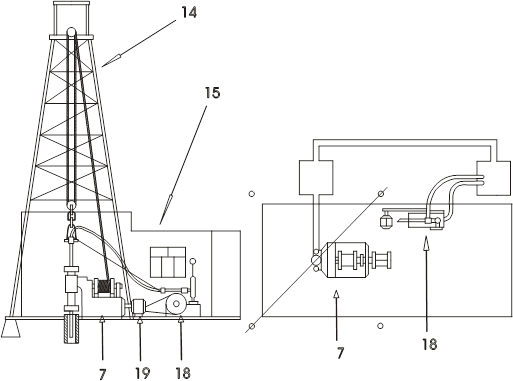

Рис.3.1 Схема бурового агрегата

После монтажа буровой установки и проверки ее работы производится забуривание скважины в заданном направлении, после чего устье скважины закрепляется направляющей трубой. Все части бурового снаряда соединяются друг с другом при помощи резьбовых (герметичных) соединений. Верхняя ведущая бурильная труба пропускается сквозь шпиндель вращателя бурового станка, закрепляется в зажимном патроне, затем на нее навинчивается буровой сальник.

Одновременно оборудуется система для очистки бурового раствора от частиц разбуренной породы. Для охлаждения коронки, очистки забоя от разрушенной породы и выноса на поверхность шлама скважину промывают. Бурение скважины производится в следующей последовательности. При помощи лебедки в скважину спускается буровой снаряд, собираемый из следующих частей: коронки 7, колонковой трубы 6, переходника 5, колонны бурильных труб 4, длина которой увеличивается по мере углубления скважины, вертлюг-сальника 3, нагнетательного шланга 2, соединяющего буровой снаряд с буровым насосом 1. Вращение бурового снаряда сопровождается нагнетанием под давлением промывочной жидкости буровым насосом. Раствор, насыщенный шламом разбуренной породы, поднимается вверх по стволу скважины, где поступает по системе желобов 8 в отстойник 9, где шлам опускается на дно, а осветленная вода в приемный бак 10.

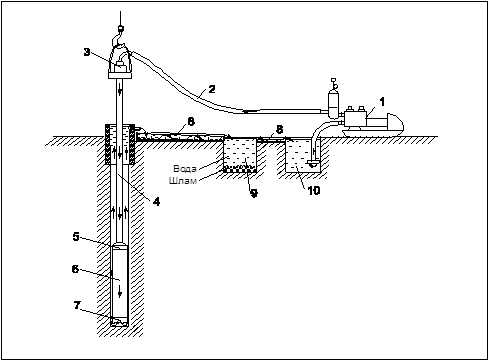

Рис. 3.2 Схема прямой промывки скважин:

1 – буровой насос; 2 – нагнетательный шланг; 3 – вертлюг – сальник; 4 – колонна бурильных труб; 5 – трубный фрезерный переходник; 6 – колонковая труба; 7 – коронка; 8 – система желобов; 9 – отстойник; 10 – приемный бак

С промывкой и вращением снаряд осторожно доводят до забоя и начинают бурение. Скважину забуривают до коренных пород и врезаются в них на 0,5—1,5 м, после чего опускают направляющую трубу, предназначенную для предохранения устья скважины от размыва и направления изливающейся из скважины жидкости в желобную систему При глубоком бурении всю толщу верхних неустойчивых и водоносных пород перекрывают следующей колонной обсадных труб называемой кондуктором. Затрубное пространство за кондуктором на всю глубину или в нижней части должно быть зацементировано, а кольцевой зазор между направляющей трубой и кондуктором загерметизирован.

В зависимости от физико-механических свойств пород, диаметра и типа буровой коронки шпинделю и буровому снаряду сообщают ту или иную частоту вращения и при помощи регулятора подачи создают необходимую осевую нагрузку на коронку. Частота вращения инструмента подбирается в зависимости от типа коронки, ее диаметра и глубины скважины. Регулятор подачи позволяет создавать необходимое давление резцов коронки на породу забоя, независимо от веса колонны бурильных труб. Вращаясь и внедряясь в породу, коронка выбуривает кольцевой забой, формируя керн. По мере углубления скважины керн заполняет колонковую трубу

Если бурение ведется по устойчивым породам, то для промывки скважины применяется техническая вода. При проходке скважины в недостаточно устойчивых породах промывку ведут глинистым раствором. При бурении в относительно безводных скважинах может применяться продувка забоя сжатым воздухом.

После того как колонковая труба наполнится керном, приступают к подъему инструмента на поверхность. При бурении в крепких и абразивных породах иногда приходится прекращать бурение и приступать к подъему инструмента из-за значительного снижения скорости бурения вследствие затупления резцов коронки или из-за самозаклинивания керна в колонковом снаряде. Перед началом подъема керн должен быть надежно заклинен в нижней части колонкового снаряда и сорван. После заклинивания керна насос выключают и буровой снаряд при помощи лебедки поднимают на поверхность, развинчивая колонну бурильных труб на отдельные свечи. Длина свечей определяется высотой буровой вышки. Свеча свинчивается из двух или трех, а иногда и четырех бурильных труб. Длина свечи на 3—5 м меньше высоты вышки. Свечи устанавливаются на подсвечник. Вес поднимаемой колонны можно определять с помощью индикатора веса.
