Программно-аппаратный комплекс для проведения специальных комплексных проверок электронных устройств

– канал управления внешними устройствами (формирователи команд управления на ВУ);

– канал приема данных от внешних устройств (приемники сигналов контроля состояния ВУ и измерения параметров цепей);

– канал управления (формирователь внутренних команд управления и обработки сигналов от ВУ).

Обмен информацией между ПЭВМ и адаптером происходит по последовательному каналу связи согласно

протоколу RS-232.Согласно алгоритму работы ПАК выбрана кодограмма обмена ПЭВМ и адаптера.

В процессе работы над дипломным проектом разработано соответствующее программное обеспечение и изготовлен лабораторный макет программно-аппаратного комплекса, на котором проходит отладка необходимых функций. По завершении отладочных работ на макете может быть проведена плановая разработка данного изделия.

В дипломе приведен расчет производственной себестоимости устройства и указаны факторы, которые могут оказать неблагоприятное воздействие на окружающую среду в ходе выполнения работы, и произведена экологическая оценка проекта.

Разработанное устройство удовлетворяет требованиям, представленным в техническом задании, является экономически выгодным и экологически чистым.

Список условных обозначений и сокращений

МК – микроконтроллер

ПЗУ – постоянное запоминающее устройство

РПД – регистр памяти данных

РСФ – регистр специальных функций

ША/ШД – шина адреса-данных

ПК – персональный компьютер

ПАК – программно-аппаратный комплекс

ВУ – внешнее устройство

ЭРИ – электрорадиоэлементы

ОИ – объект исследований

БИС – большие интегральные схемы

АЛУ – арифметико-логическое устройство

КОСС – коэффициент ослабления синфазного сигнала

УУ – устройство управления

Список используемых источников

1. Хоровиц П., Хилл У. Искусство схемотехники. В двух томах. Т.1. Пер. с англ. – Изд. 3-е, стереотип. – М.: Мир, 1986.

2. Рутковски Дж.Б. Интегральные операционные усилители: Пер. с англ. – М.: Мир, 1978.

3. Меркулова К. Г., Придорогина В. М., Рувиновой Э. И. Расчёт схем на транзисторах. – М.: Энергия, 1969.

4. Справочник: Полупроводниковые приборы: транзисторы. Грюнов Н. Н. – М.:Энергоатомиздат, 1986.

5. Справочник: Диоды. Григорьев О. П., Замятин В. Я., Кондратьев Б. В. – М.: Радио и связь, 1990.

6. Лебедев О. Н. Применение микросхем памяти в электронных устройствах. – М.: Радио и связь, 1994.

7. Справочник: Резисторы. Дубровский В. В., Иванов Д. М., Пратусевич Н. Я. и др. – М.: Радио и связь, 1991.

8. Справочник: Логические ИС КР1533, КР1554. В двух частях. Петровский И. И., Прибыльский А. В., Троян А. А., Чувелев В. С. – М.: БИНОМ, 1993.

9. Алексенко А. Г. Современная микросхемотехника. – М.: Энергия, 1979.

10. Степаненко И.П. Основы теории транзисторов и транзисторных схем, изд. 3-е, перераб. и доп. – М.: Энергия, 1973.

11. Сташин В.В., Урусов А.В., Мологонцева О.Ф. Проектирование цифровых устройств на однокристальных микроконтроллерах. – М.: Энергоатомиздат, 1990.

12. Киреева Е.С., Писецкий В.В., Филиппов В.К. Методические указания по работе над дипломным проектом. – Саров, СарФТИ, 2007.

Приложение А

Блок-схемы алгоритма работы комплекса

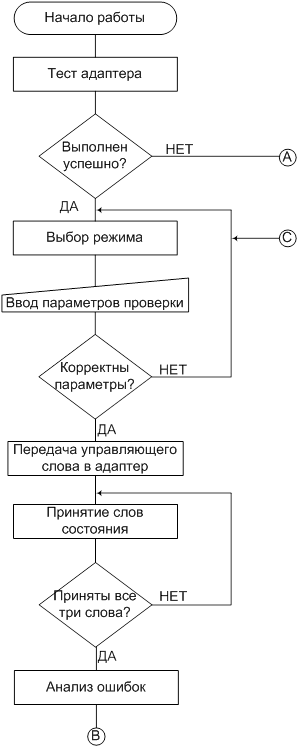

А.1 Общая блок-схема функционирования комплекса

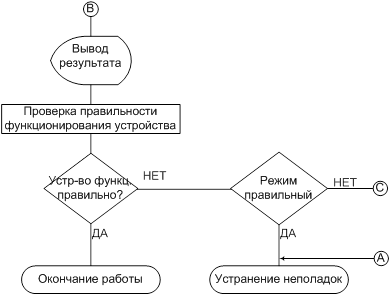

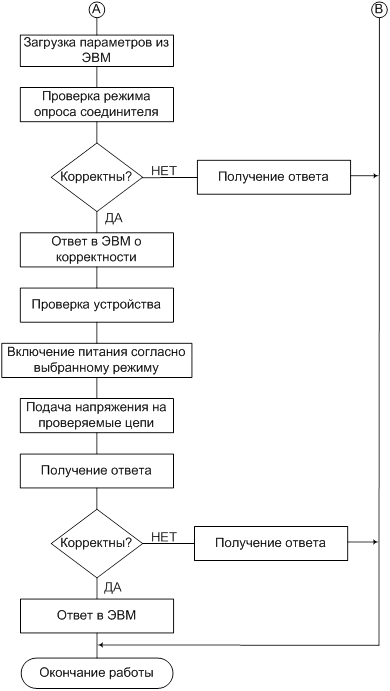

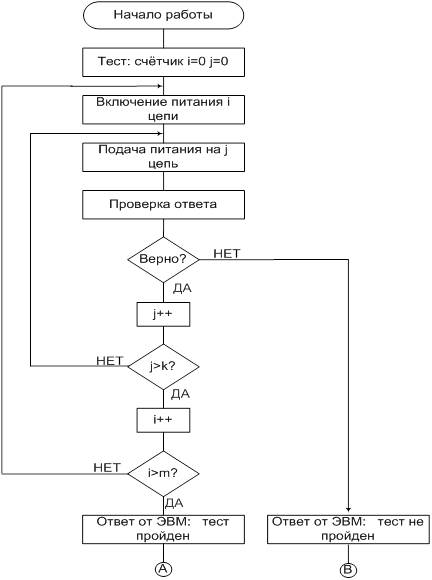

А.2 Блок-схема алгоритма работы адаптера

 Скачать реферат
