Полупроводниковые преобразователи
Эксплуатация полупроводниковых преобразователей и устройств: недостатки полупроводниковых приборов, виды защит.[6] [4]
Для коммутации можно применить прежде всего обычный механический выключатель - только большой. Но во-первых, площадь контактов должна расти с током - что бывает при перегрузке, все мы знаем, искры и запах горелой изоляции запоминаются хорошо. Во-вторы
х, расстояние, на которое расходятся электроды, должно увеличиваться с ростом напряжения, чтобы зазор между ними не пробился, - молния красива, но после нее от выключателя ничего не останется, а темнота воцарится надолго. Электропрочность воздуха мала, поэтому одна линия развития высоковольтных выключателей - это выключатели, работающие в вакууме либо заполненные маслом или самым тяжелым газом - SF6, "элегазом" (от "электрический"). Другая линия развития - это газоразрядные и электровакуумные приборы: тиратроны и электронные лампы. Наконец, третья и, видимо, самая перспективная - полупроводниковые коммутаторы, или тиристоры. Чтобы разобраться в механизме их работы, надо заново учить физику для 10 класса, причем по хорошему учебнику, поэтому механизм мы описывать не будем. Но дадим "конструктивное" определение и опишем прибор с точки зрения применения - то есть приведем его характеристики.
Тиристор - это полупроводниковый прибор в отличие от транзистора, имеющий не три слоя с разными типами проводимости p-n-p или n-p-n, а четыре - p-n-p-n. От двух крайних слоев сделаны выводы, по которым проходит основной ток, а от одного из промежуточных слоев - вывод управления. Если пропустить по управляющему электроду фиксированный ток и начать увеличивать напряжение между основными электродами, измеряя через них ток, то получится зависимость, изображенная на рис. 2 слева. Если потом начать его уменьшать, получится зависимость, показанная в середине. В целом характеристику тиристора изображают так, как показано справа, при этом длина выступа (напряжение включения Uвкл) зависит от напряжения на управляющем электроде. Иначе говоря, если подать на тиристор большое напряжение, но по управляющему электроду пропускать такой ток, что выступ характеристики будет торчать вправо достаточно далеко, то ток через основные электроды будет протекать маленький. Если потом изменить ток управляющего электрода так, что выступ укоротится, то рабочая точка перескочит на верхнюю ветвь кривой, ток возрастет, тиристор "откроется", то есть включится. К сожалению, если опять увеличить выступ, то тиристор не закроется - надо ждать уменьшения основного напряжения (в сети, как вы знаете, переменное напряжение частотой 50 Гц, то есть напряжение обнуляется 100 раз в секунду), чтобы тиристор перешел в "закрытое" состояние. Таким образом, мы создали "выключатель", который включить можно всегда, а выключить - только в момент прохода основного напряжения через ноль.
Другим недостатком тиристора было ограничение по максимальному напряжению и току - несколько киловольт и несколько килоампер, при том, что мощные выключатели могли работать при сотнях кВ и сотнях кА. Но маленький приборчик, не требующий обслуживания и при правильной эксплуатации несравненно более надежный, нежели прочие, был столь привлекателен, что инженеры предпочитали создавать сложные схемы, включать сотни тиристоров последовательно и сотни таких сборок параллельно, чтобы увеличить рабочие напряжения и тока.
Прошло пять лет с момента изобретения, и в 1960 году были созданы тиристоры, которые можно было не только включать управляющим импульсом, но и выключать - то есть разрывать цепь. После этого тиристоры стали основным коммутационным элементом большой энергетики. По сравнению с электронными лампами у полупроводниковых приборов имеются существенные достоинства:1. Малый вес и малые размеры.2. Отсутствие затраты энергии на накал.3. Большой срок службы (до десятков тысяч часов).4. Большая механическая прочность (стойкость к тряске, ударам и другим видам механических перегрузок).5. Различные устройства (выпрямители, усилители, генераторы) с полупроводниковыми приборами имеют высокий КПД, так как потери энергии в самих приборах незначительны.6. Маломощные устройства с транзисторами могут работать при очень низких питающих напряжениях.Вместе с тем полупроводниковые приборы в настоящее время обладают следующими недостатками:1. Параметры и характеристики отдельных экземпляров приборов данного типа имеют значительный разброс.2. Свойства приборов сильно зависят от температуры.3. Работа полупроводниковых приборов резко ухудшается под действием радиоактивного излучения и т.д.Транзисторы могут работать почти во всех устройствах, в которых применяются вакуумные лампы. В настоящее время транзисторы успешно применяются в усилителях, приёмниках, передатчиках, генераторах, измерительных приборах, импульсных схемах и во многих других устройствах
Статические преобразователи эл. энергии: трансформаторы. Назначение, классификация, виды, конструкция.
Трансформаторы
Конструкция трансформатора
Трансформатор представляет собой электромагнитный аппарат, предназначенный для преобразования величин токов и напряжений без изменения частоты.
Трансформатор состоит из замкнутого ферромагнитного сердечника, на котором размещены две или большее число обмоток. Обмотка, подключенная к источнику энергии, называется первичной. Обмотки, подключенные к сопротивлениям нагрузки, называются вторичными.
Сердечник (магнитопровод) трансформатора изготавливают из листовой электротехнической стали, имеющей малые потери на перемагничивание и на вихревые токи. Отдельные листы стали изолируют слоем лака, после чего стягивают болтами. Такое устройство применяется для уменьшения вихревых токов, индуктируемых в стали переменным потоком.
По конструкции сердечника различают два типа трансформатора: броневые и стержневые. На рис. 10.1 изображен броневой трансформатор, или трансформатор с Ш-образным сердечником, а на рис. 10.2 - стержневой трансформатор с П-образным сердечником.
Рис. 10.1 Рис. 10.2
Работа трансформатора в режиме холостого хода
Под холостым ходом трансформатора понимается режим его работы при разомкнутой вторичной обмотке.
Первичная обмотка трансформатора подключена к источнику переменного напряжения. Ток i1х первичной обмотки создает переменное магнитное поле, намагничивающее сердечник трансформатора.
Магнитный поток в трансформаторе разделим на две части: основной магнитный поток Ф, замыкающийся в сердечнике, и поток рассеяния Ф1S, замыкающийся частично по воздуху.

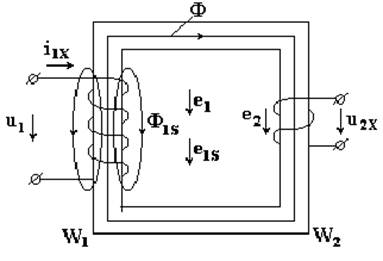

На рис. 10.3 изображен трансформатор, работающий в режиме холостого хода.
Рис. 10.3
W1 - число витков первичной обмотки;
W2- число витков вторичной обмотки;
R1 - активное сопротивление первичной обмотки.
