Аналого-цифровые преобразователи
Аналого-цифровой преобразователь (АЦП, англ. Analog-to-digital converter, ADC) — устройство, преобразующее входной аналоговый сигнал в дискретный код (цифровой сигнал). Обратное преобразование осуществляется при помощи ЦАП (цифро-аналогового преобразователя, DAC).
Как правило, АЦП — электронное устройство, преобразующее напряжение в двоичный цифровой код. Тем не менее, некоторые неэлектро
нные устройства с цифровым выходом, следует также относить к АЦП, например, некоторые типы преобразователей угол-код. Простейшим одноразрядным двоичным АЦП является компаратор.
Компаратор (аналоговых сигналов) (англ. comparator - сравнивающее устройство) — электронная схема, принимающая на свои входы два аналоговых сигнала и выдающая логическую «1», если сигнал на прямом входе («+») больше чем на инверсном входе («−»), и логический «0», если сигнал на прямом входе меньше чем на инверсном входе.
Простейший компаратор представляет собой дифференциальный усилитель. Компаратор отличается от линейного операционного усилителя (ОУ) устройством и входного, и выходного каскадов:
- Входной каскад компаратора должен выдерживать широкий диапазон входных напряжений между инвертирующим и неинвертирующим входами, вплоть до размаха питающих напряжений, и быстро восстанавливаться при изменении знака этого напряжения. В ОУ, охваченном обратной связью, это требование некритично, так как дифференциальное входное напряжение измеряется милливольтами и микровольтами.
- Выходной каскад компаратора выполняется совместимым по уровням и токам с конкретным типом логических схем (ТТЛ, ЭСЛ и т. п.). Возможны выходные каскады на одиночном транзисторе с открытым коллектором (совместимость с ТТЛ и КМОП логикой).
При подаче эталонного напряжения на инвертирующий вход, входной сигнал подаётся на неинвертирующий вход и компаратор является неинвертирующим (повторителем, буфером). При подаче эталонного напряжения на неинвертирующий вход, входной сигнал подаётся на инвертирующий вход и компаратор является инвертирующим (инвертором).
Несколько реже применяются компараторы на основе логических элементов, охваченных обратной связью (см., например, триггер Шмитта — не компаратор по своей природе, но устройство с очень схожей областью применения).
Компараторы, построенные на двух дифференциальных усилителях, можно условно разделить на двухвходовые и трёхвходовые. Двухвходовые компараторы применяются в тех случаях, когда сигнал изменяется достаточно быстро (не вызывает дребезга), и на выходе генерируют один из потенциалов, которыми запитаны операционные усилители (как правило — +5В или 0).
Трёхвходовые компараторы имеют более широкую область применения и обладают двумя опорными потенциалами, за счёт чего их вольт-амперная характеристика может представлять собой прямоугольную петлю гистерезиса.
Пример широко известных компараторов: LM311 (отечественный аналог - КР554СА3), LM339 (отечественный аналог - К1401СА1). Эта микросхема часто встречается, в частности, на системных платах ЭВМ, а так же в системах управления ШИМ контроллеров в блоках преобразования напряжения (например в компьютерных блоках питания с системой питания ATX). Подробнее о них можно узнать из книги "Электроника", О.В. Миловзоров, И.Г. Панков - 2004; "Электронные приборы и усилители", Ф.И. Вайсбурд, Г.А. Панаев, Б.Н. Савельев - 2005
Современные аналого-цифровые преобразователи
Интегральные аналого-цифровые преобразователи (АЦП) выпускаются уже свыше 30 лет. За это время разработаны и производятся сотни моделей АЦП, отличающихся точностью, быстродействием, потреблением энергии и ценой. При выборе конкретной микросхемы разработчик обращает внимание, прежде всего на совокупность ее показателей качества (параметров).

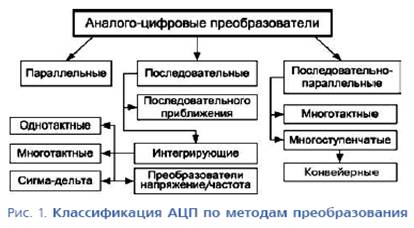

КЛАССИФИКАЦИЯ АЦП
Аналогово-цифровой преобразователь (АЦП) - один из самых важных электронных компонентов в измерительном и тестовом оборудовании. АЦП преобразует напряжение (аналоговый сигнал) в код, над которым микропроцессор и программное обеспечение выполняют определенные действия. Даже если Вы работаете только с цифровыми сигналами, скорее всего Вы используете АЦП в составе осциллографа, чтобы узнать их аналоговые характеристики.
Существует несколько основных типов архитектуры АЦП, хотя в пределах каждого типа существует также множество вариаций. Различные типы измерительного оборудования используют различные типы АЦП. Например, в цифровом осциллографе используется высокая частота дискретизации, но не требуется высокое разрешение. В цифровых мультиметрах нужно большее разрешение, но можно пожертвовать скоростью измерения.
Системы сбора данных общего назначения по скорости дискретизации и разрешающей способности обычно занимают место между осциллографами и цифровыми мультиметрами.
В оборудовании такого типа используются АЦП последовательного приближения либо сигма-дельта АЦП. Существуют также параллельные АЦП для приложений, требующих скоростной обработки аналоговых сигналов, и интегрирующие АЦП с высокими разрешением и помехоподавлением.

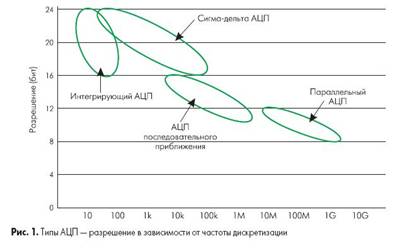

На рис.1 показаны возможности основных архитектур АЦП в зависимости от разрешения и частоты дискретизации.
В принципе, вполне реально осуществить преобразование различных физических величин непосредственно в цифровую форму. Однако, процесс этот весьма сложен и кое-где непригоден. Поэтому наиболее рациональным является сначала преобразование чего-то там в функционально связанные с ними электрические сигналы, а затем с помощью преобразователя напряжение-код в цифровые. Именно последние и понимаются, как АЦП.
Сама суть преобразования аналоговых величин заключается в представлении некой непрерывной функции (например, напряжения) от времени в последовательность чисел, отнесенных к неким фиксированным моментам времени. Если говорить простым языком, то пусть, к примеру, есть какой-то сигнал (непрерывный) и для преобразования его в цифровой необходимо этот самый сигнал представить в виде последовательности определенных чисел, каждое из которых относится к определенному моменту времени.
Для преобразования аналогового (непрерывного) сигнала в цифровой необходимо выполнить три операции: дискретизация, квантование и кодирование. Во многих умных книжках последняя операция исключается. Об этом немного ниже. Итак, разберем пока непонятные понятия.

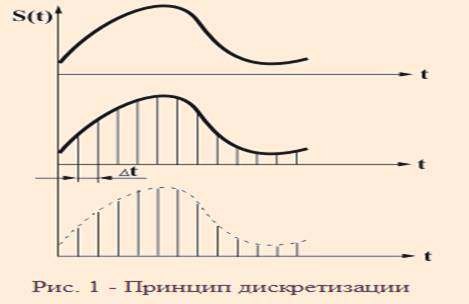

Дискретизация - это представление непрерывной функции (т. е. какого-то сигнала) в виде ряда дискретных отсчетов. По-другому можно сказать, что дискретизация - это преобразование непрерывной функции в непрерывную последовательность. Давайте глянем на рисунок 1, где изображен принцип дискретизации.
На рисунке показана наиболее распространенная равномерная дискретизация. Сначала имеется непрерывный сигнал S(t). Затем он подвергается разбиению на равные промежутки времени Δt. Вот эти промежутки "дельта тэ" и есть дискретные отсчеты, называемые периодами дискретизации. В результате получается последовательность отсчетов (дискретных) с шагом в Δt. По сути в основе дискретизации непрерывных сигналов лежит возможность представления их, т. е. сигналов в виде взвешенных сумм некоторых коэффициентов, обозначим их как ai, иначе называемых отсчетами, и набора элементарных функций, обозначим их как fi(t), используемых при восстановлении сигнала по его отсчетам.
