Функциональные устройства телекоммуникаций

(1.21)

RБ=4,2 кОм (стандартная величина – 4,3 кОм)

Рассчитаем ток базы в рабочей точке:

(1.22)

IОБ=0,36 мА

Пусть U0БЭ=0,3 В

Напряжение на нижнем плече резистивного делителя в цепи базы:

(1.23)

URБ2=2,1 В

Сопротивление верхнего плеча резистивного делителя в цепи базы:

(1.24)

RБ1=10 кОм (стандартная величина – 10 кОм)

Сопротивление нижнего плеча делителя в цепи базы:

(1.25)

RБ2=4,2 кОм (стандартная величина – 4,3 кОм)

Входные сопротивления рассчитываемого RВХ и последующего RВХ2= RН каскадов:

(1.26)

RВХ1=167 Ом

Выходное сопротивление каскада:

(1.27)

RВЫХ=260 Ом

Определим емкости разделительных (СР1 и СР2) и блокировочного (СЭ) конденсаторов. Эти конденсаторы вносят частотные искажения в области нижних частот примерно в равной степени. В связи с этим заданные на каскад частотные искажения МН(дБ) в децибелах целесообразно распределить поровну между данными элементами:

МНСР1=МНСР2=МНСЭ=0,33 дБ

Емкость первого разделительного конденсатора:

(1.28)

СР1=6,1 мкФ (стандартная величина – 6,2 мкФ)

Емкость второго разделительного конденсатора:

(1.29)

СР2=11 мкФ (стандартная величина – 10 мкФ)

Емкость блокировочного конденсатора в цепи эмиттера:

(1.30)

где

(1.31)

М0=7,7;

СЭ=238 мкФ (стандартная величина – 240 мкФ);

Сопротивление нагрузки каскада по переменному току:

(1.32)

=103 Ом

Коэффициент передачи каскада по напряжению:

(1.33)

КU=20

Сквозной коэффициент передачи по напряжению:

(1.34)

КЕ=4,2

Выходное напряжение каскада:

(1.35)

UВЫХ=213 мВ

Коэффициент передачи тока:

(1.36)

Ki=20

Коэффициент передачи мощности:

(1.37)

KP=383

Верхняя граничная частота каскада определяется по формуле:

(1.38)

где — эквивалентная постоянная времени каскада в области верхних частот.

Постоянную времени можно определить из выражения

(1.39)

где и — постоянные времени входной и выходной цепей соответственно.

Эти постоянные времени определяются по формулам

(1.40)

(1.41)

где С0 — эквивалентная входная емкость каскада,

Сн — емкость нагрузки.

Эквивалентная входная емкость каскада включает емкость перехода база — эмиттер и пересчитанную на вход емкость перехода база — коллектор Ск :

(1.42)

С0=5,3 нФ;

=0,7 мкс; =0,5 мкс;

= 0,9 мкс.

fВ=180 кГц.

Определим частотные искажения в области верхних частот

(1.40)

МВ=0,013

и сравним их с заданным значением М. Т.к. условие выполняется, т.е. МВ(дБ)<М(дБ), следовательно расчет произведен верно.

Контрольное задание №2

тип схемы: 7;

тип транзистора: p-n-p - КТ363Б

Выпишем основные параметры заданных транзисторов:

Eг=1мВ; fc=10кГц; Rг=1кОм; Rн=1кОм; Сн=100пФ; Ср2=10мкФ.

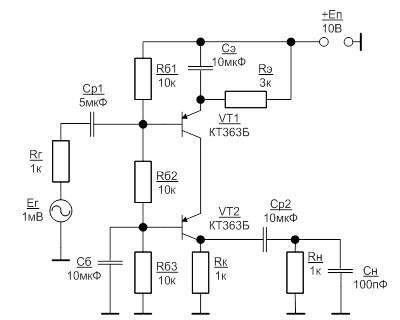

Принципиальная схема анализируемого каскада с подключенными к ней источником сигнала и нагрузкой имеет вид:

Рассчитаем режим работы транзисторов по постоянному току, пусть Еп=10 В.

Расчет схемы по постоянному току проводится в следующем порядке. Рассчитаем ток делителя в базовых цепях транзисторов:

(2.1)

Определить потенциалы баз транзисторов:

(2.2)

(2.3)

Найдем потенциалы эмиттеров транзисторов:

(2.5)

(2.6)

Напряжение U0БЭ выбирается в интервале 0.5 .0,7 В для кремниевых транзисторов, выберем U0БЭ=0,5В.

Рассчитаем ток в резисторе, подключенном к эмиттеру первого транзистора:

(2.7)

Рассчитаем ток коллектора в рабочей точке, для этого найдем сначала найдем среднее значение коэффициента передачи тока:
