Оценка параметрической надежности РЭС с использованием моделирования на ЭВМ постепенных отказов

СОДЕРЖАНИЕ

Введение

1. Постановка задачи

1.1 Анализ исходных данных

1.2 Пояснение решаемой задачи

2. Выбор метода решения поставленной задачи

3. Решение задачи на ЭВМ

3.1 Описание вычислительного алгоритма моделирования температурных и временных изменений параметров.

3.2 Пояснение процедур и функций, используемых в программе

3.3 Обоснов

ание выбора числа реализаций

3.4 Список идентификаторов

4. Описание и анализ полученных результатов

5. Пояснения функциональных частей структурной схемы алгоритма

Заключение и выводы.

Литература.

Приложение 1. Листинг программы.

Приложение 2. Графический материал.

ВВЕДЕНИЕ

В курсовом проекте необходимо произвести оценку параметрической надёжности РЭС, с использованием моделирования на ЭВМ постепенных отказов элементов.

Параметрическая надёжность РЭУ - вероятность отсутствия в изделии постепенных отказов при его работе в заданных условиях эксплуатации в течение времени tзад (в нашем случае tзад = 10000 ч). Параметрическая надёжность связана с понятием постепенных отказов.

Постепенный (параметрический) отказ - отказ, возникающий в результате постепенного изменения значения одного или нескольких параметров изделия.

Основные причины, вызывающие появление постепенных отказов:

1) Производственный разброс выходного параметра, вызываемый действием производственных погрешностей.

2) Отклонение выходного параметра от номинального значения из-за процессов старения.

3) Отклонение выходного параметра от номинального значения под воздействием дестабилизирующих факторов (температуры, влажности и т.д.).

Из-за наличия производственного разброса входных параметров выходной параметр уже может существенно отклониться от номинального значения. Под воздействием дестабилизирующих факторов на первичные параметры, а также в процессе эксплуатации происходит дальнейшее изменение выходного параметра. В результате его значение может достигнуть критического значения и выйти за него, т.е наступит постепенный отказ.

Моделируя РЭУ и используя методы математической статистики, проследим как влияют производственный разброс входных параметров, дестабилизирующие факторы и старение на выходной параметр, а следовательно и на параметрическую надежность.

1. ПОСТАНОВКА ЗАДАЧИ

1.1 Анализ исходных данных

Исходные данные к проекту:

1) Схема электрическая принципиальная.

2) Математическая модель для выходного параметра:

(1.1)

3) Сведения о первичных параметрах (параметрах элементов):

а) резисторы R1 = 3 кОм ± 5% типа ОМЛТ;

б) резисторы R2 = 12 кОм ± 5% типа ОМЛТ;

в) резисторы R3 = 2,4 кОм ± 10% типа ОМЛТ;

г) тип микросхемы DA1: 140УД9;

4) Заданное интервал работы РЭС: tзад = 10000 час.

5) Диапазон рабочих температур: Траб = +10°…+60° С.

6) Условие параметрической надежности:

Данных, указанных в задании, недостаточно для проведения расчетов и моделирования. Поэтому дополняем необходимые данные из справочников:

7) Согласно [3] температурный коэффициент резисторов типа ОМЛТ:

а) aR+ = ±7×10-2 % при Т = +20°…+100° С;

б) aR- = ±12×10-2 % при Т = -60°… +20° С;

8) Согласно [3] на резисторы типа ОМЛТ величина их сопротивления может измениться на ± 10% при наработке 25000 часов. Отсюда находим величину коэффициента старения:

СR = = ± 4×10-4 % ;

9) Согласно [2] коэффициент усиления Koy и входное сопротивлениеRbx:

Koy35000

Rbx300 кОм

Характеристики первичных параметров представлены в неявной форме, т. е. нет численных значений математического ожидания М(xi) и среднеквадратического отклонения s(xi).Вследствие этого необходимо произвести их расчет.

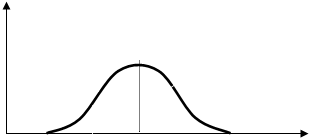

Расчет этих характеристик производят в зависимости от закона распределения первичного параметра. Примем гипотезу о том, что Koy и Rbx распределены по нормальному закону. w(Koy)

35000 М(Koy) Koy

Согласно [1] составим систему уравнений:

Koy=50000±30%

Аналогично определяем Rbx .Получаем Rbx=430 кОм±30%.

Т.о. получили Koy=50000±30% Rbx=430 кОм±30%

10) На основе данных, приведённых в [2] получили стабильность Koy и Rbx :

а)Температурная : a Koy= ±25×10-2 % при Т = -60°…+100° С;

a Rbx = ±7,5×10-3 % при Т = -60°…+100° С;

б)Временная: С Koy= ±3×10-3%; С Rbx= ±5×10-4 % ;

11) Коэффициент корреляции между Koy и Rbx: r =0.8

1.2 Пояснение решаемой задачи

В курсовом проекте необходимо произвести оценку параметрической надёжности РЭС, с использованием моделирования на ЭВМ постепенных отказов элементов.

Оценка параметрической надёжности - определение основных количественных показателей сохранения рабочих функций при возможных постепенных изменениях параметров комплектующих элементов в условиях эксплуатации.

Оценку параметрической надежности будем проводить следующим способом: Подсчитав по формуле (1.1) выходной параметр K (коэффициент передачи) и установив допуск на выходной параметр DK, смоделируем n РЭУ. РЭУ будем считать работоспособным, если значение коэффициента передачи лежит в диапазоне установленного допуска, т.е. K ± DK. Таким образом, найдём вероятность отсутствия параметрического отказа (см. раздел 2).

2. ВЫБОР МЕТОДА РЕШЕНИЯ ПОСТАВЛЕННОЙ ЗАДАЧИ

Метод решения задачи состоит в следующем. Определяем выходной параметр по формуле (1.1) по значениям параметров элементов, не учитывая производственные допуска, корреляцию, воздействия температуры и времени. Назовем полученный таким образом коэффициент передачи “идеальным” -- Kи. После чего задаемся допуском на выходной параметр DKи, в пределах которого РЭУ считается исправным.
