Выбор селективных систем преселектора

Птреб=224800+194600=419400 Гц

Так как

то в приемник целесообразно ввести автоматическую подстройку частоты с коэффициентом автоподстройки

после ввода АПЧ в приемник полосу пропускания приемника принимают равной

r=0 width=269 height=42 src="images/referats/11202/image019.png">

3. Расчет требуемого коэффициента передачи приемника

Требуемый коэффициент передачи приемника найдем по формуле.

где Uвых - напряжение на нагрузке приемника при подаче на вход сигнала равного уровню чувствительности Emin.

4. Синтез структурной схемы приемника

При синтезе структурной схемы приемника будем исходить из требований к приемному устройству:

· частотная селекция полезных сигналов;

· усиление сигналов до уровня необходимого для нормального осуществления их демодуляции;

· демодуляция принимаемого сигнала;

· подавление помех;

селективная система преселектор приемный

· схема должна содержать как можно меньшее кол-во перестраиваемых контуров и преобразований частоты.

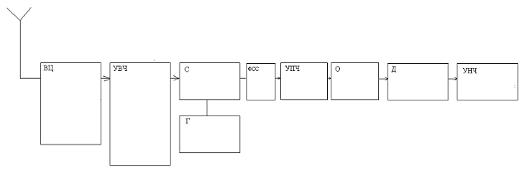

Структурная схема изображена на рис. 1

Рисунок 1. Структурная схема приемного устройства.

В приведенной структурной схеме отсутствуют данные о параметрах каждого звена, окончательный вид структурной схемы будет приведен после всех расчетов параметров.

5. Выбор интегральных микросхем

Для проектирования приемника воспользуемся интегральными микросхемами серии К174:

К174ХА15 - усилитель ВЧ, смеситель, гетеродин;

К174ХА6 - УПЧ, ограничитель, детектор, предварительный УНЧ;

Более подробная информация о микросхемах приведена в приложении 1,2;

6. Расчет одноконтурной входной цепи

Принципиальная схема входной цепи показана на рис. 2

Рисунок 2. Принципиальная схема входной цепи.

Исходными данными для входной цепи являются:

· Rвх=100 Ом - входное сопротивление УРЧ;

· Ra=75 Ом - сопротивление антенны;

· Ссхmax = 60пФ - максимальная емкость контура;

· fmin=88МГц, fmax=108МГц - верхняя и нижняя частоты настройки контура. Для перестройки контура по частоте будем использовать встречное включение двух варикапов. Такое включение позволяет получить более равномерное изменение частоты настройки колебательного контура от управляющего напряжения.

Т.к. обычно в справочниках указывается перекрытие по емкости, то сделаем необходимый перерасчет.

Выбираем варикап типа КВ132А который имеет следующие параметры:

Номинальная емкость 33 пФ;

Коэффициент перекрытия по емкости 3,5;

Напряжение управления 25, В;

Добротность 300.

Исходные данные для расчета входной цепи:

Диапазон рабочих частот ;

1. Эквивалентное затухание контура 0. 016

2. Собственное затухание контура выберем наиболее подходящее для этого диапазона частот - ;

3. Сопротивление антенны ;

4. Входная емкость и входное сопротивление УРЧ на основе микросхемы К174ХА15 Rвх=100 ;

Определим максимальную и минимальную емкость двух последовательно включенных варикапа.

,

Величину емкости С1 находим так

Найдем максимальную емкость схемы

А теперь определим индуктивность контура

Коэффициенты включения определим по формулам

А теперь рассчитаем коэффициент передачи контура

для этого найдем проводимость контура

Эквивалентная проводимость контура

Коэффициент передачи контура

R1 - выбираем 100 кОм.

Расчет входной цепи закончен.

7. Расчет резонансного УРЧ

Исходными данными для расчета резонансного контура УРЧ будут являться теже параметры что и для расчета входной цепи, только с теми изменениями что вместо сопротивления антены будет использоваться выходное сопротивление УРЧ, а вместо входного сопротивления УРЧ будет использоваться входное сопротивление смесителя микросхемы К174ХА15.

· Rвых=100 Ом - выходное сопротивление УРЧ;

· Rвх=750 Ом - входное сопротивление смесителя;

· Ссхмах=35. 1 пФ - максимальная емкость контура;

· d0 =0. 016 dэ=0. 004 - собственное и эквивалентное затухание контура;

Рассчитаем коэффициенты включения

Проводимость Go останется такой же как и во входной цепи, пересчитаем эквивалентную проводимость

коэффициент передачи контура равен

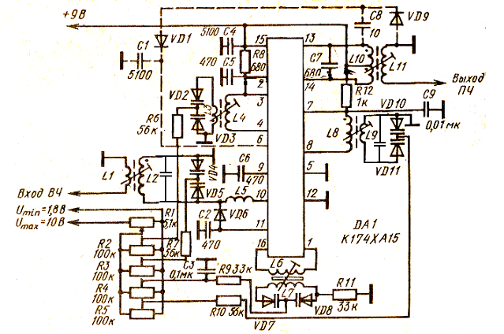

Схема включения ИМСК174ХА15 приведена на рис. 3

Рисунок 3. Схема включения ИМС К174ХА15

8. Расчет ФСС

При анализе данных приведенных в [4], приходим к выводу, что реализация ФСС с нужными параметрами на основе стандартных фильтров основной частотно селекции затруднена тем, что нет фильтров с такой, достаточно широкой, полосой пропускания, кроме того, нет фильтров с затуханием вне полосы пропускания 56дБ, а те фильтры, которые имеют полосу более 200кГц имеют сравнительно малое затухание. Потому приходится строить ФСС на основе многоконтурных фильтров.
