Выбор селективных систем преселектора

Исходными данными для расчета фильтра являются:

· fпр=10. 7МГц - промежуточная частота;

· Папч=247кГц - полоса пропускания приемника;

· fск=250кГц - расстройка по соседнему каналу;

· Seск=50дБ=316 - селективность по соседнему каналу;

· M=6дБ=2 - ослабление на границе полосы пропускания;

Для расчета ФСС зададимся значением dэ=0. 0025

Затем определим величину

border=0 width=145 height=53 src="images/referats/11202/image047.png">

h*=2fпрd0/Папч=

по графикам для кривой ослабления сигнала на границе полосы пропускания (рис. 4), равного M=0. 8дБ, и расчитанной величины h* находим коэффициент расширения полосы пропускания,

Рисунок 4. График для определения .

а затем вычисляем разность частот среза.

Находим относительную расстройку по соседнему каналу:

вычислим параметр h

по рисунку. 5 определяем селективность по соседнему каналу одного звена ФСС

Рисунок 5. Обобщенные резонансные кривые ФСС

Se1=9дБ=2. 8

Так как требуемое обеспечение селективности по соседнему каналу составляет 45дБ, то достаточно 5-ти звеньев ФСС. N=5

Вычислим селективность по соседнему каналу и ослабление сигнала границе полосы пропускания ФСС.

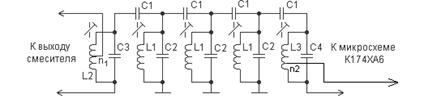

Рисунок 6. Принципиальная схема ФСС.

Выберем характеристическое сопротивление контура из следующих ограничений:

,

где f в МГц, в нашем случае f=10,7МГц.

Принимаем r=3000 Ом.

Определим коэффициенты трансформации первого и последнего контуров ФСС.

Rвых=1кОм - выходное сопротивление смесителя;

Свых=5пФ - выходная емкость смесителя;

- входное сопротивление микросхемы К174ХА6;

- входная емкость микросхемы К174ХА6.

Рассчитаем коэффициенты включения первого и последнего контура.

,

Определим L C - элементы цепи ФСС

Найдем коэффициент передачи ФСС Кфсс по рис. 5

Рисунок 7. График для определения коэффициента передачи ФСС.

Кфсс=0.6=-4дБ

В качестве усилителя ПЧ и детектора была выбрана микросхема К174ХА6.

Проверим сможет ли ограничитель содержащийся в микросхеме К174ХА6 обеспечить изменение уровня выходного сигнала в пределах 5 дБ, при изменении входного сигнала на 65 дБ. Для этого найдем уровень входного сигнала УПЧ.

по графику рис. 7 определяем коэффициент ослабления паразитной амплитудной модуляции Косам=72дБ, а глубина модуляции должна быть равной Г=D-B=65-5=60дБ, где D-динамический диапазон изменения сигнала на входе, а B - динамический диапазон изменения сигнала на выходе. Так как Косам>Г значит ограничитель обеспечивает ослабление паразитной амплитудной модуляции с достаточным запасом, автоматическую регулировку уровня сигнала применять нет необходимости.

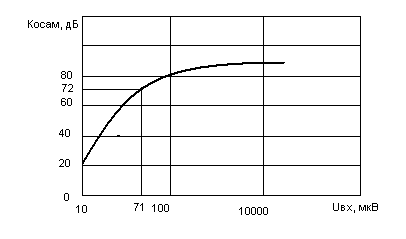

Рисунок 8. Зависимость коэффициента ослабления паразитной амплитудной модуляции от уровня входного сигнала микросхемы К174ХА6.

Схема включения ИМСК174ХА6 приведена на рис. 7

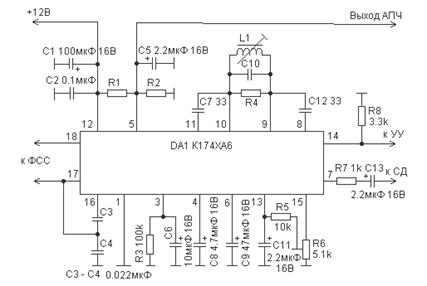

Рисунок 9. Схема включения ИМС К174ХА6

9. Требования предъявляемые к УНЧ

Усилитель низкой частоты одноканальный с выходным сопротивлением 8 Ом, должен обеспечивать на выходе не менее 10Вт при нагрузке 8 Ом, питание 8-12 В двухполярное. Коэффициент усиления не менее

, где

10. Требования предъявляемые к схеме питания приемного устройства

Блок питания приемного устройства должен работать от сети переменного напряжения 220В частоты 50Гц и обеспечивать на выходе постоянное двухполярное напряжение 9В±5%.

11. Структурная схема спроектированного приемного устройства

Структурная схема приемника с указанием всех параметров составляющих ее звеньев приведена на рис. 9

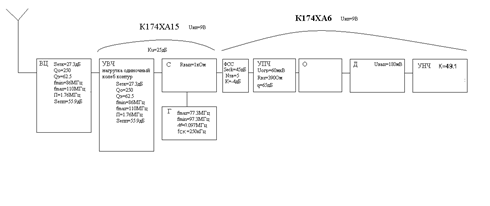

Рисунок 10. Структурная схема приемника.

Приложения

Приложение 1. ИМС К174ХА15

Микросхема представляет собой многофункциональную схему, предназначенную для УКВ блоков (аппаратов любой категории сложности до высшей). Достижение высоких параметров УКВ приема связано с тем что ИМС содержит симметричный смеситель-перемножитель U1 с глубокой обратной связью, большим входным сопротивлением и значительным усилением, балансный гетеродин G1, буферный каскад A3, предохраняющему гетеродин от входных сигналов, усилитель АРУ A2, повышающий устойчивость блока УКВ к образованию паразитных каналов приема, и высококачественный стабилизатор напряжения A4, обеспечивающий, в частности стабильность частоты гетеродина при колебаниях питающего напряжения. Кроме того, в состав ИМС входит усилитель высокой частоты A1 и фильтр низкой частоты Z1.

В ИМС предусмотрен также каскад на транзисторе VT13 внутренней АРУ дя предотвращения перегрузки при сильных сигнала и стабилизатор напряжения на транзисторе VT1 и диодах VD1. VD5.

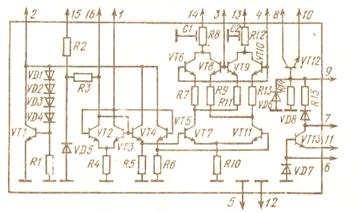

Принципиальная схема ИМС К174ХА15

Структурная схема ИМС К174ХА15
