Выбор селективных систем преселектора

Электрические параметры ИМС К174ХА15

Ток потребления Iпот, мА не более . 30

Коэффициент усиления по напряжению КуU, дБ при Uвх=1мВ f=69МГц, не менее . 22

Коэффициент шума Кш, дБ не более . 10

Предельные эксплуатационные параметры ИМС К174ХА15

Напряжение питания Uи. п, В:

минимальное. 8. 1

максимальное. 15. 6

Ток на выводе 7 I7, мА не более5

Част

ота входного сигнала fвх, МГц не более . 108

Сопротивление нагрузки Rн, Ом не менее50

Приложение 2. ИМС К174ХА6

Микросхема представляет собой многофункциональную схему, предназначенную для усиления ограничения и детектирования ЧМ сигналов промежуточной частоты3, бесшумной настройки приемников на принимаемую станцию, формирования управляющих напряжений для индикатора напряженности поля в антенне и АПЧ. Выпускается в корпусе типа 238. 18-3. (DIP - 18).

Назначение выводов: 1 - корпус; 2 - отключение АПЧ; 3 - фильтр; 4,6 - фильтры НЧ; 5 - выход АПЧ; 7 - выход НЧ; 8,11 - выходы ПЧ; 9,10 - фазосдвигающий контур; 12 - питание (+Uип); 13 - вход БШН; 14-выход на индикатор; 15 - выход БШН, 16,17 - блокировка, 18 - вход ПЧ.

Электрические параметры ИМС К174ХА6 при 25±10°С и Uип =12 В

Ток потребления Iпот, мА, не более 16

Входное напряжение ограничения Uвх. огр мкВ, при fвх=10,7МГц не более 60

Выходное напряжение низкой частоты

UвыхНЧ мВ при Uвх =10мВ f вх=10,7 МГц, Δf=±50 кГц, fмод=1кГц. не менее 160

Коэффициент ослабления амплитудной модуляции

KАМ дБ, при Uвх=10 мВ, fВХ=Ю,7мГц, Δf=±50 кГц, fмод =1 кГц, m=30 % не менее _46

Коэффициент гармоник КГ, %, при

Uвх=10 мВ. fВХ=10. 7 мГц, Δf=±50 кГц. fмод=1 кГц. не более 1

Входная емкость Свх, пФ, не более _25

Входное сопротивление Rвх, кОм, не менее 10

Предельные эксплуатационные параметры ИМСК174ХА6

Напряжение питания Uип, В: минимальное 4.5

максимальное 18

Ток потребления Iпот, мА. при Uип=18 В, не более 21

Максимальный ток, мА: через вывод 14 I14max 3

через вывод 15 I15max1 1

Амплитудно-частотная Зависимость напряжения характеристика ИМС К174ХА6. на выводах 14,16 ИМС К174ХА6.

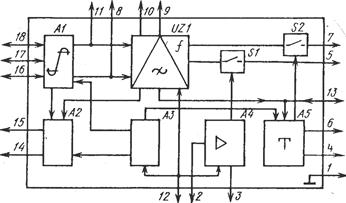

Рис.П. 2. 3 Структурная схема ИМС К174ХА6

Принятые обозначения на структурной схеме:

Усилитель-ограничитель А1,Детектор уровня А2,Частотный детектор UZ1,Стабилизатор напряжения A3,Усилитель А4,Триггер А5,КлючиSI,S2.
